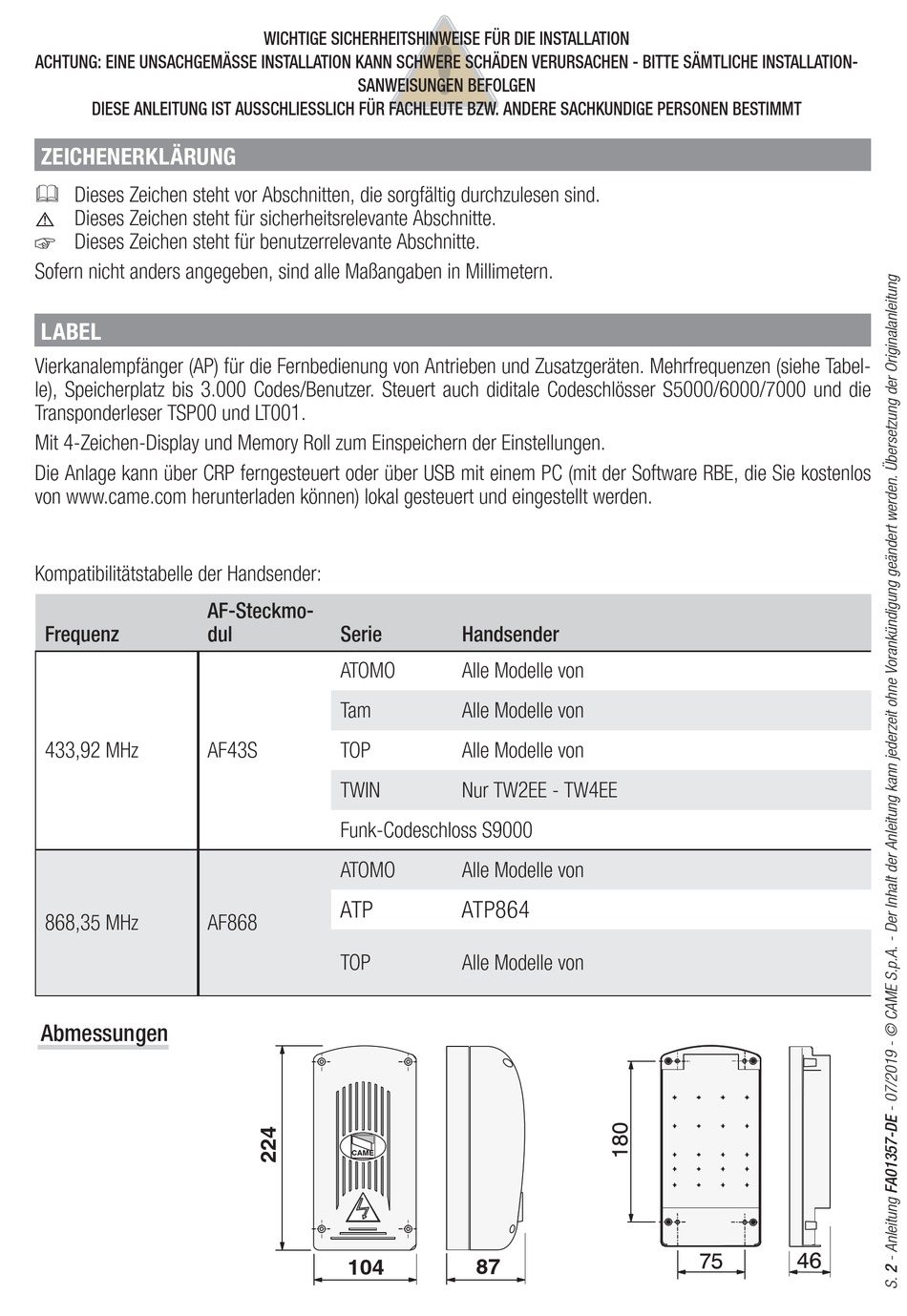

CAME RBE4230 Montageanleitung Seite 2

ACHTUNG: EINE UNSACHGEMÄSSE INSTALLATION KANN SCHWERE SCHÄDEN VERURSACHEN - BITTE SÄMTLICHE INSTALLATION-
DIESE ANLEITUNG IST AUSSCHLIESSLICH FÜR FACHLEUTE BZW. ANDERE SACHKUNDIGE PERSONEN BESTIMMT
ZEICHENERKLÄRUNG
Dieses Zeichen steht vor Abschnitten, die sorgfältig durchzulesen sind.
⚠ Dieses Zeichen steht für sicherheitsrelevante Abschnitte.
☞ Dieses Zeichen steht für benutzerrelevante Abschnitte.
Sofern nicht anders angegeben, sind alle Maßangaben in Millimetern.
LABEL
Vierkanalempfänger (AP) für die Fernbedienung von Antrieben und Zusatzgeräten. Mehrfrequenzen (siehe Tabel-
le), Speicherplatz bis 3.000 Codes/Benutzer. Steuert auch diditale Codeschlösser S5000/6000/7000 und die
Transponderleser TSP00 und LT001.
Mit 4-Zeichen-Display und Memory Roll zum Einspeichern der Einstellungen.
Die Anlage kann über CRP ferngesteuert oder über USB mit einem PC (mit der Software RBE, die Sie kostenlos
von www.came.com herunterladen können) lokal gesteuert und eingestellt werden.
Kompatibilitätstabelle der Handsender:
Frequenz
433,92 MHz
868,35 MHz
Abmessungen
WICHTIGE SICHERHEITSHINWEISE FÜR DIE INSTALLATION
SANWEISUNGEN BEFOLGEN
AF-Steckmo-
dul Serie
ATOMO
Tam
AF43S TOP
TWIN
Funk-Codeschloss S9000
ATOMO
ATP
AF868
TOP
CAME
104
Handsender
Alle Modelle von
Alle Modelle von
Alle Modelle von
Nur TW2EE - TW4EE
Alle Modelle von
ATP864
Alle Modelle von
87
