CAME RE402 Bedienungsanleitung

RADIOCOMANDI
RICEVITORE
RECEIVER
RECEPTEUR
EMPFÄNGER
RECEPTOR
ONTVANGER
I

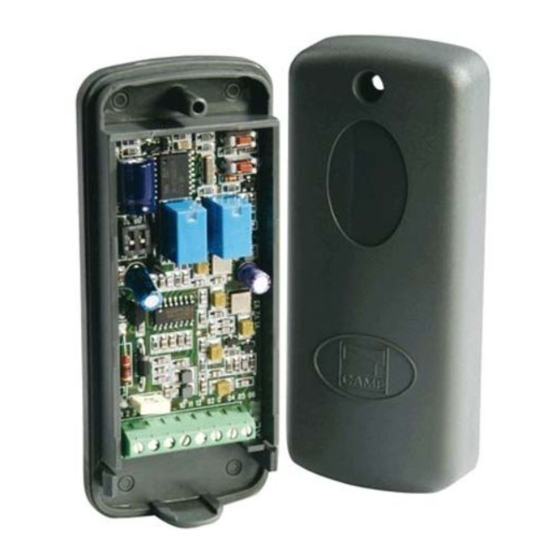

Ricevitore universale bicanale a fre-
quenza AM 40.685 MHz, alloggiato su conte-
nitore con grado di protezione IP54.
Funziona con i trasmettitori Came della serie
TOUCH a 40.685 MHz.
Entrambi i canali funzionano normalmente in
modalità "monostabile" ma sul 2° canale è pos-
sibile scegliere, in alternativa, la modalità
"bistabile" (interruttore).
1 Morsettiera
2 Dip-switch
3 Tasto memorizzazione codice 1° canale
4 Tasto memorizzazione codice 2° canale
5 LED funzionamento
D
Universalempfänger, Doppelkanal,
Frequenz AM 40.685 MHz. Gehäuse mit
Schutzklasse IP54.
Funktioniert mit allen CAME-Sendern der Se-
rie TOUCH, 40.685 MHz.
Beide Kanäle funktionieren normal in der
Betriebsart "monostabil". Mit dem Schalter
kann der 2. Kanal bei Bedarf auf die
Betriebsart "bistabil" umgeschaltet werden.
1 Klemmbrett
2 Dip-Switch
3 Speicherungstaste für Code Kanal 1
4 Speicherungstaste für Code Kanal 2
5 LED Funktionskontrolle
| |
RADIO CONTROLS RADIOCOMMANDES
GB
Two-channel AM 40.685 MHz
universal receiver, housed in an IP54-level
protective case.
It functions with TOUCH series 40.685 MHz
Came transmitters.
Both channels function normally in
"monostable" mode, but it is possible to select
the "bistable" (switch) mode for the 2
channel.
1 Terminal block
2 Dip switch
st
3 1 channel code memorisation key
4 2 nd channel code memorisation key
5 Signal LED
E
Receptor universal de dos canales
de frecuencia AM 40.685 MHz, montado en
una caja con grado de protección IP54.
Funciona con los transmisores Came de la
serie TOUCH de 40.685 MHz.
Ambos canales funcionan normalmente en
modo "monoestable", pero en el 28 canal se
puede elegir, como alternativa, el modo
"biestable" (interruptor).
1 Caja de bornes
2 Dip-switch
3 Tecla de memorización código 1° canal
4 Tecla de memorización código 2° canal
5 LED de funcionamiento
2
1 2
1
-
+
24V 12V OUT1 OUT2
| |
FUNKSTEUERUNGEN RADIOMANDOS
RE402
F
fréquence AM 40.685 MHz, placé dans le
boîtier avec degré de protection IP54.
Il fonctionne avec les émetteurs Came de la
série TOUCH à 40.685 MHz.
Les deux canaux fonctionnent normalement
en mode "monostable" mais on peut
nd
également choisir le mode "bistable"
(interrupteur) sur le 2e canal.
1
2
3
4
5
NL
op AM 40.685 MHz, in behuizing met
beschermingsgraad IP54.
Deze ontvanger functioneert met de CAME-
zenders van de serie TOUCH op 40.685 MHz.
De
"monostabiel". Op het tweede kanaal kan men
ook kiezen voor "bistabiel"
1
2
3
4
5
3
4
5
46
|
ONTVANGER
Récepteur universelle bicanal à
Plaque à borne
Dip-switch
Touche de mémorisation code 1
Touche de mémorisation code 2
LED de fonctionnement
Tweekanaals universele ontvanger
twee kanalen werken
Aansluitklemmen
Dip-switch
Programmeertoets eerste kanaal
Programmeertoets tweede kanaal
Controleled.
23
(mm)
27
Documentazione
Tecnica
T96
0.1
rev.
02/2006
©
CAME
CANCELLI
AUTOMATICI
119RT96
