Hinweis!
Die Abbildungen in dieser Montageanleitung können
sich von Ihrem Produkt unterscheiden.
Hinweis!
Unter hohen Temperaturen, während der Lagerung
oder des Transportes, können sich Schmiermittel und
Schutzöle lösen und die Verpackung verunreinigen.
Dies hat keinen Einfluss auf die Funktion Ihres Öhlins
Produktes. Reinigen Sie das Öhlins Produkt gründlich
mit einem Stofflappen vor dem Einbau.

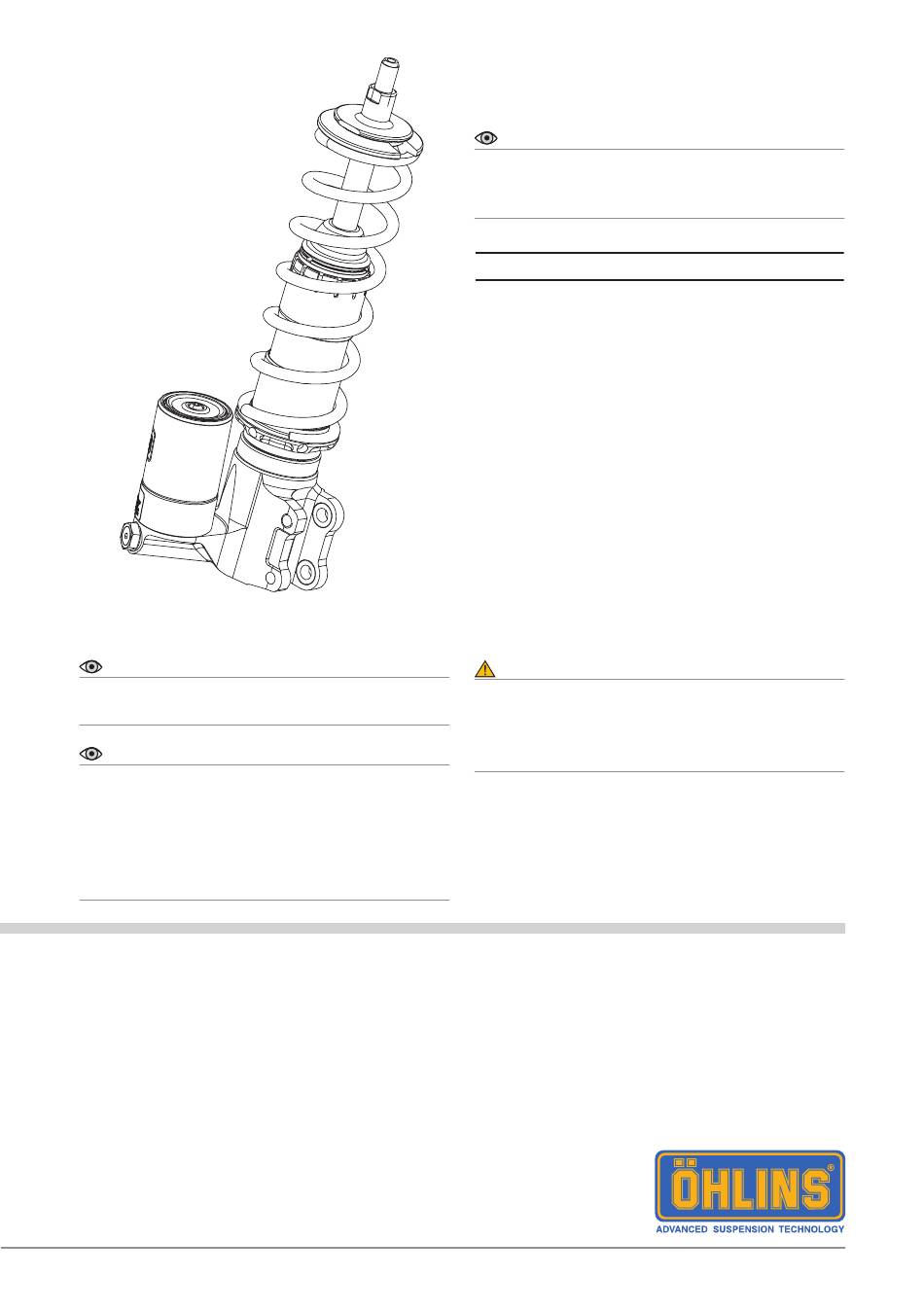

Öhlins Stoßdämpfer für Vespa Sprint 150 ABS - Front
PI 801
Montageanleitung
Hinweis!
Überprüfen Sie den Packungsinhalt, bevor Sie das
Produkt montieren. Sollten Teile fehlen, so kontaktieren
Sie Ihren Öhlins Händler.
Lieferumfang
Beschreibung
Stoßdämpfer
Schraube M8x40
Öhlins Aufkleber Set
Werkzeug
Vorspannungseinsteller
Betriebsanleitung
Warnung!
Bitte lesen Sie vor dem Einbau des Produktes die
Öhlins Betriebsanleitung genau durch. Ein Stoßdämpfer
ist ein wichtiges technisches Element des Fahrzeuges,
welches die Stabilität beeinflusst.
Art. Nr.
Stk.
PI 801
1
01046-21
2
10207-01
1
03199-03
1
07421-02
1
Werbung
Verwandte Anleitungen für Ohlins PI 801
Inhaltszusammenfassung für Ohlins PI 801
- Seite 1 Hinweis! Überprüfen Sie den Packungsinhalt, bevor Sie das Produkt montieren. Sollten Teile fehlen, so kontaktieren Sie Ihren Öhlins Händler. Lieferumfang Beschreibung Art. Nr. Stk. Stoßdämpfer PI 801 Schraube M8x40 01046-21 Öhlins Aufkleber Set 10207-01 Werkzeug 03199-03 Vorspannungseinsteller Betriebsanleitung 07421-02 Hinweis! Warnung! Die Abbildungen in dieser Montageanleitung können...
- Seite 2 MONTAGEANLEITUNG MONTAGEANLEITUNG Hinweis! Warnung! Schauen Sie stets in die fahrzeugspezifische Es ist zu empfehlen, dass ein Öhlins Händler den Betriebsanleitung, wenn Sie Arbeiten am Stoßdämpfer einbaut. Motorrad ausführen. Dort erfahren Sie mehr über Warnung! Montagevorgänge und Einstellwerte. Achten Sie darauf, dass Ihr Motorrad einen sicheren Achtung! Stand hat und nicht kippen kann.
- Seite 3 MONTAGEANLEITUNG MONTAGEANLEITUNG Demontieren Sie den originalen Stoßdämpfer, indem Sie die beiden oberen Befestigungsschrauben (4), (5) lösen. Entfernen Sie das Domlager des Standard- Stoßdämpfers, indem Sie die Mutter (6) lösen. Domlager-Baugruppe...
- Seite 4 MONTAGEANLEITUNG Hinweis! Bei einigen Vespa-Modellen muss der vordere Kotfl ügel modifi ziert werden, um genügend Raum zum Öhlins Stoßdämpfer zu schaffen. Demontieren Sie den Vorderradkotfl ügel (B) gemäß den Anweisungen ihrer fahrzeugspezifi schen Betriebsanleitung. Modifi zieren Sie den vorderen Kotfl ügel gemäß...
- Seite 5 MONTAGEANLEITUNG Montieren Sie das originale Domlager auf den Öhlins Stoßdämpfer. Ziehen Sie die Mutter (6) mit einem Drehmoment an, welches in der fahrzeugspezifischen Betriebsanleitung der Vespa angegeben ist. Domlager-Baugruppe Lösen Sie die Hohlschraube (7) der Bremsleitung und stellen Sie deren Position so ein, dass sie den Öhlins Stoßdämpfer nicht behindert.
- Seite 6 MONTAGEANLEITUNG Einbau des Öhlins Stoßdämpfers: 11.1 11.1 Ziehen Sie die Befestigungsschrauben des Domlagers (8), (9) an. Das maximale Anzugsdrehmoment entnehmen Sie der fahrzeugspezifischen Betriebsanleitung der Vespa. 11.2 Ziehen Sie die unteren Befestigungs- 11.2 schrauben (10), (11) mit einem maximalen Anzugsdrehmoment von 24 Nm fest. Tragen Sie Schraubensicherungsmittel (z.B.
- Seite 8 EINSTELLARBEITEN Warnung! Stellen Sie vor der ersten Fahrt sicher, dass die vorhandenen Stoßdämpfereinstellungen mit den von Öhlins empfohlenen Einstellwerten übereinstimmen. Lesen Sie zuerst das Handbuch bevor Sie Anpassungen und Einstellarbeiten am Stoßdämpfer ausführen. Kontaktieren Sie einen Öhlins Händler, wenn Sie Fragen in Bezug auf die Abstimmung des Stoßdämpfers haben.
