Hinneiss!
1
Die Abbildungen in dieser Montageanleitung
können sich von Ihrem Produkt unterscheiden.
Hinneiss!
1
Unter hohen Temperaturen, während der
Lagerung oder des Transportes, können
sich Schmiermittel und Schutzöle lösen und
die Verpackung verunreinigen. Auch vom
Zusammenbau in unserem Werk können
Fett- oder Ölreste vorhanden sein. Dies hat
keinen Einfluss auf die Funktion Ihres Öhlins
Produktes. Reinigen Sie das Öhlins Produkt vor
dem Einbau gründlich mit einem Stofflappen.

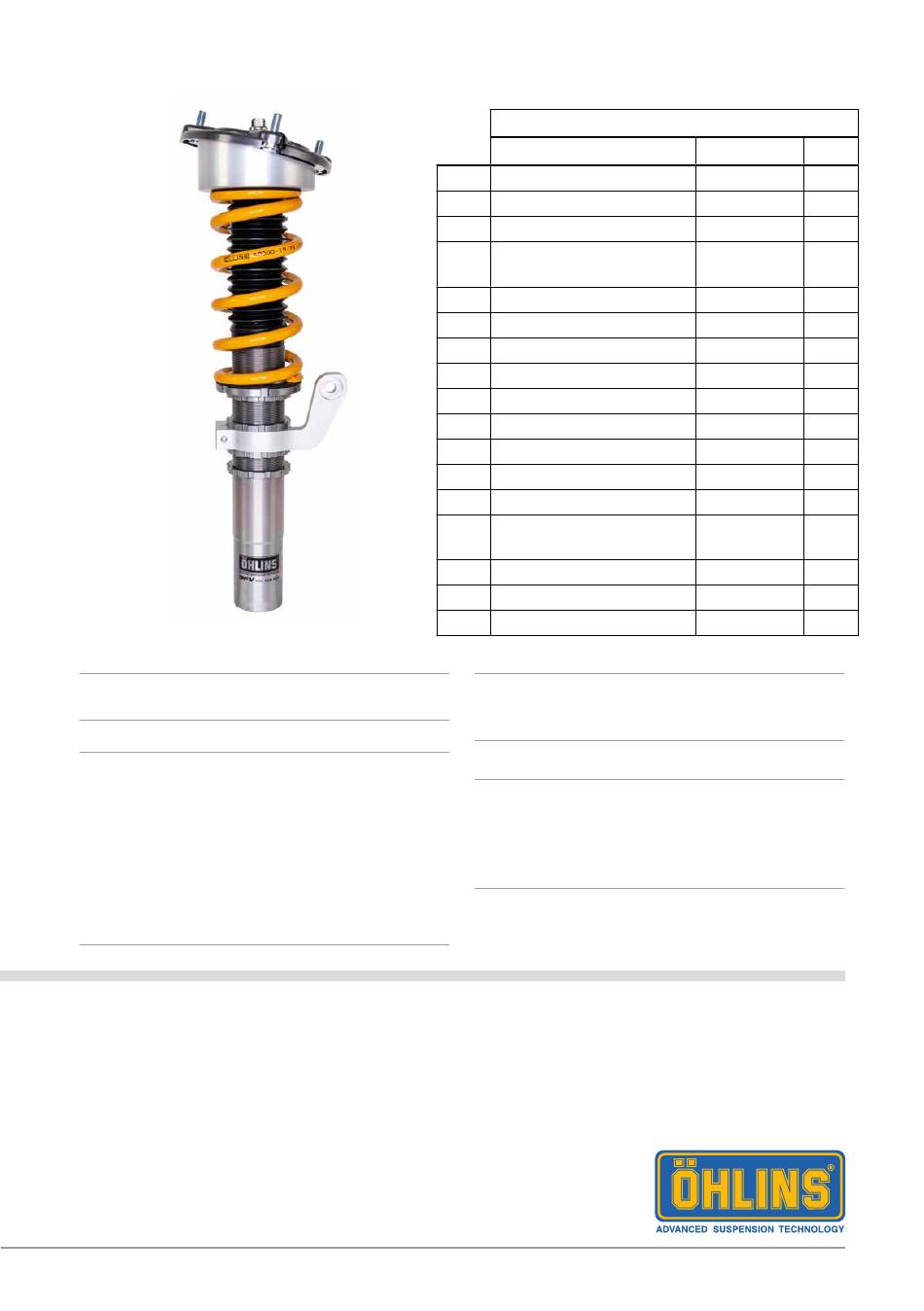

ÖHLINS Stoßdämpfer für Porsche 911 Carrera 4/ Turbo (996)
POZ MW00
Montageanleitung
Lieferumfang
Beschreibung
1
Stoßdämpfer vorne
2
Hülse
3
Staubschutzmanschette
4
Distanzscheibe
(Kunststoff)
5
Feder
6
Distanzscheibe (Gummi) 25601-01
7
Oberer Federadapter
7
Federteller M52
8
Sicherungsmutter M52
9
Stabilisator-Halterung
10
Sicherungsmutter M14
11
Domlager
12
Schraube M6
13
Festschmierstoffpaste
Molykote 1000 - Paste
14
Öhlins Aufkleber Set
15
Hakenschlüssel
16
Betriebsanleitung
Hinneiss!
1
Überprüfen Sie den Packungsinhalt, bevor Sie
das Produkt montieren. Sollten Teile fehlen, so
kontaktieren Sie Ihren Öhlins Händler.
⚠
⚠arnungs!
Bitte lesen Sie vor dem Einbau des Produktes
die Öhlins Betriebsanleitung genau durch. Ein
Stoßdämpfer ist ein wichtiges technisches
Element des Fahrzeuges, welches die Stabilität
beeinflusst.
Art. Nr.
Stk.
POS 5N21
2
24638-01
2
10216-02
2
25602-01
2
48000-19
2
2
06015-02
2
05018-11
2
00533-21
8
25616-01
2
24627-04
2
05927-51
2
01046-06
2
25715-01
1
10207-01
2
00710-02
1
Vorne
