Die Abbildungen in dieser Montageanleitung können
sich von Ihrem Produkt unterscheiden.
1HinwHis
1
Unter hohen Temperaturen, während der Lagerung
oder des Transportes, können sich Schmiermittel und
Schutzöle lösen und die Verpackung verunreinigen.
Auch vom Zusammenbau in unserem Werk können
Fett- oder Ölreste vorhanden sein. Dies hat keinen
Einfluss auf die Funktion Ihres Öhlins Produktes.
Reinigen Sie das Öhlins Produkt vor dem Einbau
gründlich mit einem Stofflappen.
1HinwHis
1
Überprüfen Sie den Packungsinhalt, bevor Sie das
Produkt montieren. Sollten Teile fehlen, so kontaktieren
Sie Ihren Öhlins Händler.

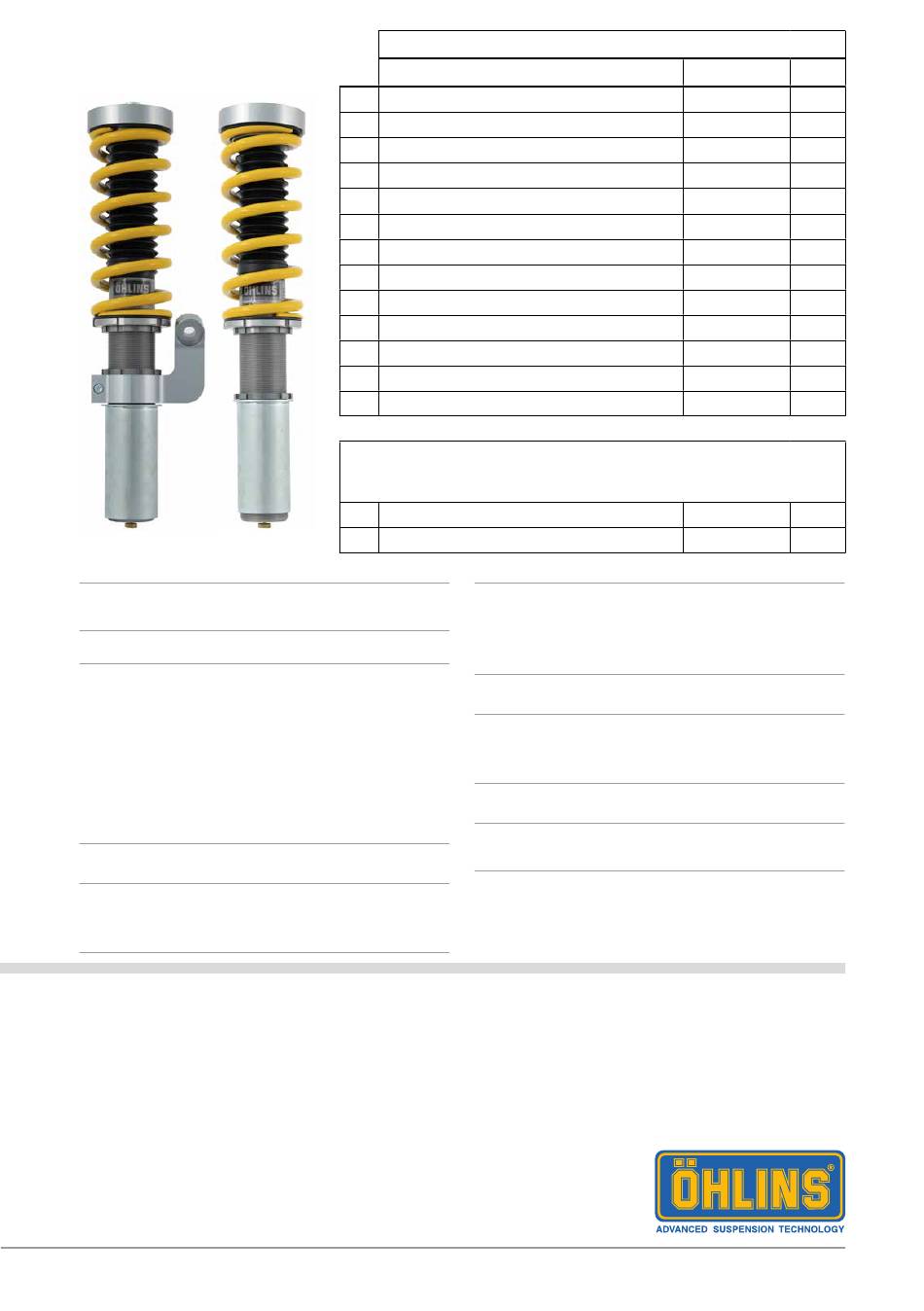

Ö1LINS GwnHidwfWhanwak füa Poaischw:
991.1 & 991.2: CWaawaW/S/GTS/T, CWaawaW/S/GTS CWbaHolwt, CWaawaW 4/4S/4 GTS,
CWaawaW 4/4S/4 GTS CWbaHolwt, TWanW 4/4S/4 GTS, Tnabo/S, Tnabo/S CWbaHolwt
POS MU00S1
MoitWnwWilwHtnin
LHwfwanmfWin
BwischawHbnin
1
Stoßdämpfer
2
Staubschutzmanschette
3
Distanzscheibe (Kunststoff)
4
Feder
5
Distanzscheibe (Gummi)
6
Abstandshülse
7
Oberer Federteller
8
Sicherungsmutter M14
9
Hülse für Längeneinsteller
10
Hakenschlüssel
11
Hakenschlüssel
12
Öhlins Aufklebersatz
13
Betriebsanleitung
ZnisätzlHchw TwHlw, dHw iswpWaWt füa FWhazwnnw mHt PDCC
(Poaischw DyiWmHc ChWisisHis Coitaol) wanoabwi nwadwi
müisiswi:
PDCC-Halter rechts
14
PDCC-Halter links
15
⚠
Waining!
Bitte lesen Sie vor dem Einbau des Produktes die Öhlins
Betriebsanleitung genau durch. Ein Stoßdämpfer ist ein
wichtiges technisches Element des Fahrzeuges, welches
die Stabilität beeinflusst.
1HinwHis
1
Wenn das Fahrzeug mit originalen PASM Stoßdämpfern
ausgestattet ist, verwenden Sie das Öhlins Cancellation
Kit 35020-07.
1HinwHis
1
Wenn Ihr Porsche mit einem werkseitigen Hubsystem
ausgestattet ist, wird die Hubfunktion deaktiviert.
Aat. Na.
Stk.
POS 5U00
2
10216-01
2
25602-01
2
47000-19
25601-01
2
24629-34
2
25618-28
2
24627-04
2
24638-01
2
24639-03
1
24639-01
1
10207-01
1
07451-01
1
25616-13
1
25616-14
1
vorn
