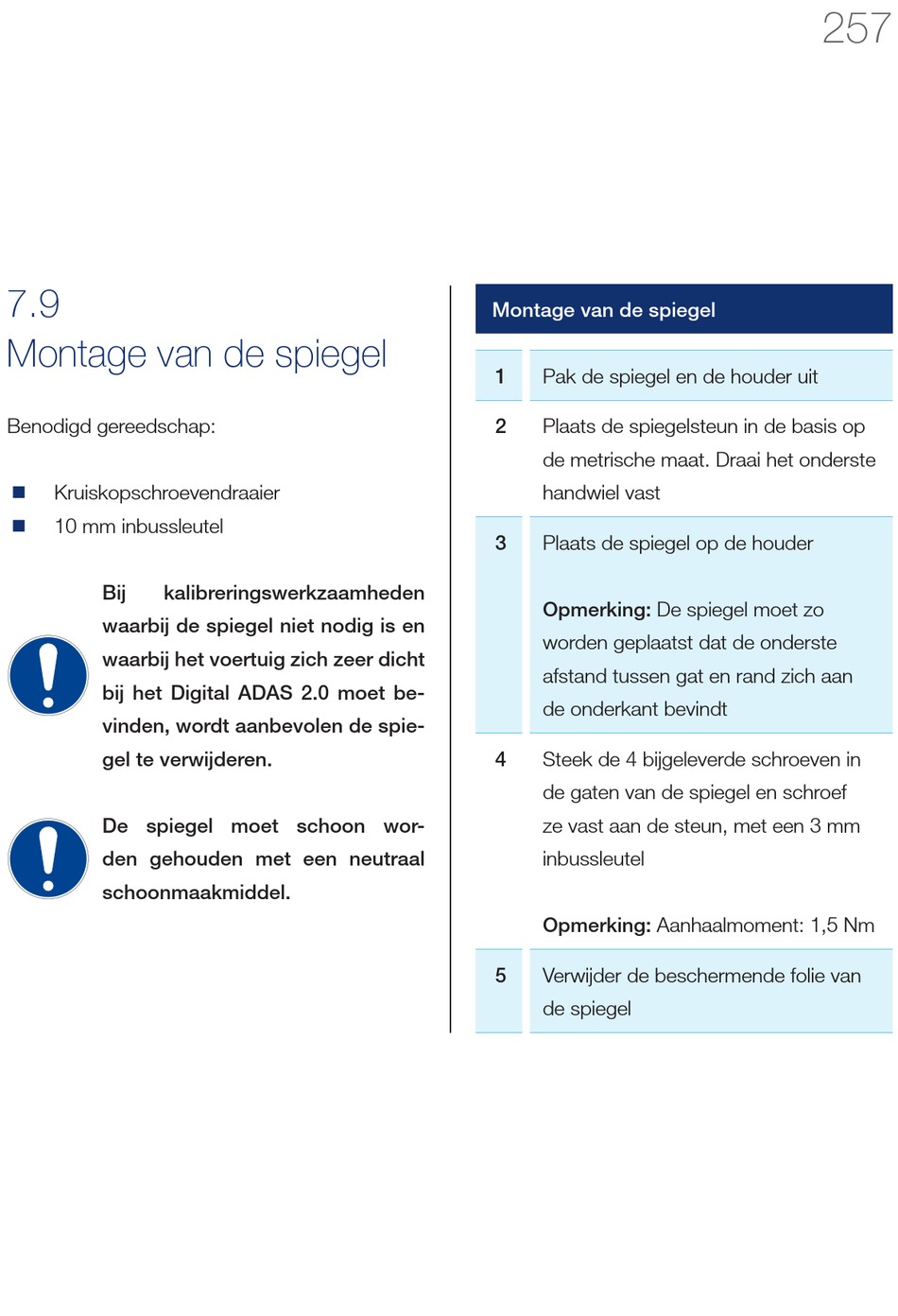

Montage van de spiegel

Benodigd gereedschap:
Kruiskopschroevendraaier
n
10 mm inbussleutel
n
Bij kalibreringswerkzaamheden
waarbij de spiegel niet nodig is en
waarbij het voertuig zich zeer dicht
bij het Digital ADAS 2.0 moet be-
vinden, wordt aanbevolen de spie-
gel te verwijderen.
De spiegel moet schoon wor-
den gehouden met een neutraal
schoonmaakmiddel.
Montage van de spiegel
1 Pak de spiegel en de houder uit
2 Plaats de spiegelsteun in de basis op
de metrische maat. Draai het onderste
handwiel vast
3 Plaats de spiegel op de houder
Opmerking: De spiegel moet zo
worden geplaatst dat de onderste
afstand tussen gat en rand zich aan
de onderkant bevindt
4 Steek de 4 bijgeleverde schroeven in
de gaten van de spiegel en schroef
ze vast aan de steun, met een 3 mm
inbussleutel
Opmerking: Aanhaalmoment: 1,5 Nm
5 Verwijder de beschermende folie van
de spiegel
