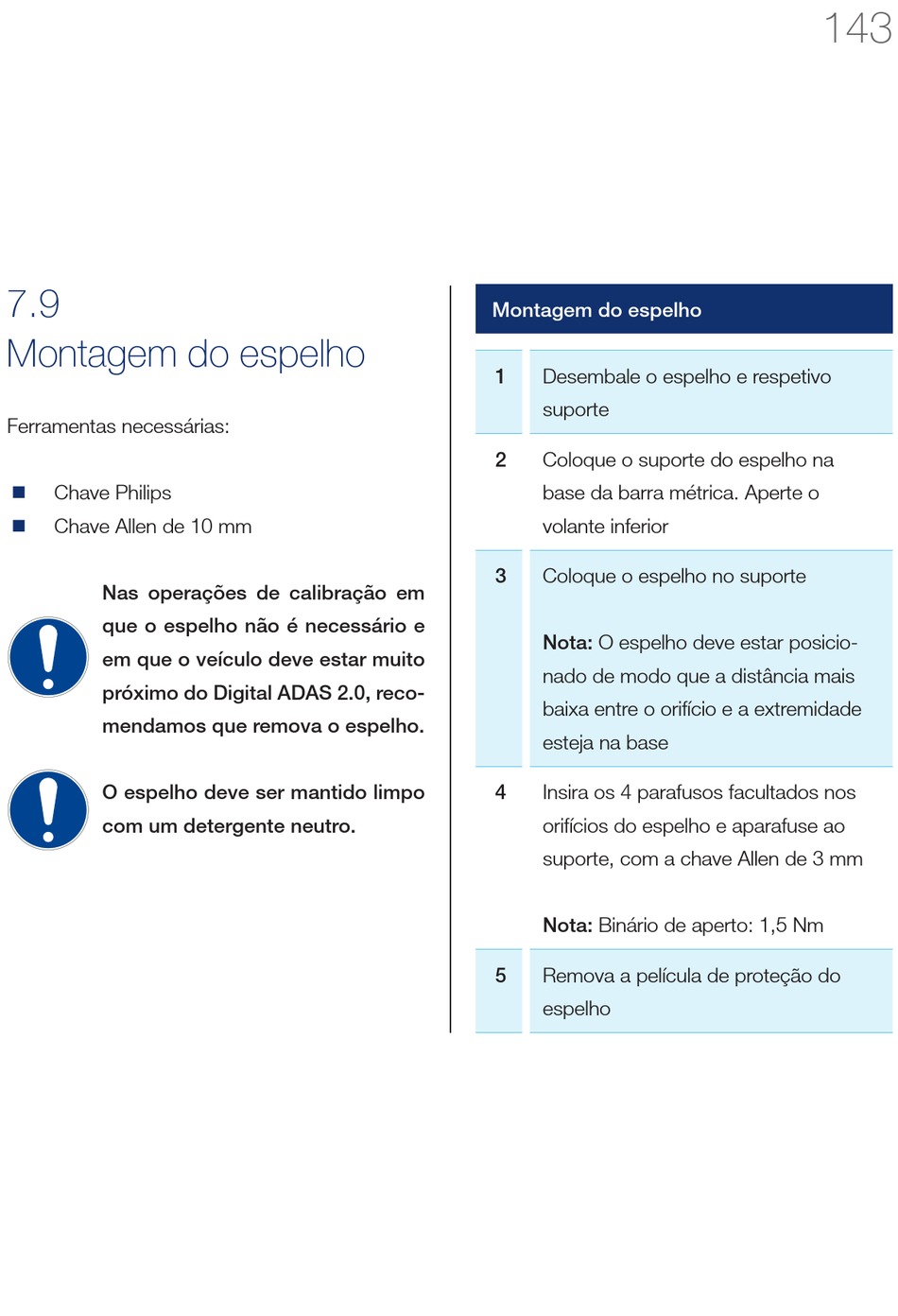

Montagem do espelho

Ferramentas necessárias:
Chave Philips
n
Chave Allen de 10 mm
n
Nas operações de calibração em
que o espelho não é necessário e
em que o veículo deve estar muito
próximo do Digital ADAS 2.0, reco-
mendamos que remova o espelho.
O espelho deve ser mantido limpo
com um detergente neutro.
Montagem do espelho
1 Desembale o espelho e respetivo
suporte
2 Coloque o suporte do espelho na
base da barra métrica. Aperte o
volante inferior
3 Coloque o espelho no suporte
Nota: O espelho deve estar posicio-
nado de modo que a distância mais
baixa entre o orifício e a extremidade
esteja na base
4 Insira os 4 parafusos facultados nos
orifícios do espelho e aparafuse ao
suporte, com a chave Allen de 3 mm
Nota: Binário de aperto: 1,5 Nm
5 Remova a película de proteção do
espelho
