FHU 05

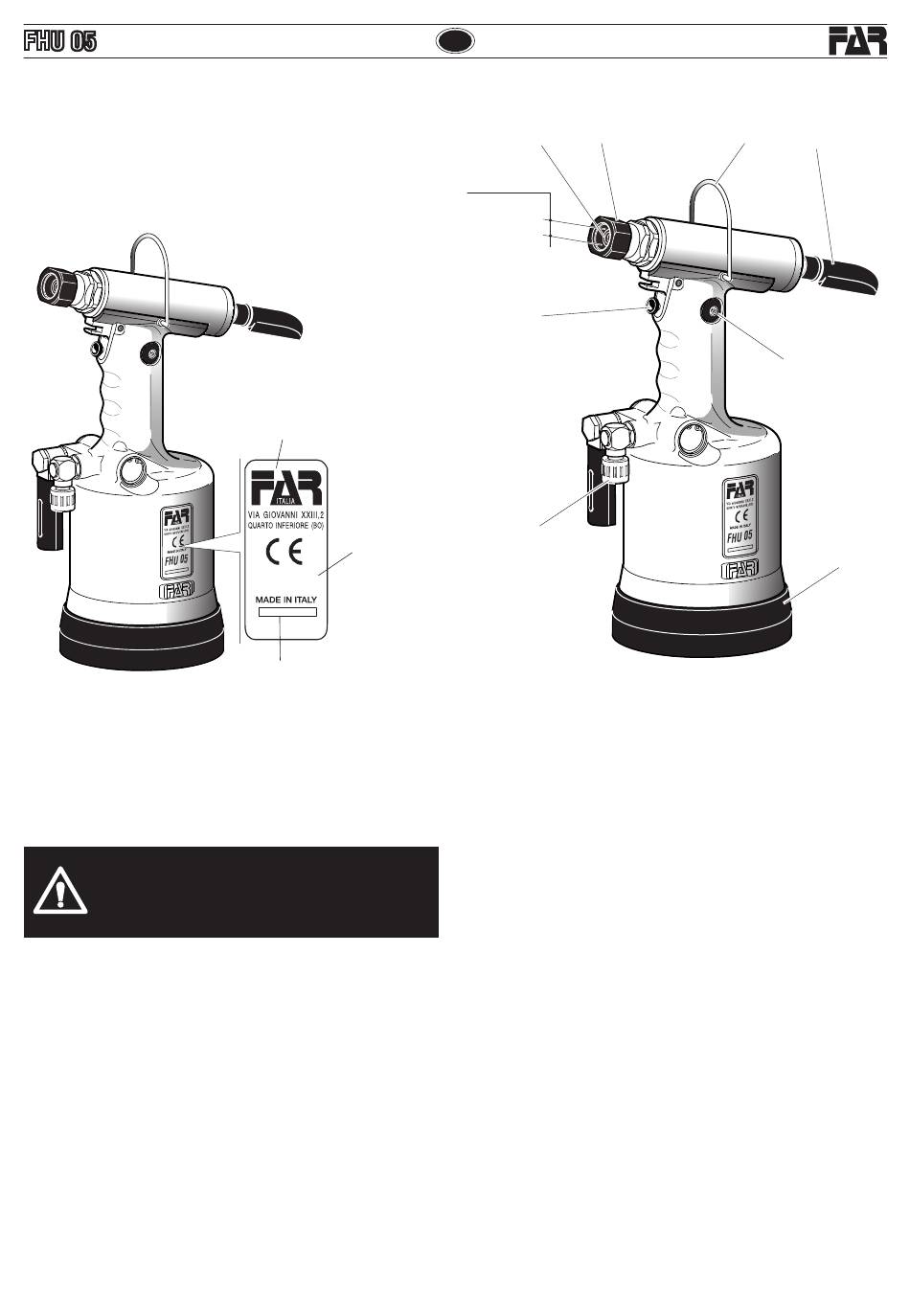

IDENTIFICAZIONE DEL DISPOSITIVO

Il dispositivo FhU05 è identificato da una marcatura indicante
ragione sociale e indirizzo, designazione, marcatura CE.
In caso di richiesta di assistenza tecnica fare sempre riferimento
ai dati riportati nella marcatura.
NOTA
La testa a rivettare deve essere collegata al dispositivo FhU 05
mediante il porta cono (A), e bloccata mediante la ghiera (G).
ATTENZIONE!
Prima di utilizzare il dispositivo è assolutamente
necessario montare la protezione(C).

PARTI PRINCIPALI

A) .......................................................................... Porta cono
B) ............................................................. Gancio bilanciatore
C) ...........................................................................Protezione
D) .............................................................Pulsante di trazione
E) ............................................................Tappo serbatoio olio
F) ............................................ Allacciamento aria compressa
G) ................................................................................. Ghiera
I) ..........................................................Fondello di protezione
Ragione sociale e
indirizzo costruttore
Designazione
della macchina
FHU 05
Numero di serie
750349 - FHU05 – rev 10 - ( 12-2021 )
I
G
A
W 17/32"-20
D
F

DATI TECNICI

• Pressione di esercizio ................................................6 BAR
• Diametro interno minimo tubo alimentazione
aria compressa ............................................ø min. = 8 mm
• Consumo aria per ciclo ............................................10,9 Nl
• Forza Massima ..........................................6 BAR - 22725 N
• Corsa .................................................................... 19,5 mm
• Peso ...................................................................... 2,650 Kg
• Temperatura di utilizzo ...........................................-5°/+50°
• Valore medio quadratico ponderato in
frequenza dell'accelerazione complessiva (Ac)
a cui sono sottoposte le membra superiori ..........
•
Pressione acustica dell'emissione ponderata (A)
•
Pressione acustica istantanea ponderata (C)
•
Potenza acustica ponderata (A)

ALIMENTAZIONE DELL'ARIA

L'aria di alimentazione deve essere libera da corpi estranei e
da umidità per proteggere il dispositivo da usura precoce delle
parti in movimento; è consigliabile, pertanto, l'impiego di un
gruppo lubrificatore per aria compressa.
C
B
E
I
2,5 m/s
<
..........
77 dBA
.............
<130 dBC
....................................
89 dBA
