Inbetriebnahme über Bedienmenü (Vor-Ort-Anzeige, FieldCare)
8 Inbetriebnahme über Bedienmenü (Vor-Ort-
Anzeige, FieldCare)
8.1 Anzeige- und Bedienmodul
8.1.1 Anzeigedarstellung
1
1.1
1.2
5
User
ABC_
LMNO
XYZ

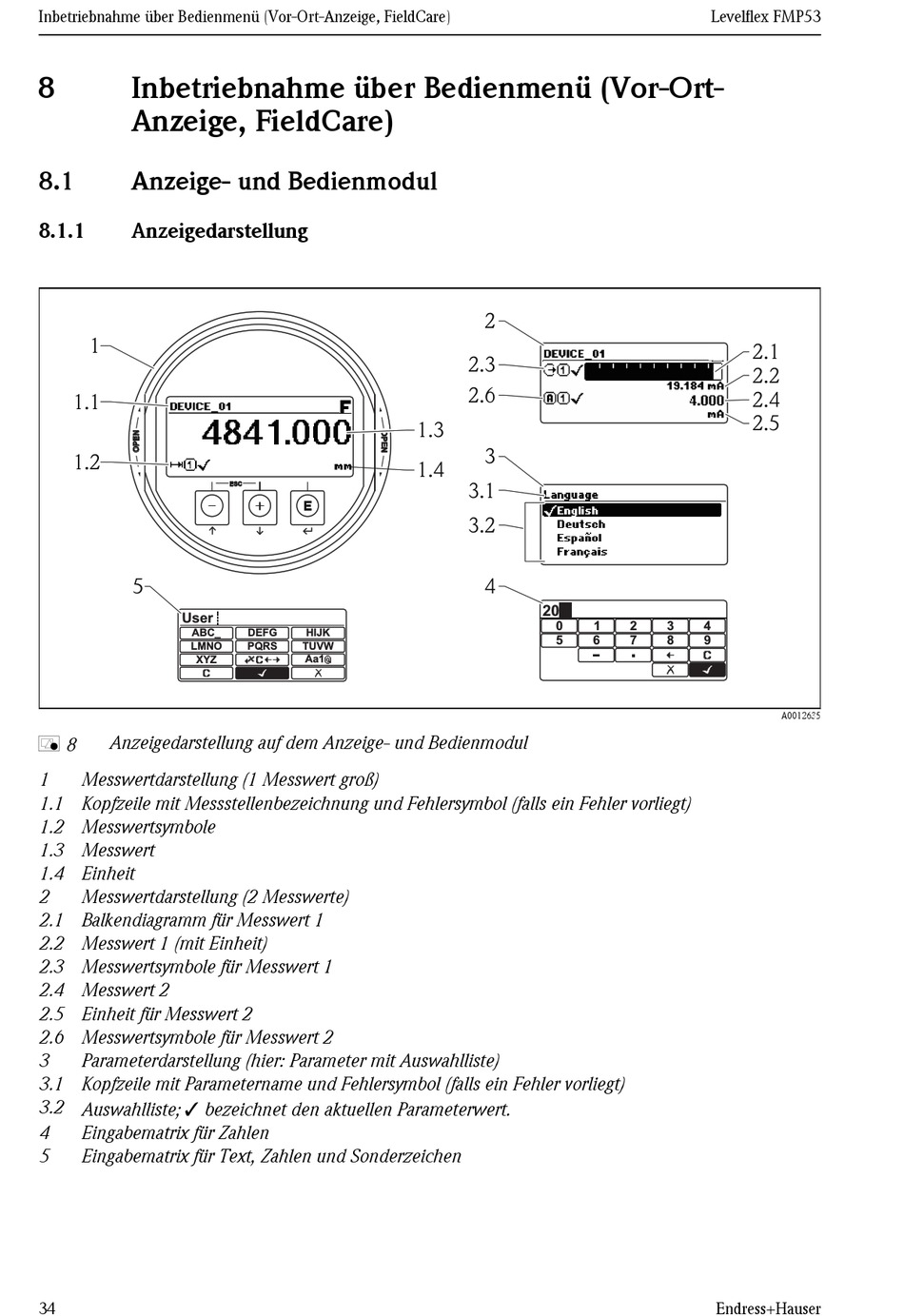

Anzeigedarstellung auf dem Anzeige- und Bedienmodul
å 8
1 Messwertdarstellung (1 Messwert groß)
1.1 Kopfzeile mit Messstellenbezeichnung und Fehlersymbol (falls ein Fehler vorliegt)
1.2 Messwertsymbole
1.3 Messwert
1.4 Einheit
2 Messwertdarstellung (2 Messwerte)
2.1 Balkendiagramm für Messwert 1
2.2 Messwert 1 (mit Einheit)
2.3 Messwertsymbole für Messwert 1
2.4 Messwert 2
2.5 Einheit für Messwert 2
2.6 Messwertsymbole für Messwert 2
3 Parameterdarstellung (hier: Parameter mit Auswahlliste)
3.1 Kopfzeile mit Parametername und Fehlersymbol (falls ein Fehler vorliegt)
3.2 Auswahlliste; Â bezeichnet den aktuellen Parameterwert.
4 Eingabematrix für Zahlen
5 Eingabematrix für Text, Zahlen und Sonderzeichen
34
ESC
E
DEFG HIJK
PQRS TUVW
Aa1
2
2.3
2.6
1.3
3
1.4
3.1
3.2
4
20
0
5
Levelflex FMP53
2.1
2.2
2.4
2.5
1 2 3 4
6 7 8 9
