Endress+Hauser Levelflex FMP53 Kurzanleitung Seite 25

Levelflex FMP53
4-Draht: 4-20mA HART (90...253 V
13
12
11
10
250
³ W
1 2 3

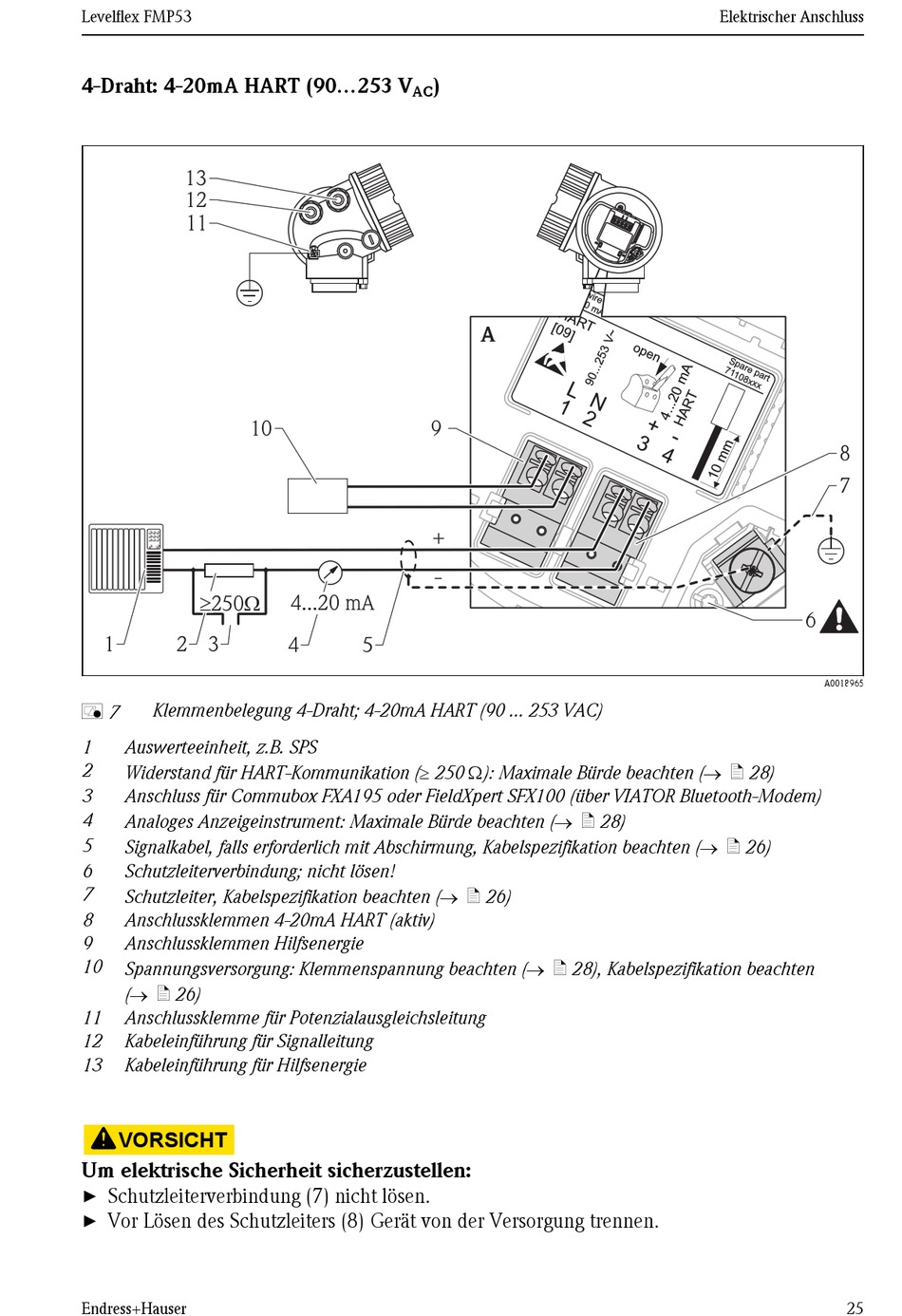

Klemmenbelegung 4-Draht; 4-20mA HART (90 ... 253 VAC)
å 7
1 Auswerteeinheit, z.B. SPS
2
Widerstand für HART-Kommunikation (³ 250 W): Maximale Bürde beachten (® ä 28)
3 Anschluss für Commubox FXA195 oder FieldXpert SFX100 (über VIATOR Bluetooth-Modem)
4
Analoges Anzeigeinstrument: Maximale Bürde beachten (® ä 28)
5
Signalkabel, falls erforderlich mit Abschirmung, Kabelspezifikation beachten (® ä 26)
6 Schutzleiterverbindung; nicht lösen!
7
Schutzleiter, Kabelspezifikation beachten (® ä 26)
8 Anschlussklemmen 4-20mA HART (aktiv)
9 Anschlussklemmen Hilfsenergie
10
Spannungsversorgung: Klemmenspannung beachten (® ä 28), Kabelspezifikation beachten
(® ä 26)
11 Anschlussklemme für Potenzialausgleichsleitung
12 Kabeleinführung für Signalleitung
13 Kabeleinführung für Hilfsenergie
VORSICHT
Um elektrische Sicherheit sicherzustellen:
Schutzleiterverbindung (7) nicht lösen.
►
Vor Lösen des Schutzleiters (8) Gerät von der Versorgung trennen.
►
Endress+Hauser
)
AC
9
+
-
4...20 mA
4 5
A
Elektrischer Anschluss
8
7
6
A0018965
25
