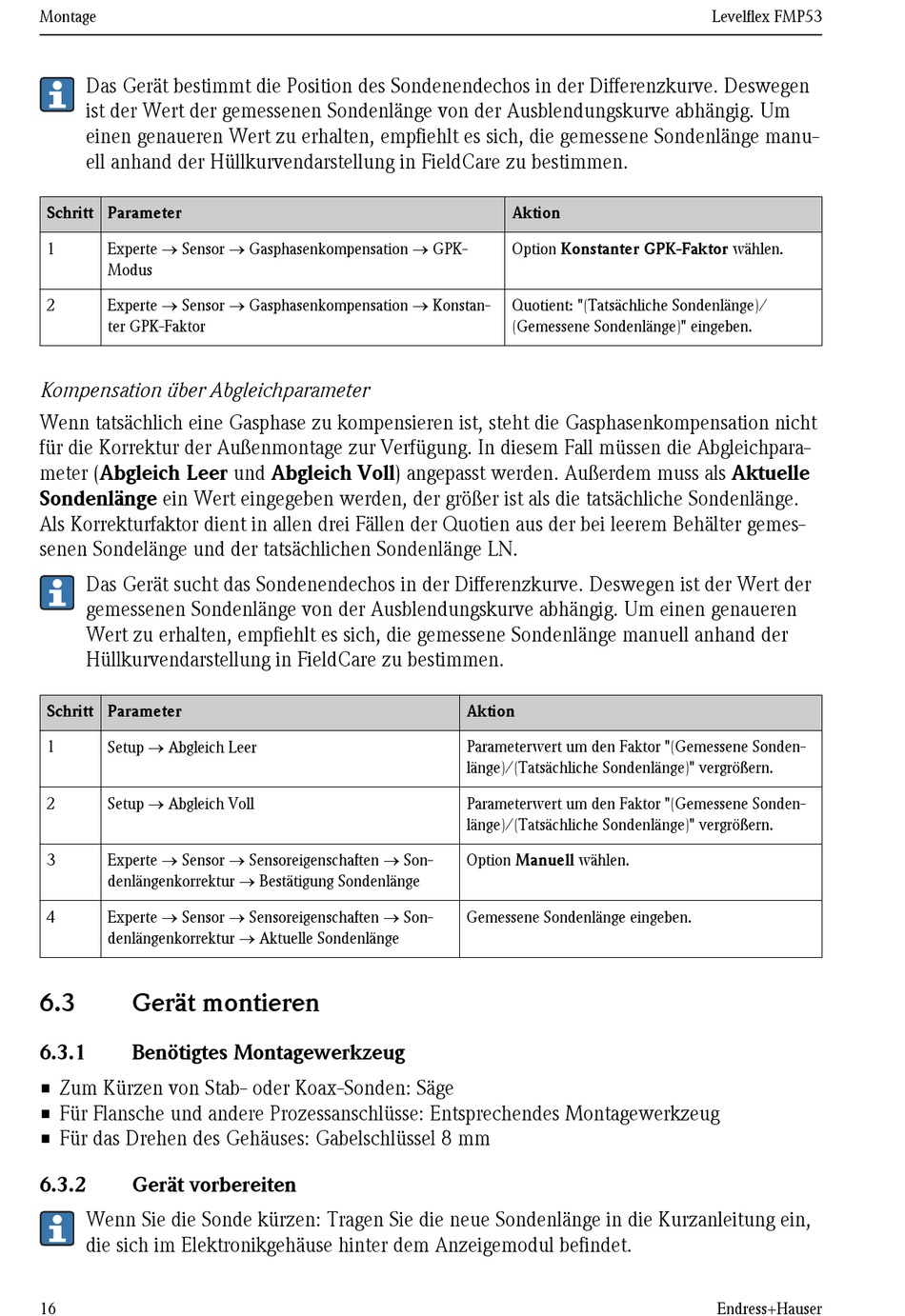

Montage
Das Gerät bestimmt die Position des Sondenendechos in der Differenzkurve. Deswegen
ist der Wert der gemessenen Sondenlänge von der Ausblendungskurve abhängig. Um
einen genaueren Wert zu erhalten, empfiehlt es sich, die gemessene Sondenlänge manu-
ell anhand der Hüllkurvendarstellung in FieldCare zu bestimmen.
Schritt Parameter
Experte ® Sensor ® Gasphasenkompensation ® GPK-
1
Modus
Experte ® Sensor ® Gasphasenkompensation ® Konstan-
2
ter GPK-Faktor
Kompensation über Abgleichparameter
Wenn tatsächlich eine Gasphase zu kompensieren ist, steht die Gasphasenkompensation nicht
für die Korrektur der Außenmontage zur Verfügung. In diesem Fall müssen die Abgleichpara-
meter (Abgleich Leer und Abgleich Voll) angepasst werden. Außerdem muss als Aktuelle
Sondenlänge ein Wert eingegeben werden, der größer ist als die tatsächliche Sondenlänge.
Als Korrekturfaktor dient in allen drei Fällen der Quotien aus der bei leerem Behälter gemes-
senen Sondelänge und der tatsächlichen Sondenlänge LN.
Das Gerät sucht das Sondenendechos in der Differenzkurve. Deswegen ist der Wert der
gemessenen Sondenlänge von der Ausblendungskurve abhängig. Um einen genaueren
Wert zu erhalten, empfiehlt es sich, die gemessene Sondenlänge manuell anhand der
Hüllkurvendarstellung in FieldCare zu bestimmen.
Schritt Parameter
Setup ® Abgleich Leer
1
Setup ® Abgleich Voll
2
Experte ® Sensor ® Sensoreigenschaften ® Son-
3
denlängenkorrektur ® Bestätigung Sondenlänge
Experte ® Sensor ® Sensoreigenschaften ® Son-
4
denlängenkorrektur ® Aktuelle Sondenlänge
6.3 Gerät montieren
6.3.1 Benötigtes Montagewerkzeug
• Zum Kürzen von Stab- oder Koax-Sonden: Säge
• Für Flansche und andere Prozessanschlüsse: Entsprechendes Montagewerkzeug
• Für das Drehen des Gehäuses: Gabelschlüssel 8 mm
6.3.2 Gerät vorbereiten
Wenn Sie die Sonde kürzen: Tragen Sie die neue Sondenlänge in die Kurzanleitung ein,
die sich im Elektronikgehäuse hinter dem Anzeigemodul befindet.
16
Aktion
Option Konstanter GPK-Faktor wählen.
Quotient: "(Tatsächliche Sondenlänge)/
(Gemessene Sondenlänge)" eingeben.
Aktion
Parameterwert um den Faktor "(Gemessene Sonden-
länge)/(Tatsächliche Sondenlänge)" vergrößern.
Parameterwert um den Faktor "(Gemessene Sonden-
länge)/(Tatsächliche Sondenlänge)" vergrößern.
Option Manuell wählen.
Gemessene Sondenlänge eingeben.
Levelflex FMP53
Endress+Hauser
