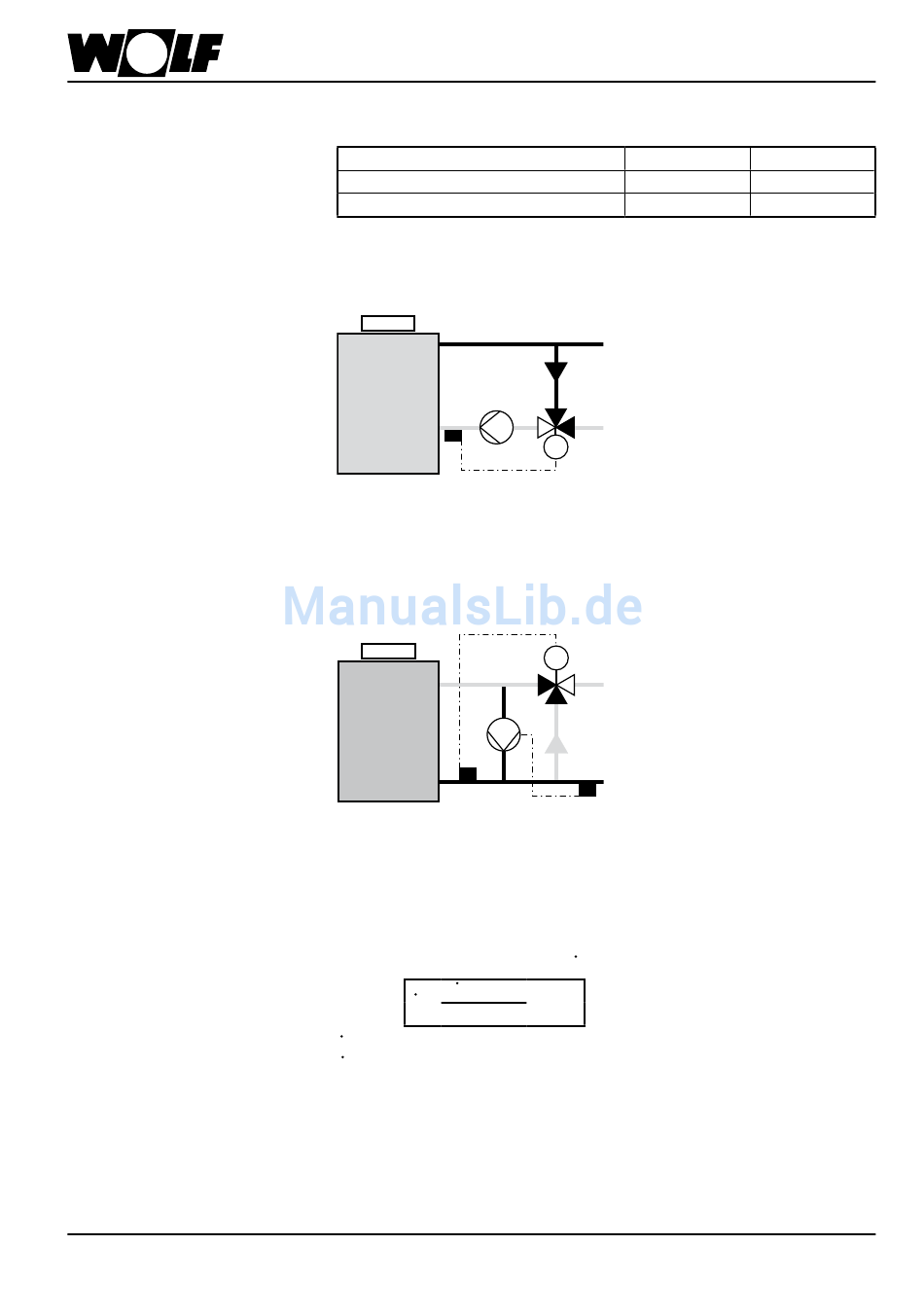

Mindestrücklauftemperaturen
Rücklauftemperaturanhebungen
1. Kesselkreispumpe – Mischer
2. Bypasspumpe – Vorlaufmischer
Dimensionierung der Beimischpumpe Die Fördermenge der Bypasspumpe V errechnet sich nach folgender Formel:
3043006_201305
Mindestrücklauftemperaturen /
Rücklauftemperaturanhebung
Um Taupunktunterschreitungen zu vermeiden, sind folgende Mindesttemperaturen
einzuhalten.
Brennstoff
Mindestrücklauftemperatur
Mindestkesseltemperatur
Um die jeweilige Mindestrücklauftemperatur einzuhalten, können zwei Arten von Rück-
lauftemperaturanhebungen angewendet werden.
Anwendung: Ein- und Mehrkesselanlagen mit "Hydraulischer Weiche" oder "Offenen
Verteiler"
Funktion:
Wird die erforderliche Mindestrücklauftemperatur unterschritten, öffnet der Mischer die
Bypassseite und mischt somit warmes Vorlaufwasser bei, bis die erforderliche Rück-
lauftemperatur erreicht ist. Eine hydraulische Entkoppelung durch eine "Hydraulische
Weiche" oder "Offenen Verteiler" ist notwendig.
Dimensionierung: Die Kesselkreispumpe sollte mindestens 100% des Gesamtvolu-
menstroms der Anlage fördern.
Anwendung: Einkesselanlagen
Funktion:
Wird die Mindestrücklauftemperatur unterschritten schaltet sich die Bypasspumpe ein
und fördert warmes Vorlaufwasser in den Rücklauf.
Wird die erforderliche Mindestrücklauftemperatur dadurch nicht erreicht, wird der Heiz-
wasservolumenstrom über den Mischerbypass umgeleitet. Der Volumenstrom durch
den Kessel wird dadurch soweit verringert bis sich die erforderliche Mindestrücklauf-
temperatur einstellt. Der Volumenstrom auf der Heizkreisseite bleibt konstant - eine
hydraulische Entkoppelung ist nicht notwendig.
Q x 3600
N
V =
c x ρ x Δt
p W
V = Volumenstrom der Bypasspumpe in m³/h
Q = Kesselnennleistung in kW
N
c = Spez. Wärme 4,2 kWs/kgK
p
ρ = Dichte von Wasser 1000 kg/m³
W
Δt = Temperaturdifferenz zwischen Vorlauftemperatur und Temperatur im Bypass
(Empfohlene Auslegungstemperaturdifferenz 30 K)
Die Förderhöhe der Bypasspumpe ergibt sich aus dem Druckverlust des Heizkessels
bei dem gewählten Volumenstrom, dem Rohrleitungswiderstand sowie allen Einzelwi-
derständen im Kesselkreis.
