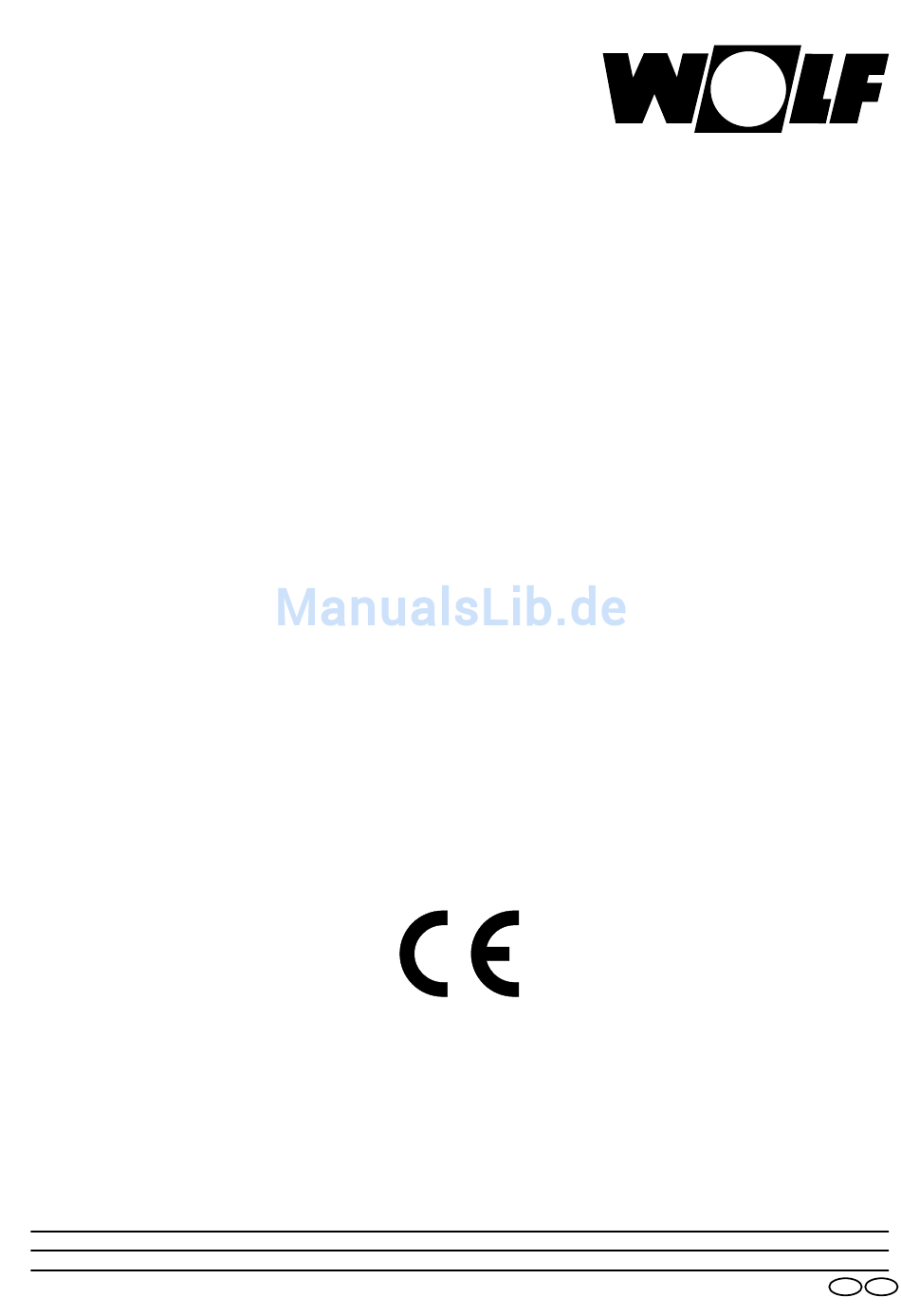

Planungsunterlage und
Montageanleitung
Stahlheizkessel MKS
70 - 550 kW
Montage- und Bedienungsanleitung der Regelung
befindet sich in der Verpackung der Regelung
Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de
WOLF Klima- und Heiztechnik GmbH · Eduard-Haas-Str. 44 · 4034 Linz · Tel. 0732/385041-0 · Internet: www.wolf-heiztechnik.at
Art.-Nr. 3043006_201305
DE
AT
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Wolf MKS 85
Inhaltszusammenfassung für Wolf MKS 85
- Seite 1 Verpackung der Regelung Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de WOLF Klima- und Heiztechnik GmbH · Eduard-Haas-Str. 44 · 4034 Linz · Tel. 0732/385041-0 · Internet: www.wolf-heiztechnik.at...
- Seite 2 Öl/Gas-Heizkessel aus Stahl für Überdruckfeuerung nach DIN EN 303 für Heizungs- anlagen mit Heizkreispumpen und Vorlauftemperaturen bis 110°C und 4 bar zulässi- gem Betriebsüberdruck nach DIN EN 12828. Für den Betrieb mit Gas-Gebläsebrennern gelten folgende Gasgeräte-Kategorien: Länderkurzzeichen Land Gasgerätekategorie Deutschland 2ELL3B/P Österreich 2H3B/P...
-
Seite 3: Technische Daten
Technische Daten Kesseltyp Leistungsbereich Öl/Gas 70-100 85-120 110-160 160-230 200-300 280-380 360-460 420-550 Empfohlener Bereich 70-85 85-120 110-140 160-190 200-250 280-340 360-340 420-500 Abgastemperaturen von/bis °C 145-165 145-165 145-165 145-165 145-165 150-170 150-165 155-170 Abgastemperatur in der 1. Stufe °C Abgasmassenstrom Heizöl EL =13%... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Allgemeines Die vorliegende Montageanleitung ist ausschließlich für WOLF-Öl/Gas-Heizkessel aus Stahl gültig. Diese Anleitung ist vor Beginn von Montage, Inbetriebnahme oder Wartung von dem mit den jeweiligen Arbeiten beauftragten Personal zu lesen. Die Vorgaben, die in dieser Anleitung gegeben werden, müssen eingehalten werden. - Seite 5 Aufstellung Aufstellungshinweise Für die Aufstellung des Heizkessels ist ein ebener und tragfähiger Untergrund erfor- derlich. Es wird empfohlen, den Heizkessel auf ein Fundament oder Podest zu stellen. Maße siehe technische Daten. 1800 L/2+ Der Einbau der Feuerungsanlage muss durch die örtliche Baubehörde genehmigt werden. Bei der Aufstellung des Heizkessels sind die bauaufsichtlichen Richtlinien, die FeuVo und die VDI 2050, insbesondere bezüglich der Heizraumgröße, der Be- und Entlüftung und des Schornsteinanschlusses zu erfüllen.
- Seite 6 Linke/rechte vordere und hintere Verkleidung mit Schrauben (M6x10) verschrauben, (MKS-190 bis 500) anschließend über die Rückwand schieben und mit den beiliegenden Schrauben (M8x16) an den unteren drei Abstandhaltern anschrauben. 9 Wolf-Schild: In den Verkleidungsdeckel vorne (10) einrasten. 10 Verkleidungsdeckel vorne: Mit aufgeschraubter Regelung auf Verkleidung setzen und einrasten.
-
Seite 7: Montage Regelung
Verkleidung erst nach Montage der Regelung komplettieren. Regelungszubehör Montage und elektr. Verdrahtung gemäß der dem Regelungszubehör beiliegenden Schaltplänen. Hinweis Werden Wolf-Heizkessel mit anderen als Wolf-Regelungen ausgerüstet oder werden an Wolf-Regelungen technische Veränderungen vorgenommen, übernimmt die Fa. Wolf keine Gewährleistung für Schäden, die hieraus entstehen. 3043006_201305... -
Seite 8: Installation / Wartung
Installation / Wartung Anschlüsse Kesselvorlauf Kesselrücklauf Entlüften Sicherheitsventil Abgasrohranschluss Entleeren, Füllen Verrohrung Heizungsvorlauf und Heizungsrücklauf an den jeweiligen Anschlüssen am Heizkessel Heizkessel - Heizung anschließen. Anschlüsse siehe oben. Um Fehlzirkulationen zu vermeiden, muss eine Rückschlagklappe hinter der/den Heizkreispumpe(n) eingebaut werden. Eine Sicherheitsgruppe muss eingebaut werden. -
Seite 9: Mindestrücklauftemperaturen / Rücklauftemperaturanhebung
Mindestrücklauftemperaturen / Rücklauftemperaturanhebung Mindestrücklauftemperaturen Um Taupunktunterschreitungen zu vermeiden, sind folgende Mindesttemperaturen einzuhalten. Brennstoff Öl Mindestrücklauftemperatur 30 °C 40 °C Mindestkesseltemperatur 38 °C 50 °C Rücklauftemperaturanhebungen Um die jeweilige Mindestrücklauftemperatur einzuhalten, können zwei Arten von Rück- lauftemperaturanhebungen angewendet werden. 1. Kesselkreispumpe – Mischer Anwendung: Ein- und Mehrkesselanlagen mit “Hydraulischer Weiche”... -
Seite 10: Rücklauftemperaturanhebung
Steigt die Rücklaufisttemperatur über den Rücklaufsollwert, so wird der Bypass des Mischers durch die Mischeransteuerung weiter geschlossen, dadurch fließt weniger Heizwasser über den Bypass des Mischers. Ist kein Heiz-oder Speicherkreis aktiv, so ist der Bypass voll geöffnet. Achtung Weitere elektronische Rücklaufanhebungen siehe Wolf- Hydraulikschemen. 3043006_201305... -
Seite 11: Planungshinweise Wasseraufbereitung
Planungshinweise Wasseraufbereitung Empfohlene Entsalzung: - Entsalzung über Mischbettpatronen. Dies sind mehrstufige Ionenaustauscher. Wir empfehlen bei der Erstbefüllung und später bei Bedarf z.B. die Patronen GD/GDE der Firma Grünbeck auszuleihen. - Entsalzung über Umkehrosmose - Nachfüllen von destilliertem Wasser Aufbereitung des Heizungswassers Wir empfehlen einen pH-Wert des Heizungswassers auch bei Mischinstallationen aus in Anlehnung an VDI 2035: verschiedenen Werkstoffen zwischen 8,2 und 9,5. - Seite 12 Planungshinweise Wasseraufbereitung Wenn die Gesamthärte zu hoch ist, muss ein Teil des Füll-, und Ergänzungswassers enthärtet werden. Es müssen A % entsalztes Wasser eingefüllt werden: A = 100% – [(C – 0,1 °dH) / (C – 0,1 °dH)] x 100% Trinkwas.
- Seite 13 Anlagenbuch Planung Standort Kesselleistungen kleinste Kesselleistung kleinste Kesselleistung der Anlage Kmin Anlagenleistung K.ges. K,ges Anlagevolumen Anlage Maximal zu erwartende Ergän- Gesamte, während der Lebensdauer Ergänzung zungswassermenge der Anlage zu erwartende Menge Füll- und Ergänzungswassermenge V Anlage Ergänzung Gesamthärte des Trinkwassers °dH z.B.
- Seite 14 Inbetriebnahme Die erste Inbetriebnahme und die Bedienung des Heizkessels, sowie die Ein- weisung des Betreibers muss von einem qualifizierten Fachmann durchgeführt werden. • Kessel und Anlage auf Dichtheit prüfen. Wasseraustritt ausschließen Überhitzungs- und Verbrühungsgefahr. • Einwandfreie Montage des Abgaszubehörs prüfen. •...
- Seite 15 Inbetriebnahme Inbetriebnahmearbeiten Messwerte oder Bestätigung Gasart Erdgas E Erdgas LL Flüssiggas Wobbe-Index kWh/m³ Betreibsheizwert kWh/m³ Überprüfung der Geräteausrüstung (Erdgas E / Erdgas LL / Flüssiggas) Bei Erdgas LL und Flüssiggas umrüsten auf andere Gasarten. Gas-Dichtheitskontrolle bis zur Gasarmatur durchgeführt? Abgassystem kontrolliert? Hydraulik auf Dichtheit kontrolliert? Gerät und Anlage entlüftet? Anlagendruck überprüft?
- Seite 16 Brenneranschluss Brenneranschluss Die Richtlinien der TRD 411 (Ölfeuerungen) und der TRD 412 (Gasfeuerungen) sind zu beachten. Die Gasinstallation der Anlage ist nach den Bestimmungen des DVGW-Regelwerkes 90° Gas und den technischen Anschlussbedingungen (TAB) des Gasversorgungsunter- nehmens auszuführen und zu betreiben. MKS-85-140 nach DIN EN 226 auf Brennergröße anpaßbar Brenner- MKS-190 -...
- Seite 17 Elektoanschluss Elektroanschluss Die Heizkreispumpe(n), Rücklaufbeimischpumpe und die Speicherladepumpe(n) sind bauseits über einen Schütz anzuschließen, wenn: - Drehstrompumpen (400 V) angeschlossen werden. - Die Stromaufnahme von Brenner und Pumpen größer als jeweils 2 A ist. - Die gesamte Stromaufnahme der Regelung überschritten wird. Netzanschluss 230V 50 Hz 10 A Anschluss für bauseitige Sicherheitseinrichtung zur Regelung...
-
Seite 18: Sicherheitstechnische Ausrüstung
Sicherheitstechnische Ausrüstung Sicherheitstechnische Ausrüstung Sicherheitsventil Belüftung/ Entlüftung Maßgebliche Norm DIN EN 12828 Beispiel für: Offene, physikalisch abgesicherte Wär- Ausdehnungs- meerzeugungsanlagen mit Vorlauftempe- gefäß raturen bis 105°C. Bei höheren temperaturen bitte die DIN Prüfleitung EN 12953 beachten. Wärmever- braucher Thermometer Kappenventil Absperrventil Kesselfüll- und Entleerungshahn... - Seite 19 Sicherheitstechnische Ausrüstung Sicherheitstechnische Ausrüstung Wärmeverbraucher Thermometer Maßgebliche Norm DIN EN 12828 Beispiel für: Heizkreispumpe Geschlossene, thermostatischabgesicher- Sicherheitsventil Fremddruck- te Wärmeerzeugungsanlagen mit Vorlauf- überwachung Offener Entspannungstopf temperaturen bis 105 °C. Bei höheren Temperaturen bitte die DIN Wassermangelsicherung Belüftung/ EN 12953 beachten. Entlüftung Maximaldruck- begrenzer...
- Seite 20 Sicherheitstechnische Ausrüstung Thermometer In die Vorlaufleitung jedes Heizkessels ist eine Temperaturanzeigeeinrichtung mit min- destens 20% größerem Anzeigebereich als die maximale Betriebstemperatur einzu- bauen. Manometer Jeder Heizkessel muss ein Manometer mit mindestens 50% größerem Anzeigebereich als der maximale Betriebsdruck mit unmittelbarer Verbindung zum Wasserraum oder in direkter Nähe zum Vorlauf haben.
-
Seite 21: Überschlägige Planung Von Schorn- Steinquerschnitten
Überschlägige Planung von Schorn- steinquerschnitten Überschlägige Planung: Runde Querschnitte Erforderlicher Schornstein- durchmesser in cm Wirksame Schornsteinhöhe in m Quadratische Querschnitte 30x30 25x25 Erforderlicher Schornstein- durchmesser in cm 22x22 20x20 18x18 16x16 14x14 12x12 10x10 Wirksame Schornsteinhöhe in m Hinweis: Wir empfehlen die Schornsteinauslegung vom Schornstein-Hersteller durchführen zu lassen. -
Seite 22: Ersatzteilnummern
2 Abstandhalter 3 Wärmedämmung 4 Rückwandverkleidung 5 Wärmedämmung 6 Wärmedämmung 7 Wärmedämmung 8 Seitenverkleidung 9 Wolf-Schild 10 Verkleidungsdeckel vorne 11 Verkleidungsdeckel links hinten 12 Verkleidungsdeckel rechts hinten 13 Typenschild Stahlheizkessel MKS 70 bis 550 kW Art.-Nr. Dichtungsschnur für Kesseltür, 3200 mm lang 16 41 401 Dichtung für Reinigungsöffnung... -
Seite 23: Störung-Ursache-Behebung
Störung-Ursache-Behebung Störung Ursache Behebung Brenner läuft nicht an Keine Spannung vorhanden Sicherung, elektrische Anschlüsse, Stellung bzw. geht auf Störung Betriebsschalter Regelung und Heizungs-Not- schalter überprüfen. Öltank leer / Öltank füllen / Gaszuleitung abgesperrt Gaszuleitung öffnen Brennerstörung Entstörknopf am Feuerungsautomaten drücken. (siehe Montageanleitung Brenner) Sicherheitstemperaturbegrenzer hat Entriegelung an der Regelung drücken. - Seite 24 92/42/EWG (Wirkungsgradrichtlinie) 2004/108//EG (EMV-Richtlinie) 2006/95/EG (Niederspannungsrichtline) wird das Produkt wie folgt gekennzeichnet: 0085 Mainburg, 02.04.2013 Gerdewan Jacobs i. V. Klaus Grabmaier Geschäftsleitung Technik Produktzulassung Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de...
