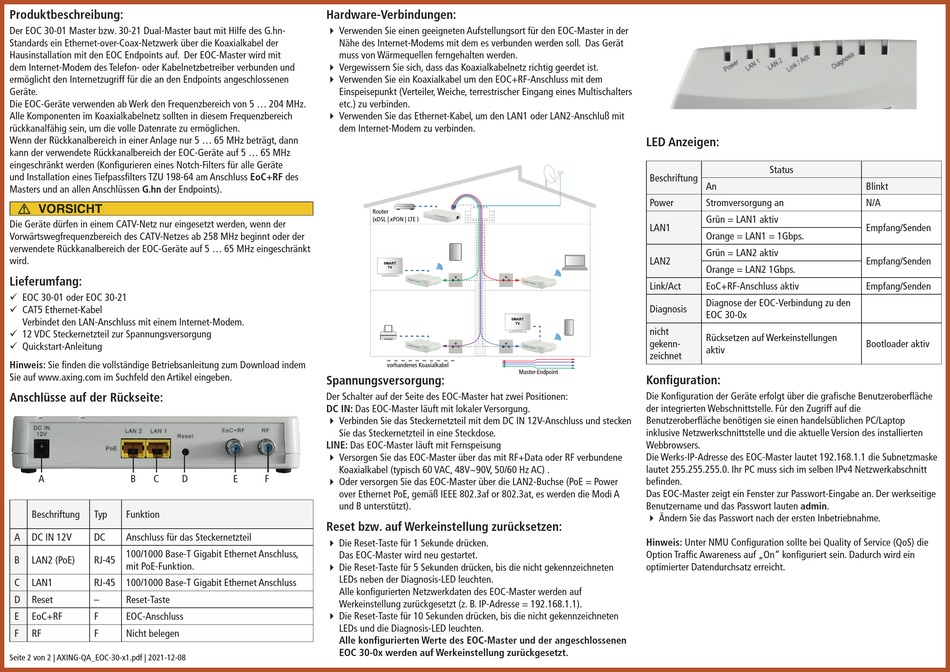

axing premium-line EOC 30-01 Schnellstartanleitung Seite 2

Produktbeschreibung:
Der EOC 30-01 Master bzw. 30-21 Dual-Master baut mit Hilfe des G.hn-
Standards ein Ethernet-over-Coax-Netzwerk über die Koaxialkabel der
Hausinstallation mit den EOC Endpoints auf. Der EOC-Master wird mit
dem Internet-Modem des Telefon- oder Kabelnetzbetreiber verbunden und
ermöglicht den Internetzugriff für die an den Endpoints angeschlossenen
Geräte.
Die EOC-Geräte verwenden ab Werk den Frequenzbereich von 5 ... 204 MHz.
Alle Komponenten im Koaxialkabelnetz sollten in diesem Frequenzbereich
rückkanalfähig sein, um die volle Datenrate zu ermöglichen.
Wenn der Rückkanalbereich in einer Anlage nur 5 ... 65 MHz beträgt, dann
kann der verwendete Rückkanalbereich der EOC-Geräte auf 5 ... 65 MHz
eingeschränkt werden (Konfigurieren eines Notch-Filters für alle Geräte
und Installation eines Tiefpassfilters TZU 198-64 am Anschluss EoC+RF des
Masters und an allen Anschlüssen G.hn der Endpoints).
Die Geräte dürfen in einem CATV-Netz nur eingesetzt werden, wenn der
Vorwärtswegfrequenzbereich des CATV-Netzes ab 258 MHz beginnt oder der
verwendete Rückkanalbereich der EOC-Geräte auf 5 ... 65 MHz eingeschränkt
wird.
Lieferumfang:
9 EOC 30-01 oder EOC 30-21
9 CAT5 Ethernet-Kabel
Verbindet den LAN-Anschluss mit einem Internet-Modem.
9 12 VDC Steckernetzteil zur Spannungsversorgung
9 Quickstart-Anleitung
Hinweis: Sie finden die vollständige Betriebsanleitung zum Download indem
Sie auf www.axing.com im Suchfeld den Artikel eingeben.
Anschlüsse auf der Rückseite:
A B C D
Beschriftung Typ Funktion
A DC IN 12V DC Anschluss für das Steckernetzteil
100/1000 Base-T Gigabit Ethernet Anschluss,
B LAN2 (PoE) RJ-45
mit PoE-Funktion.
C LAN1 RJ-45 100/1000 Base-T Gigabit Ethernet Anschluss
D Reset – Reset-Taste
E EoC+RF F EOC-Anschluss
F RF F Nicht belegen
Seite 2 von 2 | AXING-QA_EOC-30-x1.pdf | 2021-12-08
Hardware-Verbindungen:
 Verwenden Sie einen geeigneten Aufstellungsort für den EOC-Master in der
Nähe des Internet-Modems mit dem es verbunden werden soll. Das Gerät
muss von Wärmequellen ferngehalten werden.
 Vergewissern Sie sich, dass das Koaxialkabelnetz richtig geerdet ist.
 Verwenden Sie ein Koaxialkabel um den EOC+RF-Anschluss mit dem
Einspeisepunkt (Verteiler, Weiche, terrestrischer Eingang eines Multischalters
etc.) zu verbinden.
 Verwenden Sie das Ethernet-Kabel, um den LAN1 oder LAN2-Anschluß mit
dem Internet-Modem zu verbinden.
Router
(xDSL | xPON | LTE )
SMART
TV
vorhandenes Koaxialkabel
Spannungsversorgung:
Der Schalter auf der Seite des EOC-Master hat zwei Positionen:
DC IN: Das EOC-Master läuft mit lokaler Versorgung.
 Verbinden Sie das Steckernetzteil mit dem DC IN 12V-Anschluss und stecken
Sie das Steckernetzteil in eine Steckdose.
LINE: Das EOC-Master läuft mit Fernspeisung
 Versorgen Sie das EOC-Master über das mit RF+Data oder RF verbundene
Koaxialkabel (typisch 60 VAC, 48V~90V, 50/60 Hz AC) .
E F
 Oder versorgen Sie das EOC-Master über die LAN2-Buchse (PoE = Power
over Ethernet PoE, gemäß IEEE 802.3af or 802.3at, es werden die Modi A
und B unterstützt).
Reset bzw. auf Werkeinstellung zurücksetzen:
 Die Reset-Taste für 1 Sekunde drücken.
Das EOC-Master wird neu gestartet.
 Die Reset-Taste für 5 Sekunden drücken, bis die nicht gekennzeichneten
LEDs neben der Diagnosis-LED leuchten.
Alle konfigurierten Netzwerkdaten des EOC-Master werden auf
Werkeinstellung zurückgesetzt (z. B. IP-Adresse = 192.168.1.1).
 Die Reset-Taste für 10 Sekunden drücken, bis die nicht gekennzeichneten
LEDs und die Diagnosis-LED leuchten.
Alle konfigurierten Werte des EOC-Master und der angeschlossenen
EOC 30-0x werden auf Werkeinstellung zurückgesetzt.
LED Anzeigen:
Beschriftung
Power
LAN1
LAN2
Link/Act
Diagnosis
SMART
TV
nicht
gekenn-
zeichnet
Master-Endpoint
Konfiguration:
Die Konfiguration der Geräte erfolgt über die grafische Benutzeroberfläche
der integrierten Webschnittstelle. Für den Zugriff auf die
Benutzeroberfläche benötigen sie einen handelsüblichen PC/Laptop
inklusive Netzwerkschnittstelle und die aktuelle Version des installierten
Webbrowsers.
Die Werks-IP-Adresse des EOC-Master lautet 192.168.1.1 die Subnetzmaske
lautet 255.255.255.0. Ihr PC muss sich im selben IPv4 Netzwerkabschnitt
befinden.
Das EOC-Master zeigt ein Fenster zur Passwort-Eingabe an. Der werkseitige
Benutzername und das Passwort lauten admin.
 Ändern Sie das Passwort nach der ersten Inbetriebnahme.
Hinweis: Unter NMU Configuration sollte bei Quality of Service (QoS) die
Option Traffic Awareness auf „On" konfiguriert sein. Dadurch wird ein
optimierter Datendurchsatz erreicht.
Status
An Blinkt
Stromversorgung an N/A
Grün = LAN1 aktiv
Empfang/Senden
Orange = LAN1 = 1Gbps.
Grün = LAN2 aktiv
Empfang/Senden
Orange = LAN2 1Gbps.
EoC+RF-Anschluss aktiv Empfang/Senden
Diagnose der EOC-Verbindung zu den
EOC 30-0x
Rücksetzen auf Werkeinstellungen
Bootloader aktiv
aktiv
