Proline 300 FOUNDATION Fieldbus
4.3
Deckelsicherung
HINWEIS
Bestellmerkmal "Gehäuse", Option L "Guss, rostfrei": Die Deckel des Messumformerge-
häuses sind mit einer Deckelbohrung für eine Deckelsicherung vorbereitet.
Mithilfe von kundenseitig bereitgestellten Schrauben und einer Kette oder eines Kabel kann
die Deckelsicherung umgesetzt werden.
‣
Es wird empfohlen, Kabel oder Ketten aus rostfreiem Stahl zu verwenden.
‣
Wurde ein Schutzanstrich angebracht, wird die Verwendung eines Schrumpfschlauches
zum Schutz der Gehäusefarbe empfohlen.
1
1

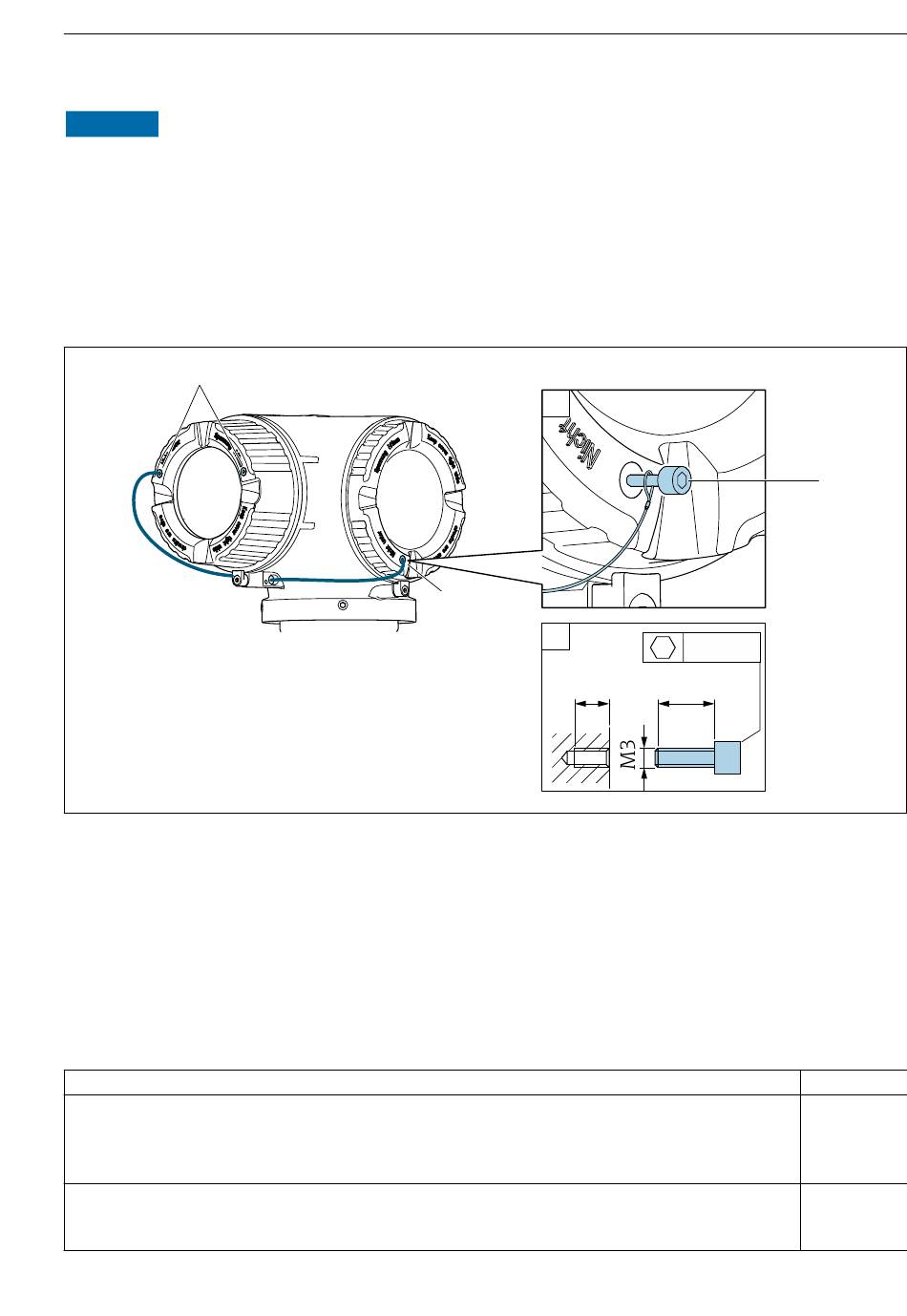

Deckelbohrung für die Sicherungsschraube
2
Sicherungsschraube für die Deckelsicherung
4.4
Montagekontrolle Messumformer
Die Montagekontrolle muss nach folgenden Arbeiten immer durchgeführt werden:
• Messumformergehäuse drehen
• Anzeigemodul drehen
Ist das Messgerät unbeschädigt (Sichtkontrolle)?
Messumformergehäuse drehen:
• Ist die Befestigungsschraube fest angezogen?
• Ist der Anschlussraumdeckel fest aufgeschraubt?
• Ist die Sicherungskralle fest angezogen?
Anzeigemodul drehen:
• Ist der Anschlussraumdeckel fest aufgeschraubt?
• Ist die Sicherungskralle fest angezogen?
Endress+Hauser
1
1
2
5 (0.2) min. 15 (0.6)
Montage
2
SW 2.5
A0029800
13
