Geräte (wie weitere Central Boxen, EX Bus Sensoren...)
• als Eingang für einen dritten Empfänger (900Mhz, EX Bus)
Der Steckplatz E1/R3 wird auch für die FW Updates genutzt.
R1 - Eingang für den ersten Empfänger mit seriellem Ausgang
(S.BUS, EX Bus oder PPM)
R2 - zweiter (backup) Eingang für Empfänger mit seriellem
Ausgang (S.BUS, EX Bus oder PPM)
• Der SWITCH Steckplatz ist reserviert für den Anschluss des
Magnetgebers oder des RC Switch (optionales Zubehör).
• BATT1 und BATT2 – MPX Steckplätze für den Anschluss von
max. zwei Akkus zur Versorgung der Empfangsanlage/Servos...
9
8
7
6
5
4
3
2
1
INPUT VOLTAGE 6-14V
18 channel protected servo interface
LED1
LED2
320
320

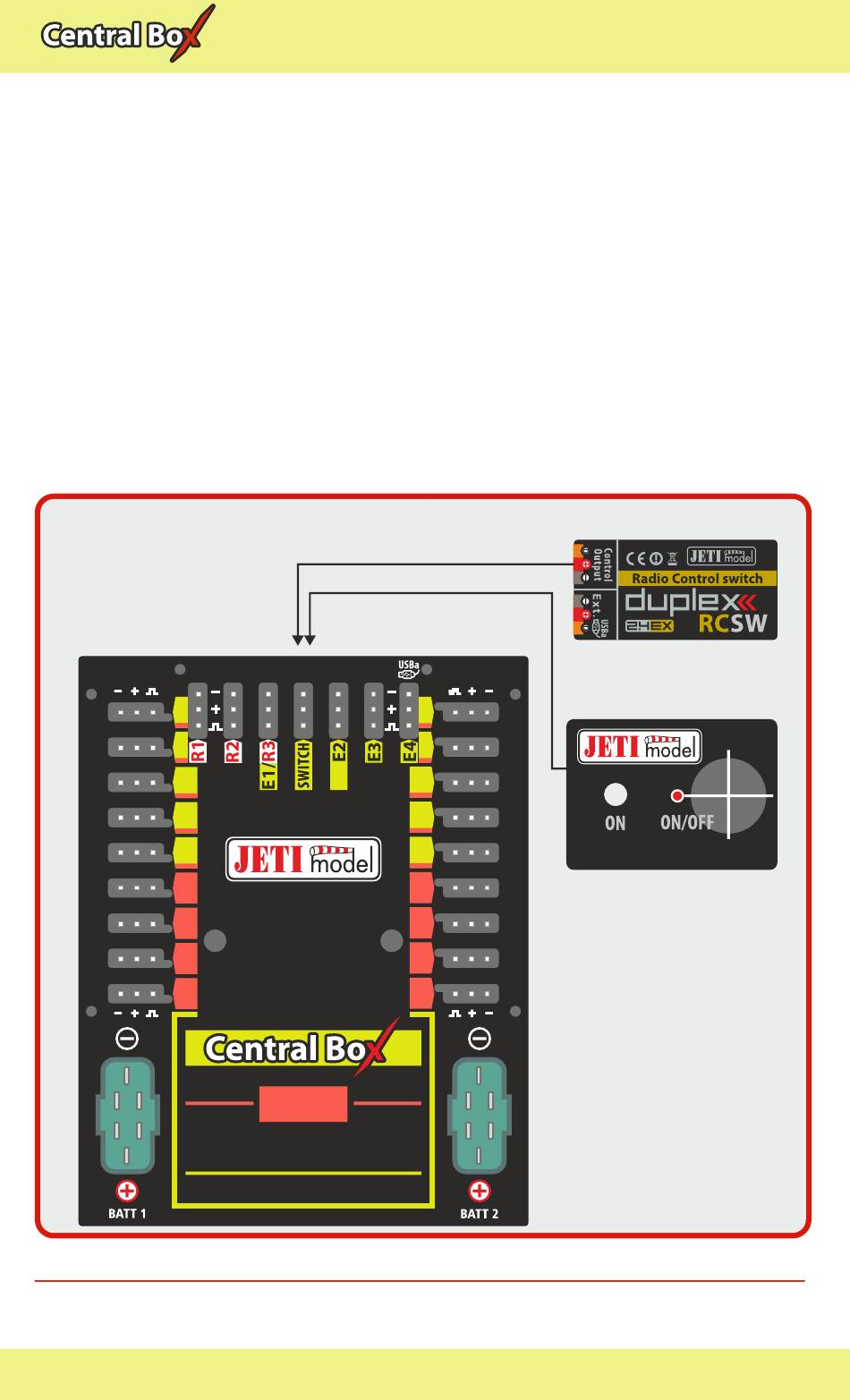

Fig. 1: Central Box 310/320 Beschreibung
10
11
12
13
14
15
16
17
18
7 DE
RC Switch
magnetischer
Schaltgeber
