- Seite 1 ® Central box 310 Central box 310 Central box 320 Central box 320 Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
2.3 Magnetischer EIN/AUS-Geber ..........8 DE 3. Verkabelung ..................9 DE 3.1 Stromversorgung der Central Box 310/320 ......9 DE 3.2 Über stromabsicherung der Servo - Steckplätze .... 11 DE 3.3 V e r b i n d u n g d e r C e n t r a l B o x z u m E m p f ä n g e r in der EX Bus ................ - Seite 3 5. Konfiguration über die JETI Duplex DC/DS Sender .... 22 DE 5.1 Grundeinstellungen ............. 23 DE 5.2 Alternative Funktionen der Steckplätze ......24 DE 5.3 Servo Fail-Safe ............... 25 DE 5.4 Servozuordnung ..............27 DE 5.5 Telemetrie ................27 DE 5.6 Telemetrie Min/Max ............
-
Seite 4: Einleitung
DEUTSCH Die Central Box 310/320 wurde für ein umfassendes Management m e h r e r e r S e r v o s i n e i n e m M o d e l l m i t h o h e n Sicherheitsansprüchen entworfen. -
Seite 5: Features
1.1 Features Central Box 310/320 • Central Box 310 (ohne Überstromabsicherung an den Servosteckplätzen) • Central Box 320 (mit Überstromabsicherung auf den Servosteckplätzen, davon 8 Steckplätze für starke, high power Servos und 10 Steckplätze für Standardservos). • Einstellbare Ausgangsspannung von 5V – 8,4V •... -
Seite 6: Beschreibung/Überblick

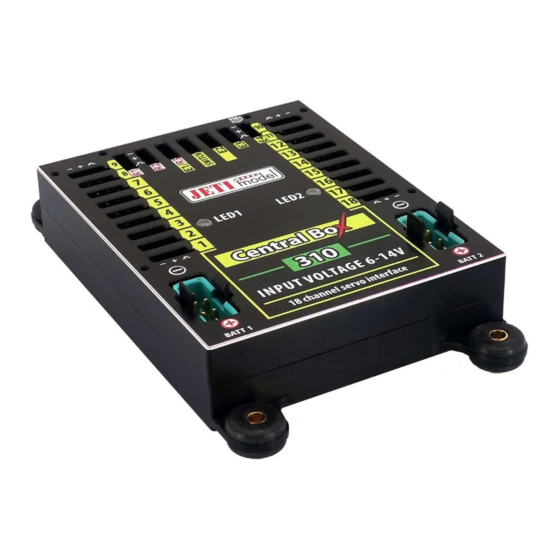

2 Beschreibung/Überblick 2.1 Central Box 310 • Central Box 310 bietet Steckplätze für bis zu 18 Servos (inkl. Unterstützung der DITEX TD Servotelemetrie). Die Central Box 310 enthält eine einstellbare Spannungsregelung (BEC). Die Ausgangsspannung kann für alle Steckplätze gleich zwischen 5V und 8,4V eingestellt werden. -
Seite 7: Central Box 320
• Der SWITCH Steckplatz ist reserviert für den Anschluss des Magnetgebers oder des RC Switch (optionales Zubehör). • BATT1 und BATT2 – MPX Steckplätze für den Anschluss von m a x . z w e i A k k u s z u r V e r s o r g u n g d e r Empfangsanlage/Servos…... - Seite 8 • BATT1 und BATT2 – MPX Steckplätze für den Anschluss von max. zwei Akkus zur Versorgung der Empfangsanlage/Servos… RC Switch magnetischer Schaltgeber LED1 LED2 INPUT VOLTAGE 6-14V 18 channel protected servo interface Fig. 1: Central Box 310/320 Beschreibung 7 DE...
-
Seite 9: Magnetischer Ein/Aus-Geber
2.3 Magnetischer EIN/AUS-Geber Mit dem magnetischen Schaltgeber wird die Central Box 310/320 ein-/ausgeschaltet. Das beiliegende Patchkabel verbindet den "Master" Port des magnetischen Schaltgebers mit Steckplatz „SWITCH" der Central Box 310/320. Da der Magnetschlüssel kodiert ist, ist es notwendig den Schlüssel in der korrekten Position auf den magnetischen Schaltgeber aufzusetzen. -
Seite 10: Verkabelung
Sie die folgenden Hinweise zur korrektem Verkabelung der einzelnen Komponenten. 3.1 Stromversorgung der Central Box 310/320 Die Central Box 310/320 kann über die MPX Steckungen mit bis zu zwei direkt angeschlossenen Akkus mit Strom versorgt werden. Die Stromversorgungen sollten minimal für 15A Dauerstrom und 90A Spitzenströme ausgelegt sein. - Seite 11 RC Switch Rsat 900 NG (R3) Rsat2 (R1) E1/E2 SATELLITE RECEIVER Ext. 900 NG Rsat2 (R2) magnetischer Schaltgeber Ext. LED1 LED2 INPUT VOLTAGE 6-14V 18 channel protected servo interface Fig. 3: Beispiel für den Einsatz der Central Box 10 DE...
-
Seite 12: Über Stromabsicherung Der Servo - Steckplätze
Sie, dass die Leistung der Sicherung stark temperaturabhängig ist. Bei hohen Umgebungstemperaturen (über 50 ° C) empfehlen wir die Verwendung der Central Box 310. Die gleiche Empfehlung gilt für die mechanische Koppelung mehrerer Servos. Die Central Box 320 erzeugt einen Alarm, wenn die Temperatur nach dem Start höher als 50 °... -
Seite 13: Verbindung Der Central Box Zum Empfänger In Der Ex Bus
E1/R3 auf „Empfänger" programmiert sein. Der serielle Ausgang eines jeden Empfängers wird auf EX Bus programmiert. Alle Einstellungen der Central Box 310/320 werden direkt über die Geräteübersicht des JETI Duplex DC/DS Senders vorgenommen. Für den Betrieb der Central Box310/320 mit zwei/drei Empfängern an einem JETI Duplex DC/DS Sender empfehlen wir den 2-Wege HF Modus. - Seite 14 Rsat 900 NG (R3) Rsat2 (R1) E1/E2 SATELLITE RECEIVER Ext. 900 NG Rsat2 (R2) magnetischer Schaltgeber Ext. LED1 LED2 INPUT VOLTAGE 6-14V 18 channel protected servo interface Fig. 5: Block diagram of Central Box 310/320 connection - EX Bus variant 13 DE...
-
Seite 15: Alternative Funktionen - Logischer Eingang
• über den JETI DC/DS Sender mit der Geräteübersicht (empfohlen bei EX Bus Beschaltung) • oder die JetiBox (separate JetiBox oder drahtlos über die JetiBox Emulation im Sendermenü) „see. Fig 5. " 3.4 Alternative Funktionen - logischer Eingang Der logische Eingang ist sehr hilfreich um bestimmte Betriebszustände des Modells am Sender der DS/DC Reihe zu signalisieren. -
Seite 16: Alternative Funktionen - Logischer Ausgang
3.5 Alternative Funktionen - logischer Ausgang Im Modus "digitaler Ausgang" werden auf diesem Steckplatz nur log.1 oder log.0 ausgegeben. Es werden keine Servosignale generiert! Abhängig von der (z.B. Schalterstellungen am Sender) Signalimpulslänge für diesen Kanal wird der logische Pegel ausgegeben. Liegt der "Servoweg" auf diesem Kanal unter 0% (in der Regel unter 1,5ms Impulslänge) gibt der logische Ausgang für diesen Kanal "0"... -
Seite 17: Konfiguration Über Die Jetibox
Sie bereits die verbrauchte Kapazität der Akkus. Wird der R Taster (nach rechts) auf der JETIBOX gedrückt, gelangen Sie in das Expandermenü. Für die Central Box 310/320: Im Expandermenü zeigt die zweite Reihe im Display die angeschlossenen Sensoren der Steckplätze E1/R3, E2, E2 und E4. -
Seite 18: Minimum / Maximum Values
Fig. 8: Darstellung der Servoausgänge Hier die Darstellung der Servoausgänge (alle OK): • Temperature - aktuelle Temperatur der Central Box • Information on the status of receivers - Anzahl der erkannten Kanäle und Impluszeiten. 4.2 Minimum / Maximum values *CENTRAL BOX*: MIN / MAX – mit Druck auf die Taste D ( a b w ä r t s / d o w n ) g e l a n g e n S i e i n d i e A n z e i g e d e r minmalen/maximalen Wer te von Spannung, Strom, Temperatur und Status der Empfänger die während des... -
Seite 19: Grundeinstellungen
Statistik der empfangenen Signale in Prozent (%) • R1: Prozentsatz der Betriebzeit mit Verfügbarkeit der Empfängers 1 • R2: Prozentsatz der Betriebzeit mit Verfügbarkeit der Empfängers 2 • R3: Prozentsatz der Betriebzeit mit Verfügbarkeit des Empfängers 3 • O ver-I Monitor (CB320) - Anzeige vom Status der Servoausgänge der Central Box;... -
Seite 20: Out Pin Einstellungen (Der Steckplätze)
einem anderen aktiven Empfänger. Diese Strategie wurde in den vorherigen Versionen der Firmware verwendet. - Timeout (80ms) – Wenn die Verbindung zum Empfänger länger als 80 ms unterbrochen wird, wechselt die Central Box zu einem anderen aktiven Empfänger. - Mixing – Die Central Box kombiniert Daten von allen aktiven Empfängereingängen und verwendet sie paketweise für Servos. - Seite 21 • Y1 to Y18: Y1 bis Y18: Functionen: Servo-Steckplatz, digitaler Eingang, digitaler Ausgang und Ditex-Servo • E1/R3: Telemetriesensorensteckplatz, JETIBOX, EX Bus und Empfänger • E2, E3 - Telemetriesensorensteckplatz und EX Bus , S.Bus Ausgang (nur E2) • E4 - Functions - Telemetrieeingang, EX Bus für den Anschluß von EX Bus-fähigen Geräten, JETIBOX •...
-
Seite 22: Alarms
TriggerLevel Y – der Schaltpunkt auf dem Betätigungskanal für die Endscheidung log.0 / log.1 OppositeDirection Y- Umkehrung der Wege für log.0 / log.1 (wie Servoreverse) FailSafe.Y- setup of the Central Box behavior in case of the signal loss • repeat Y – Wiederholung des zuletzt gültig empfangenen Signals für log. -
Seite 23: Konfiguration Über Die Jeti Duplex Dc/Ds Sender
Firmwareversion und dem Menü für die Resettfunktion der Central Box. • Language Setup - (Central Box 310/320) Spracheinstellung für die Jetibox • PresetToSetup – Druck auf die Tasten R and L (rechts und links) gleichzeitig und länger setzt die Central Box in den Lieferzustand zurück... -
Seite 24: Grundeinstellungen
5.1 Grundeinstellungen • I m p u l s g e s c h w i n d i g k e i t – E i n s t e l l u n g D e r Impulsgeschwindigkeit für die Servos (Standard: Autosynchronous mode, Übernahme vom Sender ). -
Seite 25: Alternative Funktionen Der Steckplätze
Assist- Empfänger mit Standardempfänger (n) geeignet. Es kann zu inkonsistenten Servodaten kommen, wenn das Signal vom Assist-Empfänger mit dem Signal vom Standardempfänger gemischt wird. Ebenso wird diese Einstelklung nicht bei Einsatz eines 900Mhz Backup Empfängers empfohlen. Bitte beachten Sie, dass die Umschaltstrategie für als EX-Bus- Ausgang konfigurierte Ports dieselbe ist wie im Timeout-Modus (150 ms). -
Seite 26: Servo Fail-Safe
• logischer Ausgang – log.0 oder 1 wird durch einen zugeordneten Eingangskanal umgeschaltet. Das ist im allgemeinen ein Schaltanal. Liegt dessen Position im negativen Servowegbereich, dann wird „logisch 0" ausgegeben. Liegt der Kanal im positiven Bereich, dann wir „logisch 1" ausgegeben. •... - Seite 27 Signalverlustes das programmierte Servosignal individuell ausgegeben (OUT off, Hold, Failsafeposition). • Fail-Safe Verzögerung – die Zeitspanne vom Signalverlust bis zur Bereitstellung des programmierten Failsafesignals für die Servos. In dieser Zeit wird die Stellung der Servos vor Eintritt des Signalverlustes beibehalten (Hold). •...
-
Seite 28: Servozuordnung
5.4 Servozuordnung • Servo Nr. – Zuweisung der Servokanäle des Senders an die Servoausgänge der Central Box (Output pin). • Gruppe – Zuordnung des Ser voausganges zu einer bestimmten und gleichzeitigen Übertragungsgruppe Fig. 13: Geräteübersicht-Servo Output Mapping 5.5 Telemetrie • Temp. -
Seite 29: Telemetrie Min/Max
5.6 Telemetrie Min/Max • R e s e t s c h a l t e r M i n / M a x – h i e r k a n n e i n G e b e r (Schalter/Stick/Drehgeber…) des DC/DS Senders für die Löschung der aufgezeichneten Werte Kapazität und Minimum/Maximum Werte der Central Box ausgewählt werden. -
Seite 30: Rücksetzen In Den Lieferzustand
5.7 Rücksetzen in den Lieferzustand • Reset in den Lieferzustand – Rücksetzen der Central Box in den Lieferzustand Firmware update Die Firmeware der Central Boxen kann mittels dem JETI USBa Adapter über den PC erneuert werden. Dazu geht man folgendermaßen vor: Auf der JETI Website http://www.jetimodel.com und dann unter „Support"... -
Seite 31: Eingangsspannung
USBa LED1 LED2 USB adapter Eingangsspannung INPUT VOLTAGE 6-14V BATT1 18 channel protected servo interface Sicherheitshinweise für Arbeiten mit Magneten Da die Central Box über einen starken Magneten EIN/AUS geschaltet werden kann, sind folgende Sicherheitshinweise notwendig. Der Magnet ist in einem praktischen Aluhalter mit Handschlaufe untergebracht. -
Seite 32: Technische Daten Der Central Box
Verbindlichkeit von JETI model die ursprünglichen Kosten des gekauften Bausatzes überschreiten. Weiter behält sich JETI model das Recht vor, diese Garantie ohne Benachrichtigung zu ändern oder zu modifizieren. Da JETI model keine Kontrolle über den Endzusammenbau oder das für den Zusammenbau verwendete Material hat, kann keine Haftung für... - Seite 33 Ihrem Händler oder den Hersteller zur Verfügung gestellt. Technischer Support Haben Sie Fragen, Anregungen oder sind unsicher im Umgang mit unseren Produkten, kontaktieren Sie uns direkt JETI model s.r.o. www.jetimodel.com oder stellen Ihre Fragen Ihrem Händler oder Importeur. 32 DE...
-
Seite 34: Declaration Of Conformity
EU Directive EMC 2014/30/EU, RoHS 2011/65/EU and (EU) 2015/863 This declaration of conformity is issued under the sole responsibility of the manufacturer. Producer: JETI model s.r.o. Lomená 1530, 742 58 Příbor, Česká republika IČ 26825147 Declares, that the product... - Seite 35 E l e k t r i c k á z a ř í z e n í o p a t ř e n á symbolem přeškrtnuté popelnice nesmějí být vyhazována do běžného domácího odpadu, namísto toho je n u t n o j e o d e v z d a t v e specializovaném zařízení...
- Seite 36 JETI model s.r.o. Lomená 1530, 742 58 Příbor Czech Republic www.jetimodel.com info@jetimodel.cz...
