2.3 Magnetischer EIN/AUS-Geber
Mit dem magnetischen Schaltgeber wird die Central Box 310/320
ein-/ausgeschaltet. Das beiliegende Patchkabel verbindet den
"Master" Port des magnetischen Schaltgebers mit Steckplatz
„SWITCH" der Central Box 310/320. Da der Magnetschlüssel kodiert
ist, ist es notwendig den Schlüssel in der korrekten Position auf den
magnetischen Schaltgeber aufzusetzen. Dazu finden Sie auf dem
Aluträger des Magneten und der Grundplatte des magnetischen
Schaltgebers eine punktförmige Markierung. Beide Markierungen
müssen zu einander zeigen.
Led Eingeschaltet

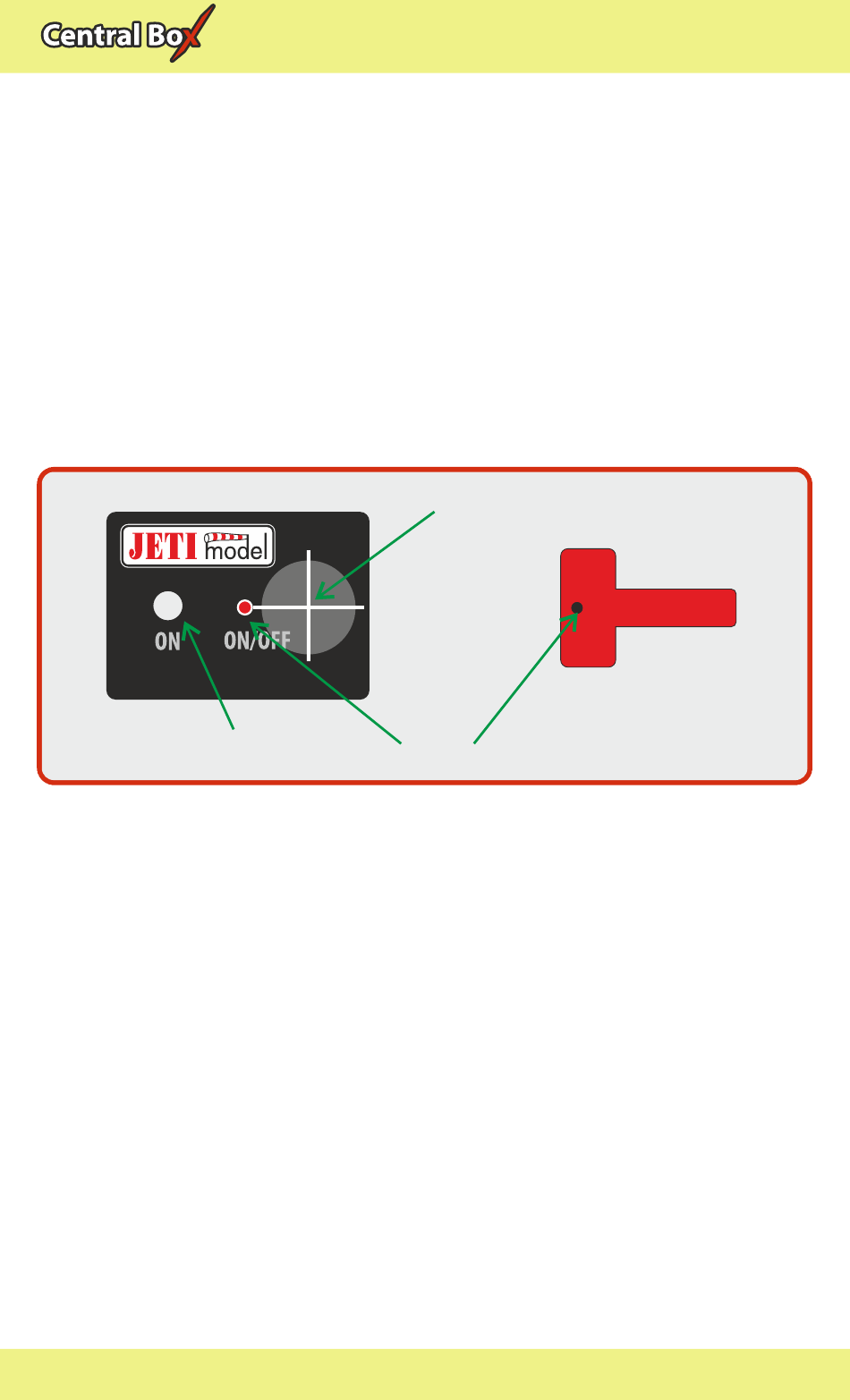

Fig. 2: Beschreibung magnetischer EIN/AUS-Geber und Schlüssel
Grüne LED
- eine blinkende LED signalisiert eine saubere Erkennung des
magnetischen Schlüssels
- eine dauerleuchtende LED signalisiert den eingeschalteten
Zustand
Wird der Magnetschlüssel mit richtiger Ausrichtung aus den
magnetischen Schaltgeber gehalten, schaltet der magnetische
Schaltgeber nach einer Sekunde ein. Die grüne LED leuchtet
dauerhaft.
Das Abschalten wird auf die gleiche Weise vorgenommen, der
Manetschlüssel wird aufgesetzt und die die grüne LED erlischt nach
ca. einer Sekunde. Der Schaltgeber ist nun aus.
Zielmarkierung
Schlüsselmarke
