• über den JETI DC/DS Sender mit der Geräteübersicht (empfohlen
bei EX Bus Beschaltung)
• oder die JetiBox (separate JetiBox oder drahtlos über die JetiBox
Emulation im Sendermenü)
„see. Fig 5. "
3.4 Alternative Funktionen - logischer Eingang
Der logische Eingang ist sehr hilfreich um bestimmte
Betriebszustände des Modells am Sender der DS/DC Reihe zu
signalisieren. Dazu werden keine weiteren Sensoren benötigt.
Beispiel: an einem Arm eines Klapptriebwerkes wird ein
Endanschlagstaster montiert. Wird der Triebwerksarm nun
ausgefahren und liegt an diesem Schalter an, meldet der Sender
das korrekte Ausfahren akustisch durch eine Sprachausgabe.
D i e s e k a n n u n t e r " e r w e i t e r t e E i n s t e l l u n g e n >
Sprachausgabe/Ereignis" dem logischen Eingang zugeordnet
werden. Hierbei entspricht log.1 dem offenen Schalter und log. 0
dem geschlossenen Schalter. Hier niemals eine Spannung anlegen!
Der Taster verbindet nur den Minuspol der Steckplatzes mit dem
Signal-Pin = log.0. Ist der Taster offen wird der logische Zustand 1
signalisiert (PullUp Widerstände sind eingebaut).

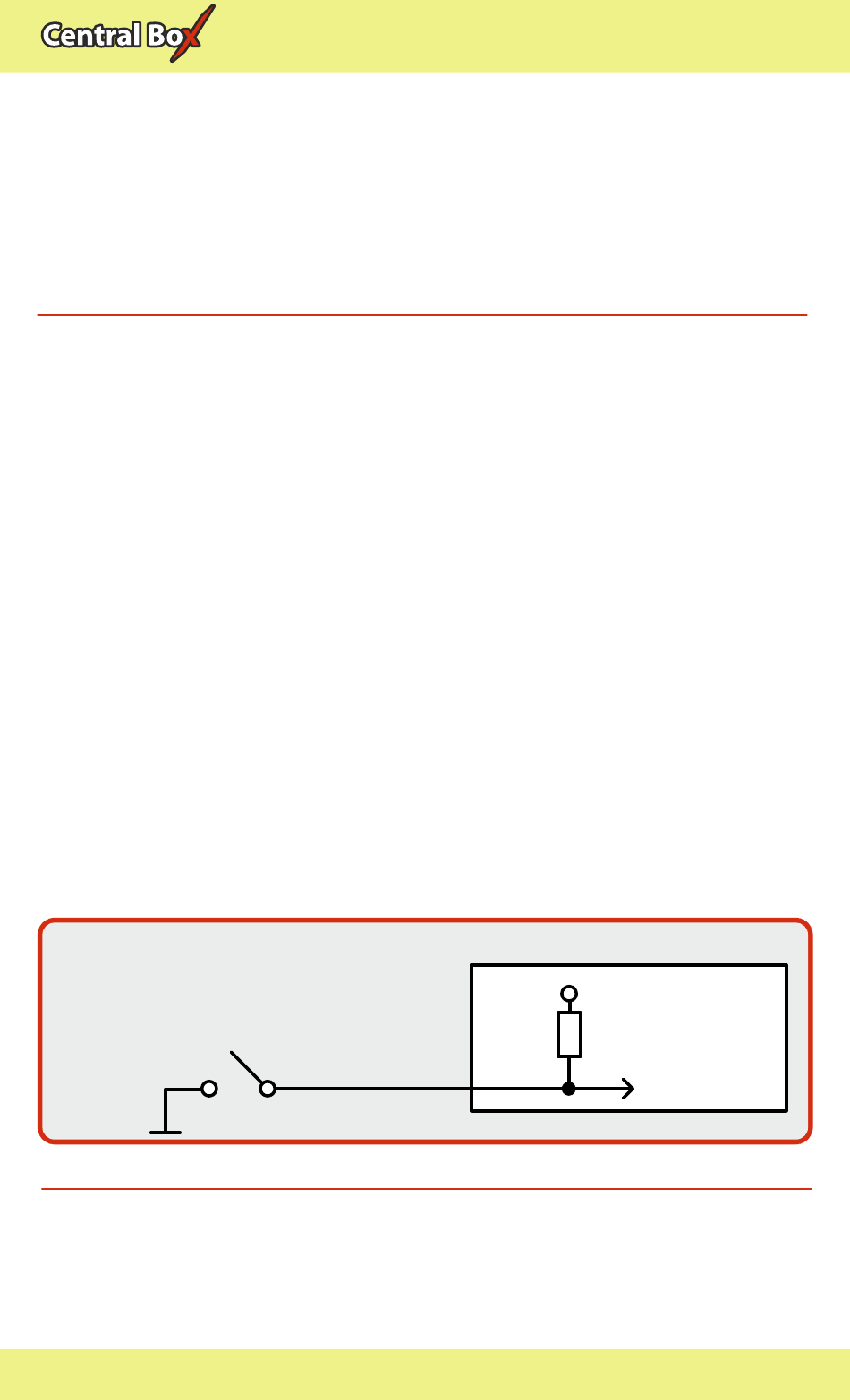

Contact, end switch
Fig. 6 configuration of servo output pin as digital input
1
14 DE
Central Box
+
Typ.
