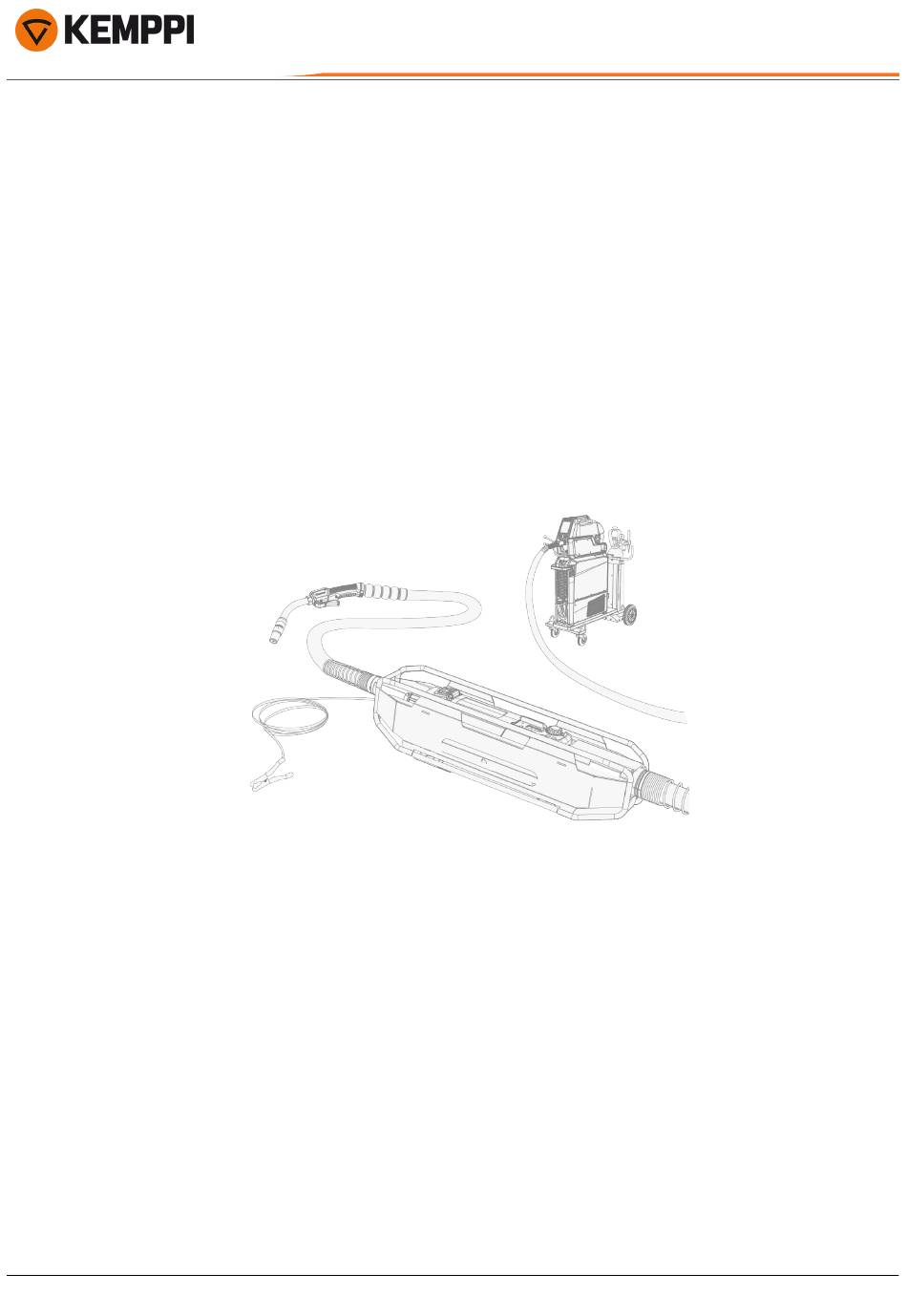

- Seite 1 SuperSnake GTX Bedienungsanleitung - DE SuperSnake GTX Bedienungsanleitung © Kemppi 1921930 / 2144...
-
Seite 2: Inhaltsverzeichnis
2.6 Einlegen des Zusatzwerkstoffs in das Zwischenvorschubgerät 2.7 Einstellungen des Schutzgases 2.8 Vorbereitung der Kühleinheit 3. Wartung 3.1 Austausch des Drahtleiters 3.2 Entsorgung 4. Technische Daten 4.1 SuperSnake GTX Technische Daten 4.2 Auswahl des Vorschubrollen-Kits 4.3 Wahl des Drahtleiters. 4.4 Bestellen © Kemppi 1921930 / 2144... -
Seite 3: Allgemeines
Bedienungsanleitung - DE 1. ALLGEMEINES Kemppi SuperSnake GTX ist ein Zwischenvorschubgerät, das für den professionellen Einsatz beim MIG/MAG-Schweißen entwickelt wurde. In Verbindung mit dem Schutzrahmen ist SuperSnake GTX besonders robust und langlebig in schwer zugänglichen Schweißbereichen. SuperSnake GTX-kompatible Geräte: •... -
Seite 4: Haftungsausschluss
Angaben zu gewährleisten, übernimmt Kemppi keine Haftung für Fehler und Auslassungen. Kemppi behält sich jederzeit das Recht vor, die Spezifikationen des beschriebenen Produkts ohne vorherige Ankün- digung zu ändern. Ohne vorherige Genehmigung von Kemppi darf der Inhalt dieser Anleitung weder kopiert, auf- gezeichnet, vervielfältigt noch übermittelt werden. -
Seite 5: Beschreibung Der Ausrüstung
Bedienungsanleitung - DE 1.1 Beschreibung der Ausrüstung Das Zwischenvorschubgerät SuperSnake GTX von Kemppi ist eine kombinierte Lösung für den Drahtvorschub auf Distanz und das Schweißen mit eingeschränktem Zugang mit oder ohne Wasserkühlung. Er erweitert die Reichweite von MIG/MAG-Schweißbrennern auf bis zu 30 Meter und ermöglicht einen einfachen Drahtvorschub auf Distanz für eine Viel- zahl von Zusatzdrähten. -
Seite 6: Anschlüsse An Der Vorderseite Des Zwischenvorschubgeräts
SuperSnake GTX Bedienungsanleitung - DE Druckarmverriegelung und Einstellmechanismus Drahtvorschubrolle (Antriebsrolle) Drahtvorschubrolle (Druckrolle) Drahtauslass-Führungsrohr Führungsspitze für Drahteinlauf Zwischenvorschubgerät-Bedienfeld >> Anzeigen für Drahtvorschubgeschwindigkeit / Schweißstrom und für die Feineinstellung >> Fehleranzeige (rot), Warnanzeige (gelb) Bedienknöpfe >> A: Drahtvorschubgeschwindigkeit und/oder Schweißstrom >> B: Feineinstellung (z. B. Spannung, abhängig vom Schweißprozess) Automatische Aktivierung des Einstellknopfes: Wenn die Einstellknöpfe nicht benutzt werden, werden sie auto-... -
Seite 7: Anschlüsse An Der Rückseite Des Zwischenvorschubgeräts
SuperSnake GTX Bedienungsanleitung - DE Anschlüsse an der Rückseite des Zwischenvorschubgeräts Euro-Anschluss für Schweißkabel (für Schlauchpaket vom Drahtvorschub) Steuerkabelanschluss (für Schlauchpaket vom Drahtvorschub) Anschluss für Synchronisationskabel des Zwischenvorschubgeräts (für Schlauchpaket vom Drahtfeeder) Zwischenkabel Schweißkabel (mit Eurostecker) Steuerkabel Synchronisationskabel für Zwischenvorschubgerät Spannungssensorkabel Kühlmittelschläuche... -
Seite 8: Seriennummer
SuperSnake GTX Bedienungsanleitung - DE IDENTIFIKATION DER AUSRÜSTUNG Seriennummer Die Seriennummer der Maschine ist dem Typenschild oder einer anderen Position auf dem Gerät zu entnehmen. Bitte nennen Sie die richtige Seriennummer des Produkts, wenn Ersatzteile bestellt oder Reparaturen vor- genommen werden müssen. -
Seite 9: Installation
Kühler und Spannungssensorkabel abgeschlossen sind. Zwischenvorschubgerät anheben Das SuperSnake GTX Zwischenvorschubgerät kann mit einem Hebezeug und einem 4-beinigen Gurt, der an den Ecken des Schutzrahmens befestigt ist, angehoben werden. Ohne den Schutzrahmen ist das Anheben des Zwi- schenvorschubgeräts mit einem Hebezeug nicht möglich. -
Seite 10: Installation Des Zwischenvorschubgeräts
Es wird nicht empfohlen, gerändelte Vorschubrollen in der Hauptdrahtvorschubeinheit zu verwenden, wenn Sie den SuperSnake GTX Zwischenvorschub einsetzen. Sie können zu viel Reibung auf den Fülldraht am Ende des Draht- vorschubs ausüben und so das bestmögliche Ergebnis mit dem SuperSnake GTX verhindern. - Seite 11 SuperSnake GTX Bedienungsanleitung - DE Entfernen Sie die Sicherungsstifte (B) der Vorschubrolle, indem Sie sie nach oben ziehen. Installieren Sie die Drahteinlassführungsspitze. Befestigen Sie das Bauteil mit einem Schraubenschlüssel. Installieren Sie die Drahtauslassführung, indem Sie sie vom Schweißbrennerende des Zwischenvorschubgeräts aus einführen.
- Seite 12 SuperSnake GTX Bedienungsanleitung - DE Montieren Sie die Antriebsrolle mit dem gezahnten Rollenteil nach unten und sichern Sie den Befestigungsstift/die Kappe. Achten Sie darauf, dass die Nut an der Unterseite der Rolle mit dem Kreuzungsstift an der Antriebswelle fluchtet. Montieren Sie die Andruckrolle mit dem gezahnten Rollenteil nach unten und befestigen Sie den Befes- tigungsstift/die Kappe.
- Seite 13 SuperSnake GTX Bedienungsanleitung - DE Schließen Sie den Druckarm. Zum Einstellen des Drahtvorschubrollendrucks, siehe "Druckeinstellung der Vorschubrolle" auf der nächsten Seite. © Kemppi 1921930 / 2144...
-
Seite 14: Druckeinstellung Der Vorschubrolle
SuperSnake GTX Bedienungsanleitung - DE 2.2 Druckeinstellung der Vorschubrolle Stellen Sie den Druck der Vorschubrolle mit der Einstellrolle ein, die auf dem Druckarm montiert ist. Die aufgebrachte Last sollte ausreichend sein, um eine leichte, von Hand auf den Zusatzwerkstoff angewandte Bremskraft zu überwinden, wenn der Draht aus der Stromdüse des Schweißbrenners austritt. - Seite 15 Die Verwendung von gerändelten Vorschubrollen in der Hauptdrahtvorschubeinheit wird beim Einsatz eines SuperSnake GTX nicht empfohlen. Wenn das SuperSnake GTX-Zwischenvorschubgerät in den Einstellungen der X5 FastMig-Schweißausrüstung aus- gewählt ist, führt die Drahtvorschubfunktion den Draht automatisch dem System zu, wenn die Drahtvorschubtest- Taste am Drahtvorschub gedrückt wird.
-
Seite 16: Verbinden Des Zwischenvorschubgeräts
SuperSnake GTX Bedienungsanleitung - DE 2.3 Verbinden des Zwischenvorschubgeräts Das Schweißkabel mit Eurostecker überträgt Schweißstrom, Schutzgas und Zusatzdraht. Der separate Steu- erkabelanschluss wird für zusätzliche Schweißsteuerungen (z. B. Fernsteuerung) verwendet. Alle Kabel des Zwischenvorschubgeräts sollten angeschlossen werden, bevor das Zwischenvorschubgerät in den Schutzrahmen eingebaut wird. - Seite 17 SuperSnake GTX Bedienungsanleitung - DE Wenn eine Wasserkühlung verwendet wird, schließen Sie die Kühlschläuche an und verlegen Sie sie unter den Hal- terungen am Zwischenvorschubgerät-Boden. Kühlschläuche sind farbcodiert. Wenn ein Spannungssensorkabel verwendet wird, schließen Sie das Kabel an und verlegen Sie es unter den Hal- terungen am Zwischenvorschubgerät.
- Seite 18 Länge des Zwischenvorschubgerät-Schlauchpakets aus. Weitere Informationen finden Sie in der Betriebsanleitung Ihres Schweißgeräts (X5 FastMig: hier). Wenn der SuperSnake GTX nicht in den Einstellungen verfügbar ist und Sie ein kompatibles Schweißgerät verwenden, muss die Firmware Ihres Schweißgeräts auf die neueste Release-Version aktualisiert werden.
-
Seite 19: Einbau Des Zwischenvorschubgeräts In Den Schutzrahmen
SuperSnake GTX Bedienungsanleitung - DE 2.4 Einbau des Zwischenvorschubgeräts in den Schutzrahmen Der Schutzrahmen bietet Halt und Schutz für das Zwischenvorschubgerät selbst sowie für die angeschlossenen Kabel. Alle Kabel des Zwischenvorschubgeräts sollten angeschlossen werden, bevor das Zwischenvorschubgerät in den Schutzrahmen eingebaut wird. - Seite 20 SuperSnake GTX Bedienungsanleitung - DE Drehen Sie das Zwischenvorschubgerät wieder in die richtige Richtung (Zwischenvorschubgerät-Seite nach oben). © Kemppi 1921930 / 2144...
-
Seite 21: Vorbereiten Des Zusatzwerkstoffs
SuperSnake GTX Bedienungsanleitung - DE 2.5 Vorbereiten des Zusatzwerkstoffs Installieren Sie die Drahtspule in den Drahtvorschub gemäß der Betriebsanleitung des Drahtvorschubs. Beachten Sie auch das Folgende: Scharfe Kanten an der Spitze des Zusatzwerkstoffs können den Drahtleiter beschädigen. Schneiden Sie alle verformten Abschnitte ab. Nehmen Sie eine feine Feile oder ein Schleifleinen und entfernen Sie damit alle scharfen Kanten von der Drahtspitze, bevor Sie den Zusatzwerkstoff in den Zwischenvorschub führen. -
Seite 22: Einlegen Des Zusatzwerkstoffs In Das Zwischenvorschubgerät
SuperSnake GTX Bedienungsanleitung - DE 2.6 Einlegen des Zusatzwerkstoffs in das Zwischenvorschubgerät Richten Sie das Zwischenvorschubgerät-Kabel aus. Stellen Sie sicher, dass die Druckarme des Drahtvorschubmechanismus geschlossen und sowohl im Drahtvorschub als auch im Zwischenvorschub ordnungsgemäß eingestellt sind. Drücken Sie die Taste Wire inch am Drahtvorschub oder direkt am Zwischenvorschubgerät. -
Seite 23: Einstellungen Des Schutzgases
SuperSnake GTX Bedienungsanleitung - DE 2.7 Einstellungen des Schutzgases Die Einstellung des Schutzgasdurchsatzes durch den Schweißbrenner ist von folgenden Faktoren abhängig: Schweiß- anwendung, Schweißstoß, Gassorte sowie Form und Größe der Gasdüse. Der Gasdurchsatz sollte mithilfe eines Rota- meters an der Schweißbrennerdüse gemessen werden. Normalerweise liegt das Maß zwischen 10...20 Litern pro Minute für verschiedene Schweißanwendungen. -
Seite 24: Vorbereitung Der Kühleinheit
SuperSnake GTX Bedienungsanleitung - DE 2.8 Vorbereitung der Kühleinheit Die Nutzung eines Zwischenvorschubgeräts erhöht den Kühlmittelverbrauch. Stellen Sie vor dem Schweißen sicher, dass genügend Kühlflüssigkeit im Kühler ist und dass auch das Zwischenvorschubgerät mit Kühlmittel befüllt ist. Fül- len Sie bei Bedarf Kühlflüssigkeit nach und lassen Sie das Kühlmittel im gesamten System zirkulieren. -
Seite 25: Wartung
Überprüfen Sie den Gesamtzustand der SuperSnake und des Schweißbrenners. Entfernen Sie alle Schweißspritzer von der Stromdüse und reinigen Sie die Gasdüse. Tauschen Sie abgenutzte und beschädigte Teile sofort aus. Ver- wenden Sie ausschließlich Originalersatzteile von Kemppi. • Überprüfen Sie den Zustand und den Anschluss der Schweißstromkreiskomponenten: Schweißbrenner, Massekabel und -klemme, Steckdosen und Stecker. -
Seite 26: Wartung Durch Den Kundendienst
Blasen Sie das Zwischenvorschubgerät mit Druckluft sauber. Blasen Sie das Schlauchpaket mit Druckluft sauber. Wartung durch den Kundendienst Der Kemppi-Kundendienst führt Wartungsarbeiten gemäß Ihrem Wartungsvertrag durch. Regelmäßige vorbeugende Wartungsarbeiten, die von einem befugten Elektriker durchgeführt werden, verlängern die Lebensdauer der Ausrüstung und gewährleisten einen zuverlässigen Gerätebetrieb. -
Seite 27: Austausch Des Drahtleiters
Der Drahtleiter ist Verbrauchsmaterial und muss ersetzt werden, wenn er verschlissen ist oder der Zusatzwerkstoff geän- dert wird. Diese Anleitung beschreibt den Austausch des Drahtleiters des SuperSnake GTX Zwischenvorschubgeräts. Informationen zum Austausch des Drahtleiters Ihres Schweißbrenners finden Sie in der Betriebsanleitung des Schweiß- brenners. -
Seite 28: Installieren Sie Einen Neuen Drahtleiter
SuperSnake GTX Bedienungsanleitung - DE Entfernen Sie den alten Drahtleiter aus dem Schlauch, indem Sie vom Ende des Zwischenvorschubgerätes aus zie- hen. Installieren Sie einen neuen Drahtleiter: Führen Sie den neuen Leiter vom Ende des Drahtvorschubs in den Schlauch ein. - Seite 29 SuperSnake GTX Bedienungsanleitung - DE Schieben Sie am Zwischenvorschub-Ende den Drahtleiter mit der Leiterhülse in das Kabel. Sichern Sie die Instal- lation des Drahtleiters durch Festziehen der Hülse. Schneiden Sie auf der Seite des Drahtvorschubs den überschüssigen Drahtleiter ab, indem Sie die Leiterhülse als Maß...
-
Seite 30: Ersetzen Sie Den Drahtleiter Des Drahtvorschubs
SuperSnake GTX Bedienungsanleitung - DE Sichern Sie die Installation des Drahtleiters, indem Sie die Leiterhülse an ihrem Platz festziehen. Ersetzen Sie den Drahtleiter des Drahtvorschubs: Verwenden Sie das mit dem neuen Drahtleiter gelieferte, spezifische Zubehör. Entfernen Sie vorübergehend die Führungsspitze des Drahteinlasses im Inneren des Zwischenvorschubgeräts. - Seite 31 SuperSnake GTX Bedienungsanleitung - DE Schieben Sie den alte Einlassdrahtleiter von innen, bis er von außen aufgefangen werden kann. Entfernen Sie den alten Einlassführungsdrahtleiter. Bringen Sie die vorübergehend entfernte Drahteinlass-Führungsspitze wieder an ihrem Platz an. Installieren Sie die Zuführung für den neuen Zusatzwerkstoff.
-
Seite 32: Entsorgung
Recht müssen Elektrogeräte, die das Ende ihrer Lebensdauer erreicht haben, getrennt gesammelt und zu einer zuständigen, umweltverantwortlichen Entsorgungsstelle gebracht werden. Laut Anweisung der Gemeindebehörden und des Unternehmens Kemppi ist der Gerätebesitzer verpflichtet, ein außer Betrieb gesetztes Gerät einer regionalen Sammelzentrale zu übergeben. Die Anwendung dieser Richtlinie trägt zu einer besseren und gesünderen Umwelt bei. -
Seite 33: Technische Daten
SuperSnake GTX Bedienungsanleitung - DE 4. TECHNISCHE DATEN 4.1 SuperSnake GTX Technische Daten SuperSnake GTX Merkmal / Beschreibung Wert Ausgangsleistung bei 40 °C 350 A 100% 270 A Spannung U₁ 12 V Versorgungsstrom I₁ 125 mA Motorspannung 0–24 V DC Motor Motorstrom 2.5 A... -
Seite 34: Auswahl Des Vorschubrollen-Kits
SuperSnake GTX Bedienungsanleitung - DE 4.2 Auswahl des Vorschubrollen-Kits Beschreibung des Kits ø (mm) Kit-Nummer Fe (Mc/Fc) Standard, V-Nut Kunststoff F000507 Kunststoff F000508 Kunststoff F000509 Fe (Mc/Fc) Heavy Duty, V-Nut Metall F000510 Metall F000511 Metall F000512 Ss (Fe/Cu) Standard, V-Nut... -
Seite 35: Wahl Des Drahtleiters
SuperSnake GTX Bedienungsanleitung - DE 4.3 Wahl des Drahtleiters. SuperSnake GTX Drahtleiter Beschreibung Bestellnummer DRAHTLEITER 10 M W022458 CHILI W022457 DRAHTLEITER 15 M W022460 CHILI W022459 DRAHTLEITER 20 M W022462 CHILI W022461 DRAHTLEITER 25 M W022464 CHILI W022463 * FE" bezieht sich auf den Stahlspiral-Leiter und "CHILI" auf den DL-Chili-Leiter. Die Führung für den Drahteingang ist im Lieferumfang des Drahtleiters enthalten. -
Seite 36: Bestellen
SuperSnake GTX Bedienungsanleitung - DE 4.4 Bestellen Bestellinformationen zum SuperSnake GTX finden Sie unter Kemppi.com. Für die Auswahl des Vorschubrollensatzes, siehe "Auswahl des Vorschubrollen-Kits" auf Seite 34. Für die Bestellung von Drahtleitern, siehe "Wahl des Drahtleiters." auf der vorherigen Seite.
