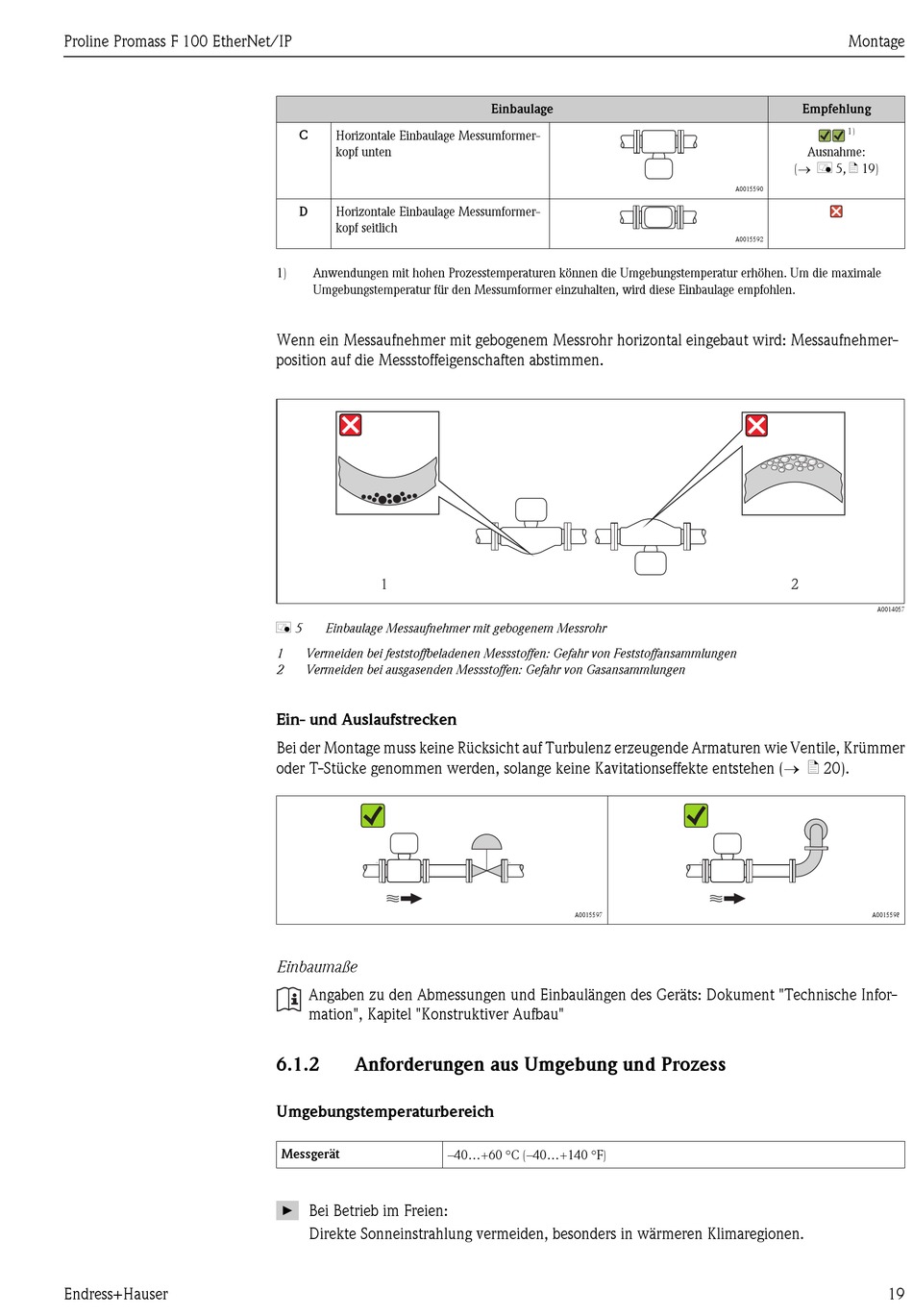

Proline Promass F 100 EtherNet/IP
Endress+Hauser
C Horizontale Einbaulage Messumformer-
kopf unten
D Horizontale Einbaulage Messumformer-
kopf seitlich
1) Anwendungen mit hohen Prozesstemperaturen können die Umgebungstemperatur erhöhen. Um die maximale
Umgebungstemperatur für den Messumformer einzuhalten, wird diese Einbaulage empfohlen.
Wenn ein Messaufnehmer mit gebogenem Messrohr horizontal eingebaut wird: Messaufnehmer-
position auf die Messstoffeigenschaften abstimmen.
1
å 5 Einbaulage Messaufnehmer mit gebogenem Messrohr
1 Vermeiden bei feststoffbeladenen Messstoffen: Gefahr von Feststoffansammlungen
2 Vermeiden bei ausgasenden Messstoffen: Gefahr von Gasansammlungen

Ein- und Auslaufstrecken

Bei der Montage muss keine Rücksicht auf Turbulenz erzeugende Armaturen wie Ventile, Krümmer
oder T-Stücke genommen werden, solange keine Kavitationseffekte entstehen (® ä 20).
Einbaumaße
Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische Infor-
mation", Kapitel "Konstruktiver Aufbau"
6.1.2

Anforderungen aus Umgebung und Prozess

Umgebungstemperaturbereich

Messgerät –40...+60 °C (–40...+140 °F)
Bei Betrieb im Freien:
►
Direkte Sonneinstrahlung vermeiden, besonders in wärmeren Klimaregionen.
Einbaulage
A0015597
Montage
Empfehlung
1)
Ausnahme:
(® å 5, ä 19)
A0015590
A0015592
2
A0014057
A0015598
19
