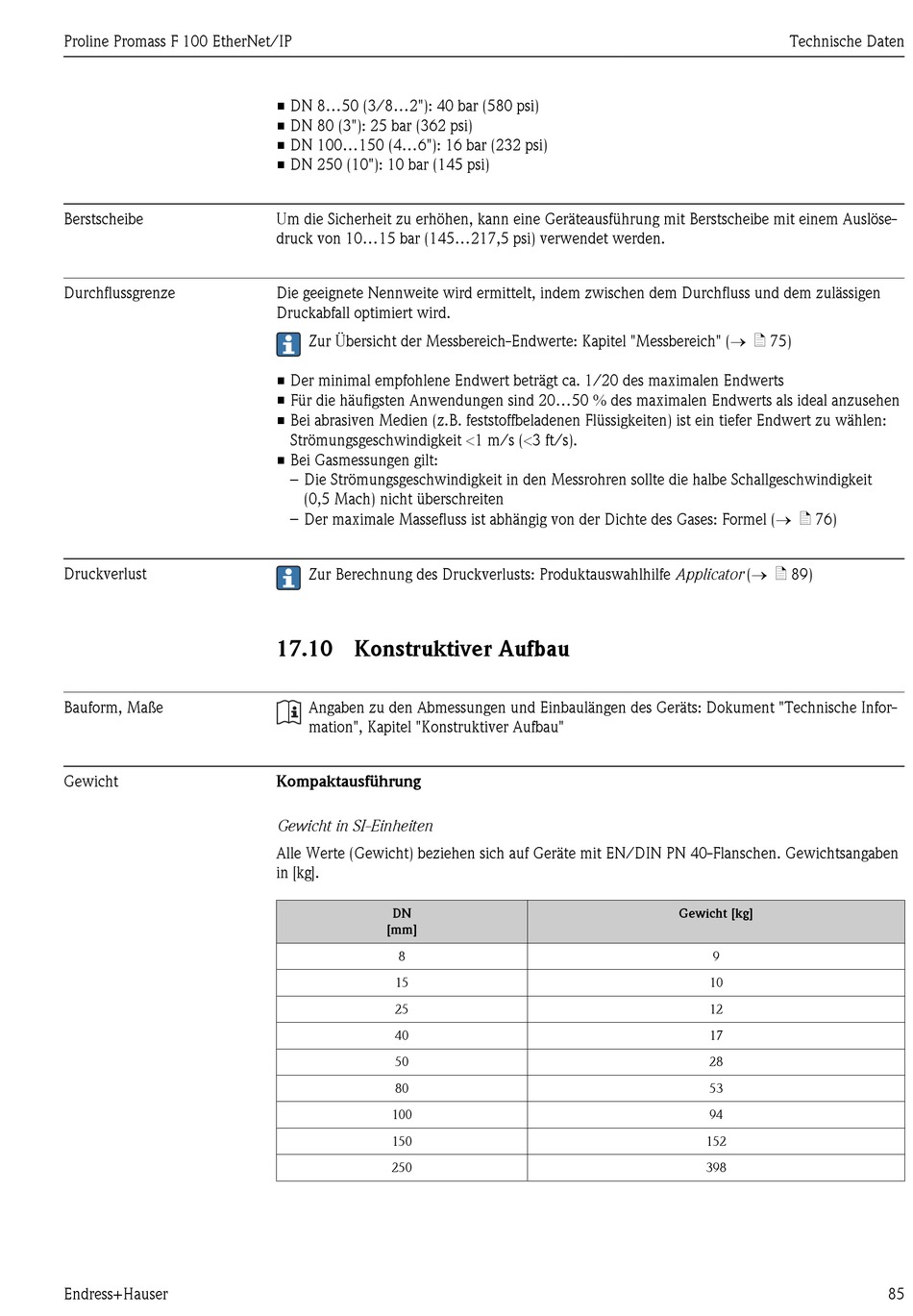

Berstscheibe
Durchflussgrenze
Druckverlust
Bauform, Maße
Gewicht
Endress+Hauser
• DN 8...50 (3/8...2"): 40 bar (580 psi)
• DN 80 (3"): 25 bar (362 psi)
• DN 100...150 (4...6"): 16 bar (232 psi)
• DN 250 (10"): 10 bar (145 psi)
Um die Sicherheit zu erhöhen, kann eine Geräteausführung mit Berstscheibe mit einem Auslöse-
druck von 10...15 bar (145...217,5 psi) verwendet werden.
Die geeignete Nennweite wird ermittelt, indem zwischen dem Durchfluss und dem zulässigen
Druckabfall optimiert wird.
Zur Übersicht der Messbereich-Endwerte: Kapitel "Messbereich" (® ä 75)
• Der minimal empfohlene Endwert beträgt ca. 1/20 des maximalen Endwerts
• Für die häufigsten Anwendungen sind 20...50 % des maximalen Endwerts als ideal anzusehen
• Bei abrasiven Medien (z.B. feststoffbeladenen Flüssigkeiten) ist ein tiefer Endwert zu wählen:
Strömungsgeschwindigkeit <1 m/s (<3 ft/s).
• Bei Gasmessungen gilt:
– Die Strömungsgeschwindigkeit in den Messrohren sollte die halbe Schallgeschwindigkeit
(0,5 Mach) nicht überschreiten
– Der maximale Massefluss ist abhängig von der Dichte des Gases: Formel (® ä 76)
Zur Berechnung des Druckverlusts: Produktauswahlhilfe Applicator (® ä 89)

17.10 Konstruktiver Aufbau

Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische Infor-
mation", Kapitel "Konstruktiver Aufbau"
Kompaktausführung
Gewicht in SI-Einheiten
Alle Werte (Gewicht) beziehen sich auf Geräte mit EN/DIN PN 40-Flanschen. Gewichtsangaben
in [kg].
DN
[mm]
8
15
25
40
50
80
100
150
250
Technische Daten
Gewicht [kg]
9
10
12
17
28
53
94
152
398
