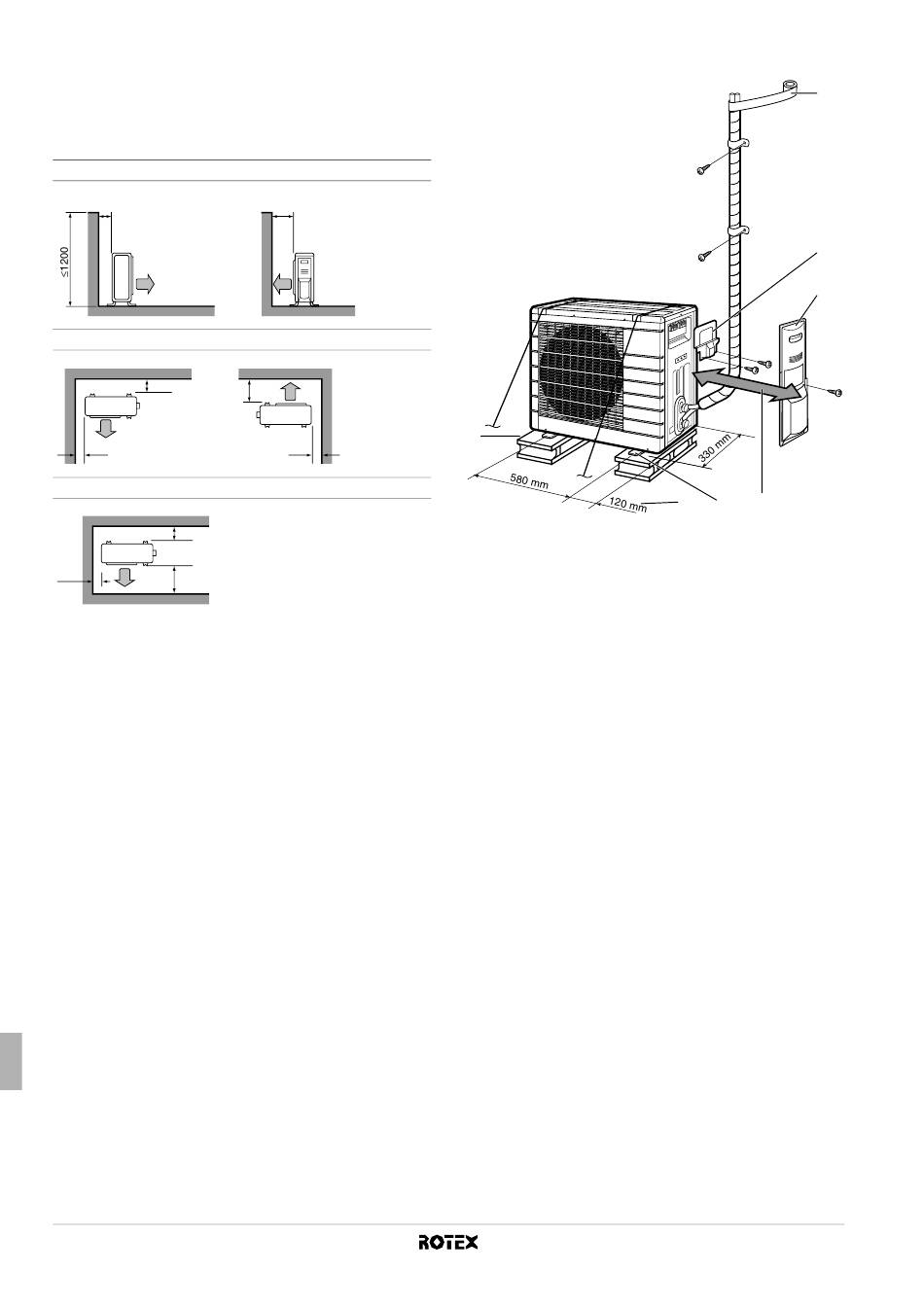

7. Montaj servis alanı
■
Dış ünitenin hava girişinde veya çıkışında bir duvar veya başka
bir engel varsa, aşağıdaki talimatları takip edin.
■
Aşağıdaki montaj modelleri için, çıkış tarafındaki duvar
yüksekliği en fazla 1200 mm olmalıdır.

Tek bir tarafta duvar varsa (birim: mm)

>100
İki tarafta duvar varsa (birim: mm)
>100
>350
>50
Üç tarafta duvar varsa (birim: mm)
>100
>50
>350
Montaj kılavuzu
8
All manuals and user guides at all-guides.com
>350
>50
7.1. Dış ünitenin montaj çizimi
7
1 Yalıtım borusunu alttan üste doğru bitirme bandıyla sarın.
2 Servis kapağı
3 Durdurma vanası kapağı
4 Duvardan 250 mm. Borular ve elektrik işleri için mesafe
bırakın.
5 Ünitenin düşmesi veya devrilmesi tehlikesi varsa, üniteyi
temel cıvatalarıyla veya teller veya benzeri yöntemlerle
sabitleyin.
6 Durdurma vanasının dış tarafına mesafesi
7 Montaj konumunda iyi bir drenaj yoksa, üniteyi blok
tabanları üzerine yerleştirin. Ünite düz olana kadar ayak
yüksekliğini ayarlayın. Aksi takdirde, su kaçakları veya
birikintileri meydana gelebilir.
1
2
3
6 5 4
RRLQ006~008BBV3
Hava kaynaklı ısı pompası dış ünitesi
4PW68222-1 – 02.2011
