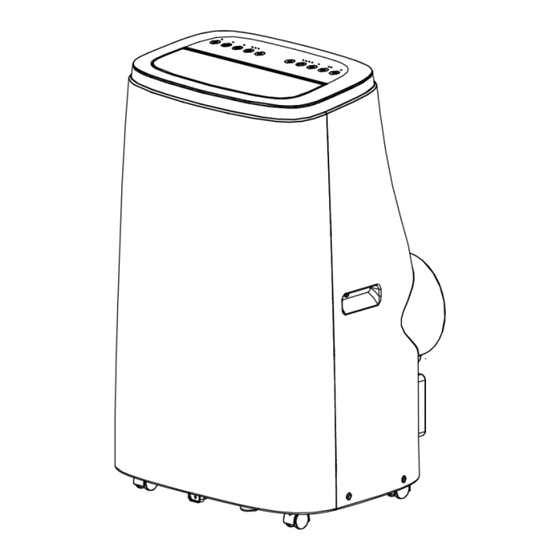

Hantech A020BA-Serie Bedienungsanleitungen
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Hantech A020BA-Serie
Inhaltszusammenfassung für Hantech A020BA-Serie

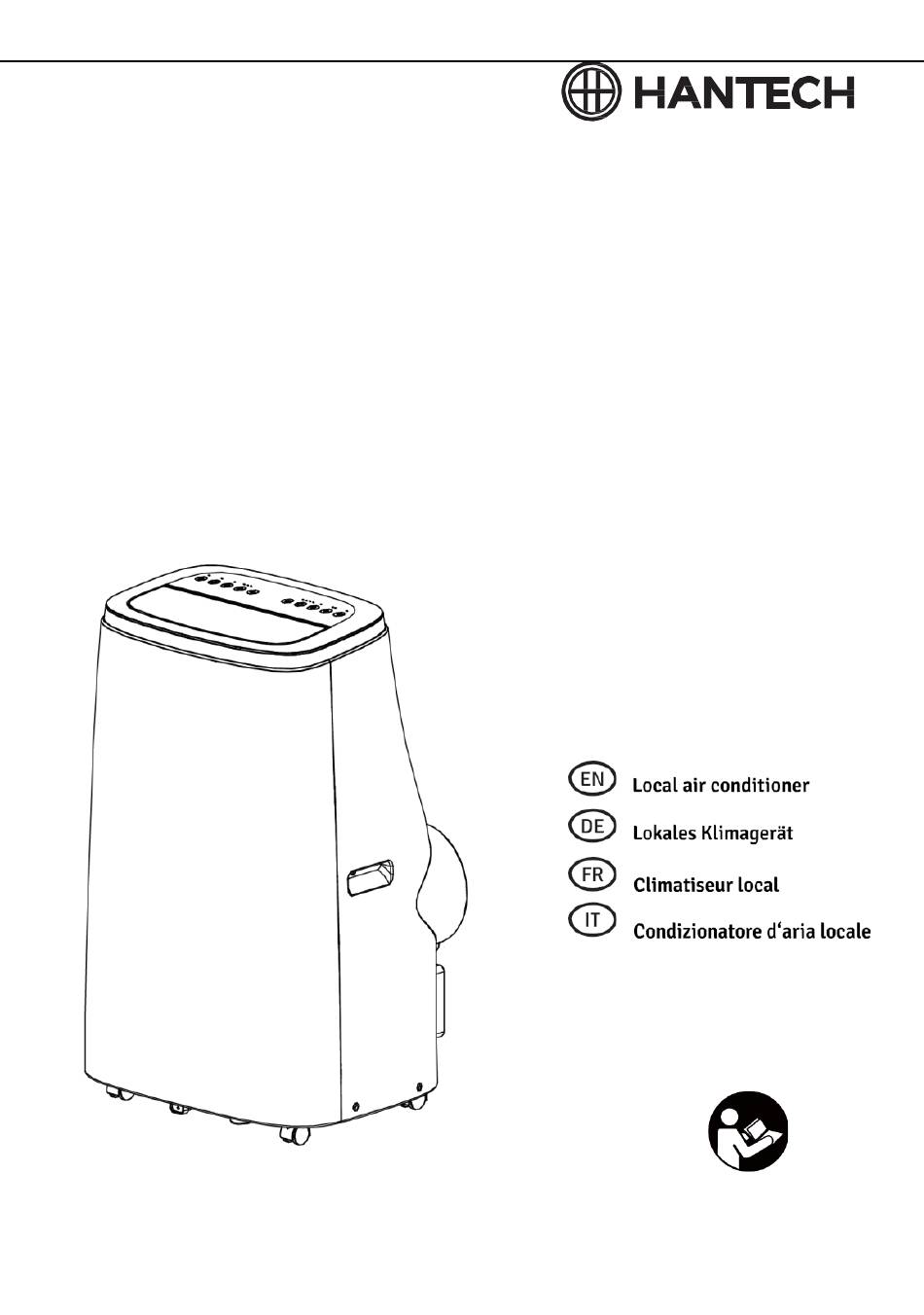

- Seite 1 OPERATING INSTRUCTIONS BEDIENUNGSANLEITUNGEN A020BA-Serie HB Artikelnummer 10507589...
- Seite 23 Inhalt Zu Beachten..................25 Eigenschaften und Komponenten.............28 III. Kontrolleinstellungen.................29 IV. Schutzfunktionen................31 Installation und Einstellung..............31 VI. Anweisungen zum Ablaufen..............34 VII. Wartung.....................35 VIII. Lagerung des Gerätes..............36 IX. Problembehebung................42 Anhang....................44 Das in dieser mobilen Klimaanlagen verwendete Kältemittel ist der umweltfreundliche Kohlenwasserstoff R290, der geruchlos ist und im Vergleich zu alternativen Kältemitteln ozonfrei und mit sehr geringer Wirkung ist.Bitte lesen Sie die Gebrauchsanweisung vor Gebrauch und Reparatur sorgfältig durch.
-
Seite 24: Zu Beachten
Zu Beachten Warnungshinweise: Keine Gegenstände, außer den vom Hersteller erlaubten, zur Beschleunigung des Abtauprozesses verwenden. Das Gerät sollte nur in Räumen ohne dauernde Zündquellen B. offene Flammen, ein eingeschaltetes Gasgerät oder einen Elektroheizer) aufbewahrt werden. Nicht anbohren oder anbrennen. Denken Sie daran, dass Kältemittel geruchlos sind Das Gerät darf nur in Räumen betrieben werden, die größer als 12 m²... - Seite 25 Hinweise: *Die Klimaanlage ist nur für den Innenbereich und nicht für andere Anwendungen geeignet. *Beachten Sie bei der Installation der Klimaanlage die Regeln der örtlichen Netzanbindung und vergewissern Sie sich, dass diese ordnungsgemäß geerdet ist. Wenn Sie Fragen zur elektrischen Installation haben, befolgen Sie die Anweisungen des Herstellers und lassen Sie das Gerät gegebenenfalls von einem Elektrofachmann installieren.
- Seite 26 *Stellen Sie keine Tassen oder andere Gegenstände auf das Gerät, um zu verhindern, dass Wasser oder andere Flüssigkeiten in die Klimaanlage gelangen. *Verwenden Sie keine Insektizidsprays oder andere brennbare Substanzen in der Nähe der Klimaanlage. *Wischen oder waschen Sie die Klimaanlage nicht mit chemischen Lösungsmitteln wie Benzin und Alkohol.
-
Seite 27: Eigenschaften Und Komponenten
Die Schutzverpackung zur Aufbewahrung so beschaffen sein, das seine mechanische Beschägung an dem verpackten Gerät keine Leckage des kältemittelkreislaufs zur Folge hat. Die maximale Anzahl von Geräten oder Anlagenteilen, die zusammen aufbewahrt warden, wird von den örtlichen Bestimmungen festgelegt. Eigenschaften und Komponenten Eigenschaften *Brandneues Erscheinungsbild, kompakte Struktur, glatte Linien, einfache und großzügige Form. -
Seite 28: Kontrolleinstellungen
III. Kontrolleinstellungen Bedienungsanweisungen für das Bedienfeld 1 ） Bedienfeld: Wenn das Gerät zum ersten Mal eingeschaltet wird, spielt der Summer eine Einschaltmusik ab und das Gerät begibt sich in den Standby-Modus. 1. Netztaste: Drücken Sie die Taste, um das Gerät ein- und auszuschalten. Ist das Gerät eingeschaltet, drücken Sie die Taste, um das Gerät auszuschalten, und umgekehrt. - Seite 29 Drücken Sie die Taste, wenn das Zeitsymbol blinkt, stellen Sie den gewünschten Zeitwert mit der Rauf-Taste bzw. der Runter-Taste ein. Die Zeitwerte können zwischen 1-24 Stunden eingestellt werden und der Zeitwert wird um eine Stunde nach oben oder unten angepasst. 7.
-
Seite 30: Schutzfunktionen
Im Kühlungs-, Entfeuchtungs- oder Energiesparmodus geht das Gerät bei zu niedriger Temperatur des Abluftrohres automatisch in den Schutzstatus über; steigt die Temperatur des Abluftrohres auf eine bestimmte Temperatur, kann das Gerät automatisch in den Normalbetrieb zurückkehren. 3.2. Überfluss Schutzfunktionen: Wenn das Wasser in der Wasserwanne den Warnpegel überschreitet, ertönt automatisch ein Alarm und die Kontrollleuchte "VOLL"... -
Seite 31: Montage Der Komponenten Der Fensterdichtungsplatte 1) Öffnen Sie Das Fenster
Abbildung 1 1) Nehmen Sie den äußeren Verbinder und das Abluftrohr heraus und entfernen Sie die Plastiktüten; 2) Stecken Wärmerohr-Baugruppe (das Ende Abluftrohrverbindung) in den Lüftungsschlitz der Rückwand (nach links drücken) und vervollständigen Sie den Zusammenbau (wie in Abbildung 1 gezeigt). - Seite 32 Armaturen vor dem Fenster, und der Abstand zwischen Gehäuse und Wänden oder anderen Gegenständen muss mindestens 50 cm betragen (wie in Abb.4 dargestellt). Abbildung 4 Verlängern Sie das Abluftrohr und lassen Sie das flache Ende Abluftrohrverbindungen in dem Loch der Fensterdichtungsplatte einrasten (wie in Abb.5 und Abb.6 gezeigt).
-
Seite 33: Anweisungen Zum Ablaufen
Die Länge des Abluftschlauches sollte 280~1.500 mm betragen, wobei sich diese Länge nach den Spezifikationen der Klimaanlage richtet. Verwenden keine Verlängerungsrohre oder ersetzen durch andere Schläuche, da dies zu Fehlfunktionen führen kann. Die Abluftanlage darf nicht blockiert sein, da es sonst zu Überhitzungen kommen kann. Anweisungen zum Ablaufen Diese Maschine hat zwei Entwässerungsmethoden: manuelle Entwässerung und kontinuierliche Entwässerung. -
Seite 34: Wartung
VII. Wartung Reinigung: Schalten Sie vor der Reinigung und Wartung das Gerät aus und ziehen den Netzstecker. Oberfläche reinigen Reinigen Sie die Oberfläche der Maschine mit einem feuchten, weichen Tuch. Verwenden Sie keine Chemikalien wie Benzol, Alkohol, Benzin usw., da sonst die Oberfläche der Klimaanlage beschädigt wird oder sogar die gesamte Maschine beschädigt wird. -
Seite 35: Lagerung Des Gerätes
1) Lösen Sie die Schraube, die das EVA-Filternetz und die Rückwand fixiert mit einem Schraubendreher, und nehmen Sie das EVA-Filternetz. 2) Legen Sie das EVA-Filtersieb in warmes Wasser mit neutralem Reinigungsmittel (ca. 40℃ / 104℉) und trocknen Sie es nach dem Spülen gut ab. -
Seite 36: Problembehebung
5. Decken Sie die Klimaanlage mit einem Plastikbeutel ab. Stellen Sie die Klimaanlage an einem trockenen Ort auf, bewahren Sie sie außerhalb der Reichweite von Kindern auf und ergreifen Sie Maßnahmen zur Staubbekämpfung. 6. Entfernen Sie die Batterien der Fernbedienung und bewahren Sie sie ordnungsgemäß... - Seite 37 Es ist sicherzustellen, dass Reparaturen im Freien durchgeführt werden oder dass die Arbeitsstelle ausreichend belüftet wird, bevor ein Eingriff in den Kältemittelkreislauf vorgenommen oder Schweiß- bzw. Lötarbeiten durchgeführt werden. Die Belüftung muss für die gesamte Dauer der Arbeiten aufrechterhalten werden. Die Belüftung soll eventuell austretendes Kältemittel verdünnen und möglichst ins Freie abführen.
- Seite 38 Besondere Aufmerksamkeit sollte darauf gerichtet werden, dass bei Arbeiten an elektrischen Bauteilen die Gehäuse nicht in einer Art verändert werden, die deren Schutzwirkung beeinflusst. Dies umfasst Beschädigung von Leitungen, zu viele Anschlüsse an einer Anschlussklemme, Anschlüsse, die nicht den Herstellervorgaben entsprechen, Beschädigung von Dichtungen sowie falsche Montage von Kabeldurchführungen.
- Seite 39 sollten alle offenen Flammen in der Umgebung gelöscht werden. Wurde ein Leck gefunden, das Löten erfordert, ist das gesamte Kältemittel aus dem Kreislauf abzusaugen oder in einem weit genug entfernten Teil des Kältemittelkreislaufes (mittels Absperrventilen) einzuschließen. Die zu lötende Stelle ist vor und während des Lötprozesses mit sauerstofffreiem Stickstoff zu spülen.
- Seite 40 Inbetriebnahme durchzuführen. abschließender Lecktest vorzunehmen, bevor die Anlage verlassen wird. Außerbetriebsetzung Für die Außerbetriebsetzung ist es besonders wichtig, dass der Techniker sich mit allen Details der Entsorgungsgeräte gut auskennt. Es wird empfohlen, dass alle Kältemittel zurückgewonnen werden. Vor der Entsorgung sind Öl- und Kältemittelproben zu nehmen, wenn das Kältemittel aufbereitet werden soll.
- Seite 41 dass ein Hinweis auf brennbare Kältemittel auf den Geräten ist. Rückgewinnung Wenn Kältemittel zwecks Reparatur oder Außerbetriebsetzung abgesaugt wird, ist darauf zu achten, dass dies sicher geschieht. Wenn Kältemittel in Flaschen gefüllt wird, ist sicherzustellen, dass nur hierfür geeignete Kältemittelflaschen verwendet werden. Es ist sicherzustellen, dass ausreichend Kältemittelflaschen...
- Seite 42 Es gibt keinen Strom. Schalten Sie es ein, nachdem Sie es an eine Steckdose mit Strom angeschlossen haben. Die Überlaufanzeige zeigt "FL" Entleeren Inneren. Die Umgebungstemperatur ist zu Es wird empfohlen, das Gerät bei einer Wasser niedrig oder zu hoch. Temperatur von 7-35°C zu verwenden.
-
Seite 43: Anhang
empfohlene Lösungen nicht funktionieren, wenden Sie sich bitte an die A020BA- A020BA- 14KR 16KR Beschreibung Symbol Teil Wert Wert Nennkühleffizienz rated Nennwärmeleistung rated professionelle Serviceabteilung. X. Anhang Schematische Darstellung der Klimatisierung (Die spezifischen technischen Parameter der Maschine sind dem Typenschild auf dem Produkt zu entnehmen.) Kondensato Behandlung: Entsorgen Sie das Gerät nicht mit dem normalen Hausmüll. - Seite 44 SD: Q 1,610 1,800 Klimaanlagen kWh/h DD: Q - Ein-Kanal kWh/a - Zwei-Kanal ( Kühlung) Schallleistungspegel L WA dB (A) Global Wärmepotential Firmeninformation Hantech GmbH Daimlerstr. 6 D-76185 Karlsruhe Germany Table des matières Avertissement....................65 Caractéristiques et composants.................68 Réglage de commande..................69...
