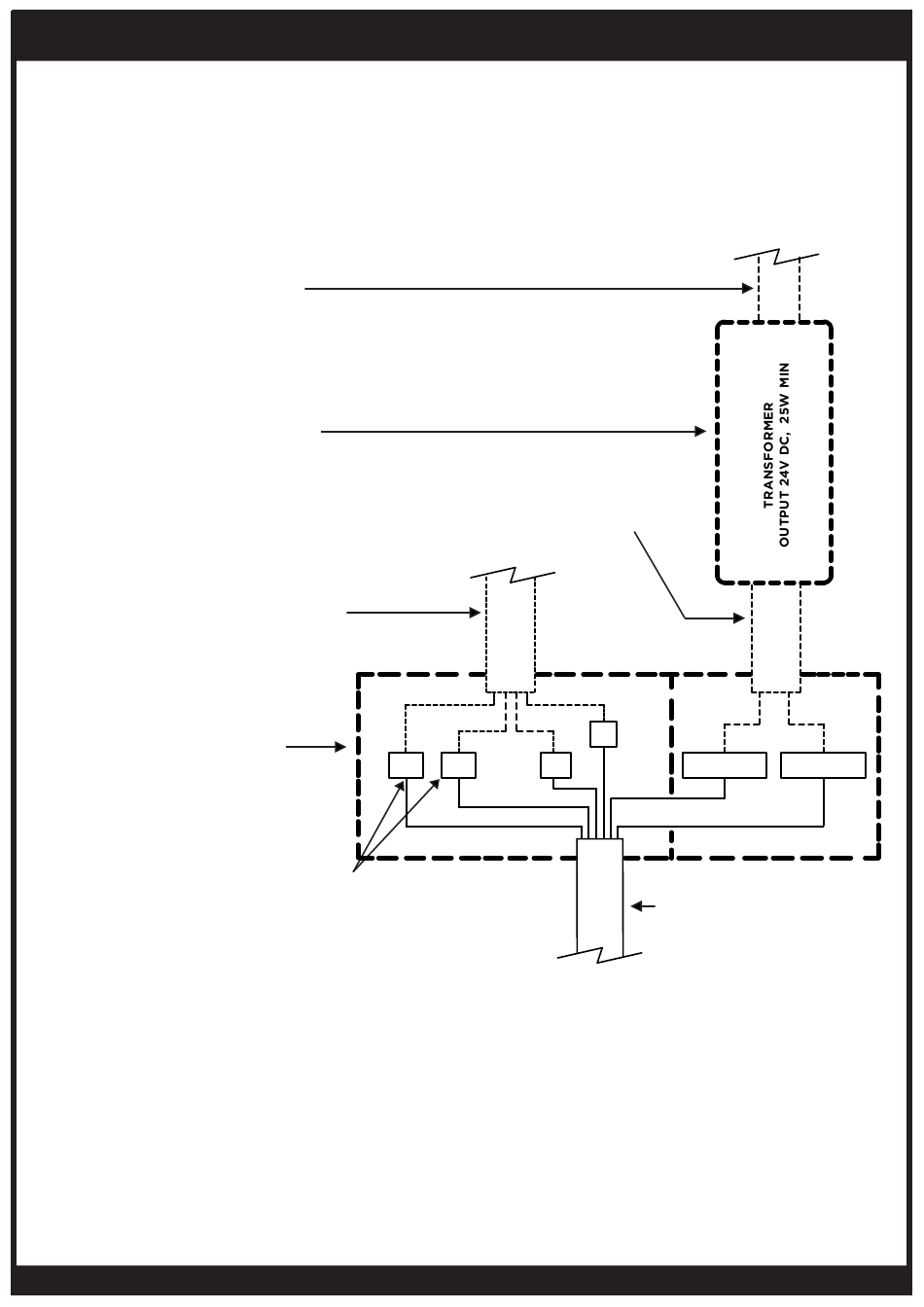

PENDANT HEIZGERÄT-STEUERUNGS-SCHALTPLAN
FÜR DIE INSTALLATION OHNE BROMIC ECLIPSE

DARF NUR VON LIZENZIERTEN UND AUTORISIERTEN TECHNIKERN INSTALLIERT

und GEWARTET WERDEN. DIE BEDIENUNGSANLEITUNG DES GERÄTS MUSS VOR
DER INSTALLATION ODER WARTUNG DIESES PRODUKTS GELESEN WERDEN.
Stromversorgung für
den Nenneingang des
Transformators
(Vom Installateur bere-
itgestellt)
LED Transformator
Leistung: 24V DC,
Nennleistung: 25W Minimum
(Vom Installateur bereit-
gestellt)
Stromversorgung 220–240V
– AC
Mindeststromstärke des
Stromkreises 17A.
(Vom Installateur bereit-
gestellt)
Anschlusskasten und
Terminals (vom Instal-
lateur bereitgestellt)
Zur Steuerung von Elementen un-
abhängig L1 (66 % Element) und
L2 (33 % Element) benötigen un-
abhängige 220–240V Stromvers-
orgungen.
ANMERKUNGEN:
- Die Versorgungsverbindung muss mit einer geeigneten Sicherheitsvorrichtung ge-
schützt werden, die einen Isolationsschalter umfasst.
- Geeignete Anschlussdose für Anschluss durch Installateur zu liefern.
- Die Steuerung muss sich in einer Umgebung von nicht mehr als 30 °C Umgebungstem-
peratur befinden, von anderen Wärmequellen und Abscheidungsräumen entfernt aufbe-
wahrt.
- Die Verdrahtung muss gemäß den lokalen elektrischen Vorschriften abgeschlossen
werden.
- 24V DC Beleuchtungsschaltung ist innerhalb der Anschlussdose von 220–240VAC
Schaltungen zu trennen.
- Die elektrische Installation muss sicherstellen, dass die Erdungsleitungen überprüft
werden.
PENDANT-STEUERUNG
LIVE 240V
L1
BLACK 240V
bromic.com/heat
Transformator-Drähte
(vom Installateur bere-
itgestellt)
GROUND
NEUTRAL
LIVE 240V
G
GREEN/
L2 N
YELLOW
BLUE
GREY 240V
AC IN
DC OUT 24V
+24V DC -24V DC
+24V DC -24V DC
BROWN 24V DC
WHITE 24V DC
Stromkabel vom
Heizgerät (mit
Heizgerät geliefert)
