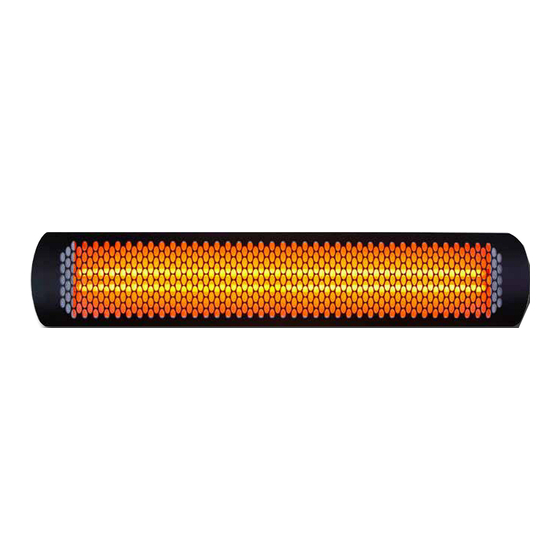

TUNGSTEN SMART-HEAT™
ELEKTRISCHES HEIZGERÄT
VON BROMIC
INSTALLATIONS-, ANWEISUNGS- UND
WARTUNGSANLEITUNG
GEEIGNET FÜR ELEKTRISCHE HEIZGERÄTMODELLE:
TUNGSTEN 2000W, 3000W, 4000W- AND TUNGSTEN 6000W
Version 1.2 EU
WICHTIG
!
LESEN SIE DIESE BEDIENUNGSANLEITUNG
GRÜNDLICH
WICHTIGE INFORMATIONEN ÜBER DIESE
BEDIENUNGSANLEITUNG SEHEN SIE IN DER
INNENSEITE DES EINBANDS. BEWAHREN
SIE DIE ANLEITUNG DES GERÄTES ZU
REFERENZZWECKEN AUF.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Bromic Heating Tungsten 2000W
Inhaltszusammenfassung für Bromic Heating Tungsten 2000W
- Seite 1 TUNGSTEN SMART-HEAT™ ELEKTRISCHES HEIZGERÄT VON BROMIC INSTALLATIONS-, ANWEISUNGS- UND WARTUNGSANLEITUNG GEEIGNET FÜR ELEKTRISCHE HEIZGERÄTMODELLE: TUNGSTEN 2000W, 3000W, 4000W- AND TUNGSTEN 6000W WICHTIG LESEN SIE DIESE BEDIENUNGSANLEITUNG GRÜNDLICH WICHTIGE INFORMATIONEN ÜBER DIESE BEDIENUNGSANLEITUNG SEHEN SIE IN DER INNENSEITE DES EINBANDS. BEWAHREN SIE DIE ANLEITUNG DES GERÄTES ZU...
-
Seite 2: Korrekte Entsorgung Dieses Produkts
E-mail: info@bromicheating.com Web: www.bromicheating.com Hinweis: Es bleibt Bromic Heating vorbehalten, Änderungen zu Spezifikationen, Teilen, Komponenten und Ausstattung ohne weitere Hinweise, vorzunehmen. Diese Bedienungsanleitung, für die Installation und den Betrieb, darf in keinen Form ohne schriftliche Einwilligung von Bromic Heating vervielfältigt werden. www.bromicheating.com... -
Seite 3: Inhaltsverzeichnis
INHALT WICHTIGE HINWEISE UND WARNUNGEN PRODUKTÜBERSICHT Produktbeschreibung UND FUNKTIONEN SPEZIFIKATIONEN INSTALLATIONSANWEISUNGEN FÜR HEIZGERÄT MONTAGEABSTAND DECKENBEFESTIGUNG KETTENAUFHÄNGUNG AUFHÄNGUNGSROHRE INSTALLATION DES ELEMENTS ELEKTROINSTALLATION SCHALTPLAN INSTANDHALTUNG WARTUNG AUSTAUSCHEN DES ROHRELEMENTS ERSATZTEILLISTE PROBLEMLÖSUNGEN www.bromicheating.com... -
Seite 4: Wichtige Hinweise Und Warnungen
WICHTIGE HINWEISE UND WARNUNGEN Benutzen Sie keine Spraydosen oder leicht entflammbare • WARNUNG Materialien in unmittelbarer Nähe des Geräts, während des Betriebs. Lesen Sie sämtliche Anleitungen vor der Installation oder • Dieses Gerät nie in explosionsgefährdete Umgebungen • Inbetriebnahme des Heizgerätes. betreiben, wo Benzin oder andere leicht entflammbare Benutzen Sie das Heizgerät ausschließlich wie es in diesem •... -
Seite 5: Produktübersicht
CE Zulassung *Heizbereich beziehen sich auf geschützte Umgebung mit einer Montagehöhe von 2400mm. Für ungeschützte und extrem kalte und windige Umgebungen, kann der Heizbereich kleiner ausfallen. Bitte kontaktieren Sie Bromic Heating für weitere Beratung. PRODUKTMERKMALE • IPX4 Schutzklasse für Wassereinbruch. -
Seite 6: Installationsanweisungen Für Heizgerät
INSTALLATIONSANWEISUNGEN FÜR HEIZGERÄT WARNUNG WARNUNG MONTIEREN SIE DAS HEIZGERÄT NICHT VERTIKAL! MONTIEREN SIE DAS HEIZGERÄT NICHT VERTIKAL! Heizgerät MUSS so montiert sein, dass Die Rohrelemente Für die Außeninstallation muss das Heizgerät so angebracht horizontal sind. Bei Nichtbefolgung kann das Heizelement sein, dass die Vorderseite nach unten gerichtet ist. -
Seite 7: Decken- Und Wandmontage
HEIZGERÄT INSTALLATION FORTFÜHREND... DECKEN- UND WANDMONTAGE Lochabstand für Montage und Position Mou i g Hole Ce t es & Heate Posiio des Heizgerätes Ma k ou i g hole e t es o eili g o all. 2000W und 4000W Modelle 1. -
Seite 8: Aufhängungsrohre
HEIZGERÄT INSTALLATION FORTFÜHREND... TUBE SUSPENSION (SOLD SEPARATELY) Lochabstand für Montage und Position AUFHÄNGUNGSROHRE (SEPARAT ERHÄLTLICH) Mounting Hole Centres & Heater Position des Heizgerätes 1. Mark mounting hole centres on ceiling. 1. Markieren Sie den Mittelpunkt der Halterung an der 2000W & 4000W Models Attach mounting brackets to ceiling using Decke. -
Seite 9: Installation Des Elements
INSTALLATION DES ELEMENTS WARNUNG Das Heizgerät MUSS von einer autorisierten/lizenzierten Person dauerhaft montiert und fest verdrahtet sein. Fuhren Sie keine Wartung durch oder bauen Sie das Gerät nicht zusammen, während das Gerät eingeschaltet ist. 1. Entfernen Sie die Vorderabdeckung des Heizgerätes. 2. - Seite 10 INSTALLATION DES ELEMENTS FORTFÜHREND... 5. Close Element Lock-Halterung & fasten Blechschraube. Wiederholen Sie dies für andere Ende der Heizung. 6. Endkappen an beiden Enden des Heizgerätes mit 2 Blechschrauben befestigen. Für 4000W und 6000W Modelle, versichern Sie sich, dass die Mittellasche der Endkappen hinter der Auflagenkonsole des Elements aufgesetzt werden.
-
Seite 11: Elektroinstallation
ELEKTROINSTALLATION Außeninstallation müssen elektrische Verdrahtungen in WARNUNG Übereinstimmung mit den lokalen Elektrikvorschriften Das Heizgerät MUSS von einer autorisierten/lizenzierten für die Außenelektrik beachtet werden. Nur Person dauerhaft montiert und fest verdrahtet sein. Verdrahtungskomponenten benutzen, die für den Fuhren Sie keine Wartung durch oder bauen Sie das Gerät Außengebrauch mit einer IPX4 Schutzart zugelassen sind. -
Seite 12: Schaltplan
ELEKTRISCHE INSTALLATION FORTGESETZT.. SCHALTPLAN 240V EINPHASEN- SCHUTZLEITER TUNGSTEN SMART-HEAT ELEKTRISCHE HEIZUNG WECHSELSTROM STANDARD-INSTALLATION 2000W & 3000W MODELLE Warnung 240V Einphasenwechselstrom ANSCHLUSSDOSE Die Heizung muß von einem bevollmächtigten/lizenzierten Installateur fest angeschlossen werden Heizelement 1 SCHALTPLAN 240V EINPHASEN- SCHUTZLEITER WECHSELSTROM TUNGSTEN SMART-HEAT ELEKTRISCHE HEIZUNG STANDARD-INSTALLATION 4000W &... -
Seite 13: Instandhaltung
INSTANDHALTUNG WARNUNG AUSTAUSCH DES ROHRELEMENTS Instandsetzung und Wartung MUSS von einer autorisierten 1. Die vordere Abdeckung entfernen, durch entfernen der 3 und lizenzierten Person durchgeführt werden. Schrauben. 2. Die Endabdeckung des ersten Elements herausnehmen, WARNUNG durch entfernen der 2 Schrauben. STROMSCHLAG GEFAHR! 3. -
Seite 14: Ersatzteilliste
ERSATZTEILLISTE Beschreibung BH0420006 BH0420007 BH0420008 BH0420009 (2000W) (3000W) (4000W) (6000W) Rohrelement BH8180001 BH8180002 BH8180001 BH8180002 Vorderabdeckung BH8180003 BH8180004 BH8180003 BH8180004 Endabdeckung des Elemets BH8180005 BH8180006 BH8180005 BH8180006 Deckel und Versiegelungs-Set BH8180007 BH8180007 BH8180007 BH8180007 der Anschlussdose Halterungen Set (kurz) BH8180008 BH8180008 BH8180008 BH8180008...
