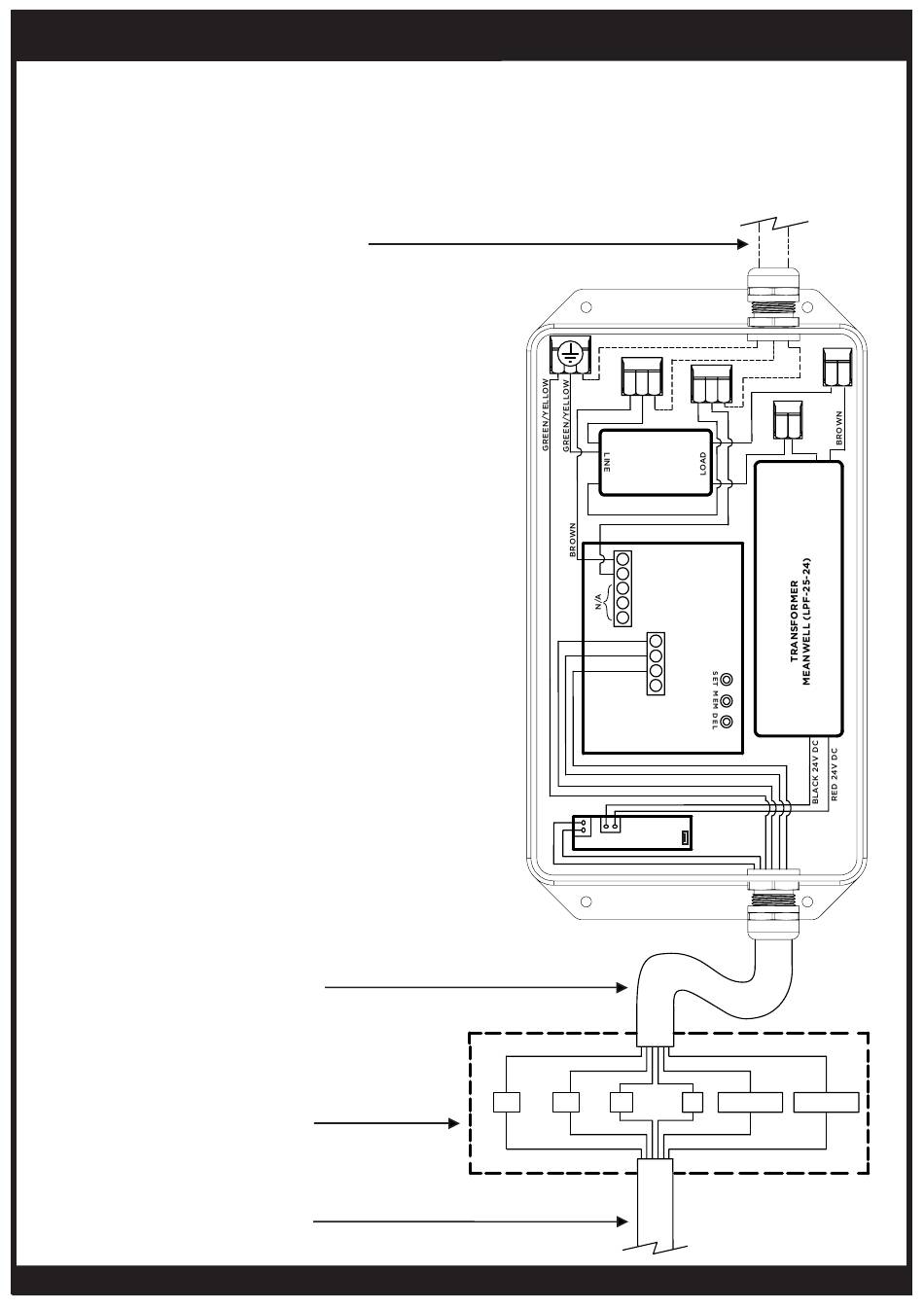

PENDANT HEIZGERÄT-STEUERUNGS-SCHALTPLAN
FÜR DIE INSTALLATION UNTER VERWENDUNG DER
BROMIC ECLIPSE PENDANT-STEUERUNG
(Bromic Eclipse Pendant-Steuerung separat mitgeliefert)
DARF NUR VON LIZENZIERTEN UND AUTORISIERTEN TECHNIKERN INSTALLIERT und GE-
WARTET WERDEN. DIE BEDIENUNGSANLEITUNG DES GERÄTS MUSS VOR DER INSTALLA-
TION ODER WARTUNG DIESES PRODUKTS GELESEN WERDEN.
Stromversorgung 220–240V
– AC Mindeststromstärke
des Stromkreises 17A.
(Vom Installateur bereit-
gestellt)
ANMERKUNGEN:
- Die Versorgungsverbindung muss
mit einer geeigneten Sicherheitsvor-
richtung geschützt werden, die ein-
en Isolationsschalter umfasst.
- Geeignete Anschlussdose für An-
schluss durch Installateur zu liefern.
- Die Steuerbox muss sich in einer
Umgebung von nicht mehr als 30 °C
Umgebungstemperatur befinden,
von anderen Wärmequellen und
Abscheidungsräumen entfernt
aufbewahrt.
- Die Verdrahtung muss gemäß den
lokalen elektrischen Vorschriften ab-
geschlossen werden.
- 24VDC Beleuchtungsschaltung
ist innerhalb der Anschlussdose
von 220–240VAC Schaltungen zu
trennen.
- Die elektrische Installation muss
sicherstellen, dass die Erdungslei-
tungen überprüft werden.
Stromkabel von der
Steuerung (mit Steuerung
geliefert)
Anschlusskasten und
Terminals (vom Instal-
lateur bereitgestellt)
Stromkabel vom
Heizgerät (mit
Heizgerät geliefert)
26
BLACK 240V
L1 L2
BLACK 240V
bromic.com/heat
GROUND
LIVE
L
N NEUTRAL
BROWN
EMI FILTER
(YB22D1-3A-W)
BLUE
BLUE
1 L
2 L(N)
3 G
4 G
5 G
BLACK 240V
6 L
BLUE
7
L(N)
GREY 240V
8 L
N/A
9
L(N)
HEATER CONTROL PCB
LED PCB DIMMER
WHITE 24V DC
BROWN 24V DC
GREY 240V BROWN 24V DC
BLUE GREEN/YELLOW
N G +24V DC
BLUE GREEN/YELLOW
GREY 240V BROWN 24V DC
BROWN
BLUE BLUE
AC IN 240V
DC OUT 24V
WHITE 24V DC
-24V DC
WHITE 24V DC
