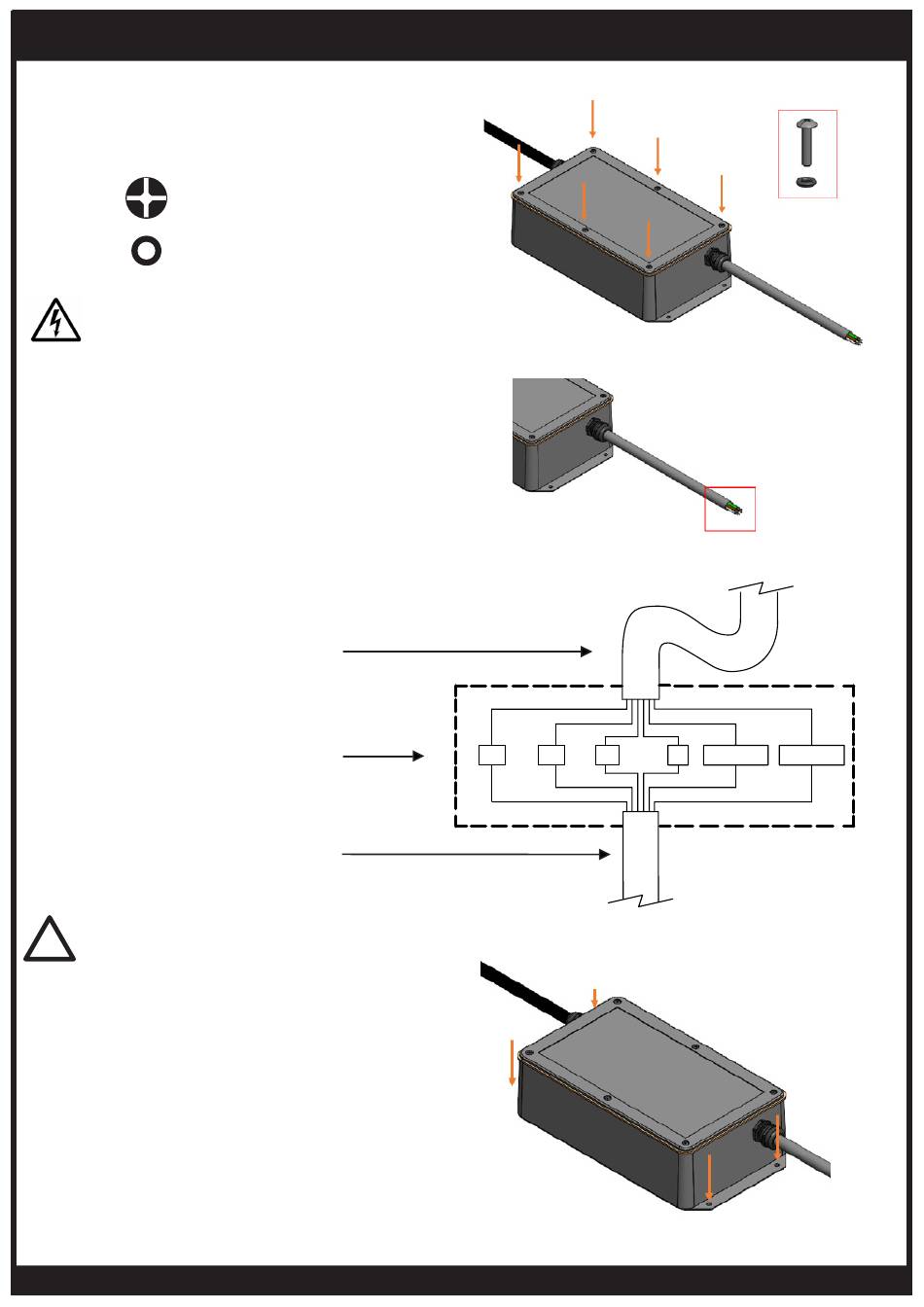

ELEKTRISCHE INSTALLATION – PENDANT-HEIZGERÄTSTEUERUNG
3. Die Abdeckung wieder auf die Box anbringen
und sicherstellen, dass die 6 X M3 O-Ringe auf
den 6 x Linsenschrauben (Nr. 4-40 – Länge:
1/2") vorhanden sind.
Nr. 4-40 – Länge: 1/2"
6 x
(Vormontiert)
6 x
M3 – O-Ring
(vormontiert)
GEFAHR
Die Stromquelle DARF bei der Installation
der Eclipse Steuerbox NICHT aktiv sein.
4. Verdrahten Sie das 6-Kernkabel von der Eclipse
Control Box zu den entsprechenden farbigen
Drähten auf dem 6-Kernkabel vom Eclipse-
Heizungskopf gemäß den örtlichen Vorschriften
des Electrical Code.
Stellen Sie sicher, dass die Verbindung mit
einer IP54- Abdeckung (oder besser) (nicht
im Lieferumfang enthalten) ausreichend
vor der Umgebung geschützt ist, die für die
Anwendung geeignet ist.
Stromkabel von der
Steuerung (mit Steuer-
ung geliefert)
Anschlusskasten und
Terminals (vom Instal-
lateur bereitgestellt)
Stromkabel vom
Heizgerät (mit
Heizgerät geliefert)
WICHTIG
!
Das Steuergerät muss in einem Raum mit
freiem und offenem Luftstrom installiert
werden, der gewährleistet, dass die
Umgebungstemperatur 30 °C nicht
überschreitet.
5. Montieren Sie die Pendant-Montage-
Dachhalterung an der Decke oder Wand an
der gewünschten Stelle, indem Sie für die
Montagefläche Schrauben in geeigneter Größe
und Art (nicht im Lieferumfang enthalten)
verwenden. Stellen Sie sicher, dass die Pendant-
Heizgerätsteuerung in allen 4 Löchern fest mit
Befestigungsmitteln gesichert ist, bevor Sie
fortfahren.
BLACK 240V
L1 L2
BLACK 240V
bromic.com/heat
GREY 240V BROWN 24V DC
BLUE GREEN/YELLOW
N G +24V DC
BLUE GREEN/YELLOW
GREY 240V BROWN 24V DC
WHITE 24V DC
-24V DC
WHITE 24V DC
25
