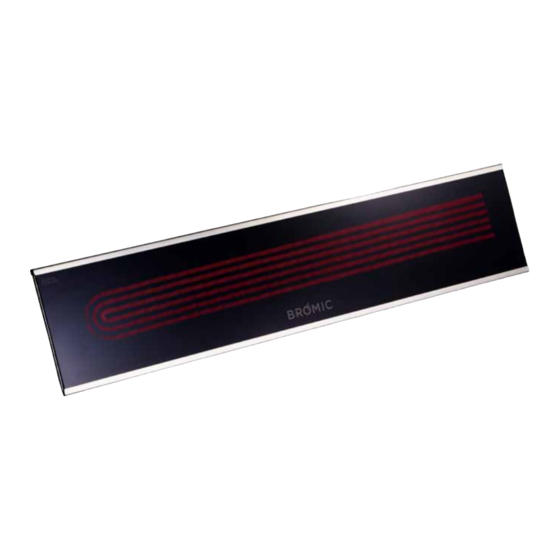

- Seite 1 PLATINUM SMART-HEAT™ ELEKTRISCHER HEIZER VON BROMIC INSTALLATIONSANLEITUNG UND HANDBUCH FÜR DIE 2300W & 3400W VERSION WICHTIG ANLEITUNG SORGFÄLTIG LESEN. KLAPPENTEXT ENTHÄLT WICHTIGE INFORMATIONEN ÜBER DIESE ANLEITUNG. ANLEITUNG AUFBEWAHREN. ORIGINALANLEITUNG VERSION 3.5 EU...
-
Seite 2: Korrekte Entsorgung Dieses Produkts
WICHTIG Diese Bedienungsanleitung enthält wichtige Informationen über den Aufbau, Betrieb und die Instandhaltung von Platinum Smart-Heat™-Heizgeräten. Bitte beachten Sie genau die wichtigen Sicherheitshinweise, die in dieser Anleitung enthalten sind. Neben allen Sicherheitsinformationen stehen die folgenden Sicherheitswarnsymbole: GEFAHR WARNUNG WICHTIG • LESEN SIE DIESE ANLEITUNG SORGFÄLTIG, bevor Sie dieses Produkt installieren oder warten. -
Seite 3: Inhaltsverzeichnis
INHALT WICHTIGE HINWEISE UND WARNUNGEN PRODUKTÜBERSICHT PRODUKTBESCHREIBUNG SPEZIFIKATIONEN PRODUKTMERKMALE ANLEITUNG ZUR INSTALLATION DECKEN- & WANDMONTAGE DECKENABSATZ VERLÄNGERUNGSROHR ELEKTRISCHE INSTALLATION WARTUNG FEHLERSUCHE bromic.com/heating-de... -
Seite 4: Wichtige Hinweise Und Warnungen
WICHTIGE HINWEISE UND WARNUNGEN WARNUNG • WICHTIG - Installation MUSS von einem • Verpackungsmaterialien von Kindern Fachmann durchgeführt werden. fern halten. • Vorschriftswidrige Installation, Manipulation • Wärend der Benutzung keine entflammbaren und Missachtung der Warnhinweise kann zu Aerosole in der Nähe der Anlage versprühen. Verletzungen, Schäden und Tod führen. -
Seite 5: Produktübersicht
Die Heizer bestehen aus korrosionbeständigem Material, sind elektrisch überprüft und nach IPX4 gegen Wassereindrang geschützt. Das macht die Platinum Smart-Heat™ Elektrik zur perfekten Lösung für zahlreiche Anwendungen innen & außen. SPEZIFIKATIONEN 2300W 3400W Model Schwarz BH0320004 BH0320006 Teilnr. Weiß BH0320009 BH0320010 2300W 3400W Hitzeabgabe (Watt) 220-240V - A.C. -
Seite 6: Anleitung Zur Installation
INSTALLATIONSANLEITUNG DECKEN- & WANDMONTAGE • Montage der Heizer muss nach den unten • Mindestabstand von Heizer zu nächstgelgenen gezeigten Mindestabständen erfolgen. Wänden muss wenigstens 25 cm betragen. Strahler darf nicht direkt auf Wand zeigen. • Mindestabstand zwischen mehreren Heizern muss wenigstens 50 cm betragen. -
Seite 7: Wall Mount
INSTALLATIONSANLEITUNG FORTS. OPTION 1 Um das Kabel seitlich aus der Wandhalterung heraus zu führen, starten Sie bei Schritt 1. 1. Locheinschub abschrauben & entfernen (a). 2. Beiliegende Kabelmanschette von außen einführen und von innen mit beiliegender Stahl- mutter fixieren (b). Hinweis: Bei Schritt 3 fortsetzen. - Seite 8 9. Fit the smaller cover over the heater bracket so that the slots pass over the INSTALLATIONSANLEITUNG FORTS. shafts of the M6x14mm mounting screws (i). Fit the larger cover over the smaller cover in the same way from the opposite side of the bracket (j). 8.
-
Seite 9: Deckenabsatz
INSTALLATIONSANLEITUNG FORTS. DECKENABSTAND (SEPPARAT ERH.) WARNUNG WARNUNG Folgende Anweisungen eignen sich für Bei der Deckeneinbauinstallation muss das Heizgerät Deckenstärken von 10 bis 30 mm. Für Decken von oben vollständig gegen Wasserkontakt mit mehr als 30 mm Stärke kontaktieren Sie bitte geschützt werden. - Seite 10 INSTALLATIONSANLEITUNG FORTS. 1. Vorbereiten der Decke Cut-Out mit Abmessungen von Bildern auf s. 9, um die Decke-Aussparung anzupassen (a). Heizer muss mindestens 2400mm Abstand zum Boden und mindestens 500mm Abstand zu den Wände n auf jeder Seite haben. Minimale Entfernungen zu brennbaren Stoffen müssen nach nur einer der beiden gezeigten Optionen sein.
-
Seite 11: Verlängerungsrohr
the 4 M5 screws and nuts provided (k). INSTALLATIONSANLEITUNG FORTS. 12. Remove the 4 M5 screws fastening the heater mounting bracket to the back of the heater. Re-insert the screws with both halves of the ceiling support bracket in place and tighten firmly. (l) 13. -
Seite 12: Elektrische Installation
ELEKTRISCHE INSTALLATION WARNUNG ELEKTRISCHE INSTALLATION Diese Anlage MUSS von einem zertifiziertem Fachmann Produktschild beachten für korrekte Volt und installiert werden. Führen Sie keinerlei Wartung oder Watt Angaben, damit Stromzufuhr zu Spezifikationen Instandhaltungsarbeiten durch, solange die Stromzufuhr passt. nicht abgeschaltet wurde. Entsprechende Stromkabel mit mindestens 105°C WARNUNG Temperaturstabilität verwenden.
