ELEKTRISCHE INSTALLATION – PENDANT-HEIZGERÄTSTEUERUNG
WICHTIG
!
Das Steuergerät muss in einem Raum mit freiem und offenem Luftstrom installiert werden,
der gewährleistet, dass die Umgebungstemperatur 30 °C nicht überschreitet.
1. Öffnen Sie die Abdeckung zur Pendant-
Steuerbox, indem Sie 6 x Linsenschrauben
(Nr. 4-40 – Länge: 1/2") von der Abdeckung
entfernen.
GEFAHR
Die Stromquelle DARF bei der Installation
der Eclipse Steuerbox NICHT aktiv sein.

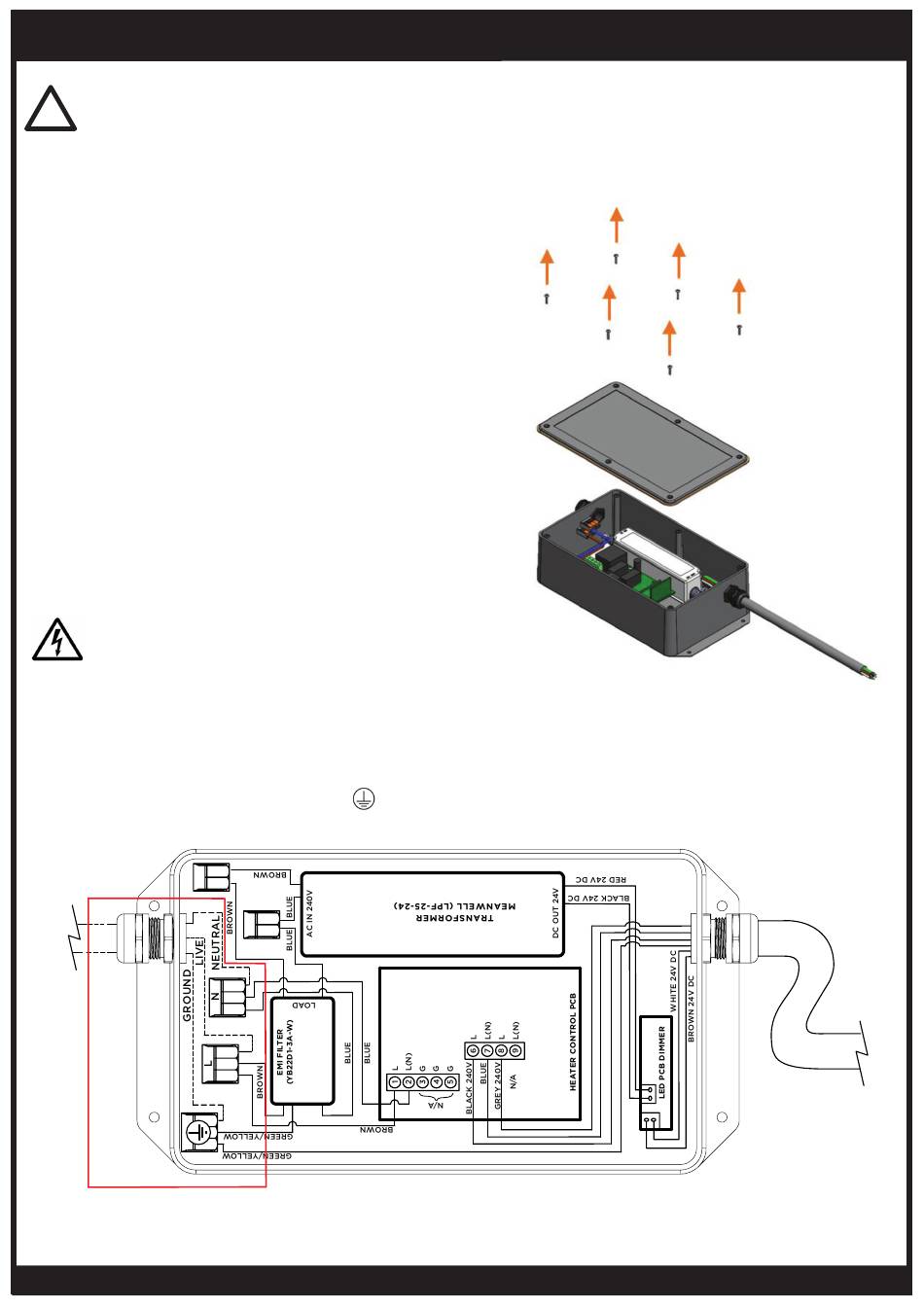

2. Verdrahten Sie die Stromversorgung (nicht
im Lieferumfang enthalten) gemäß dem
Schaltplan. Die Live, Neutral und Boden-
Versorgungsdrähte verbinden sich mit ihren
entsprechenden L, N und Boden-
3-fach Schnellanschlüssen.
24
WAGO
LINE
