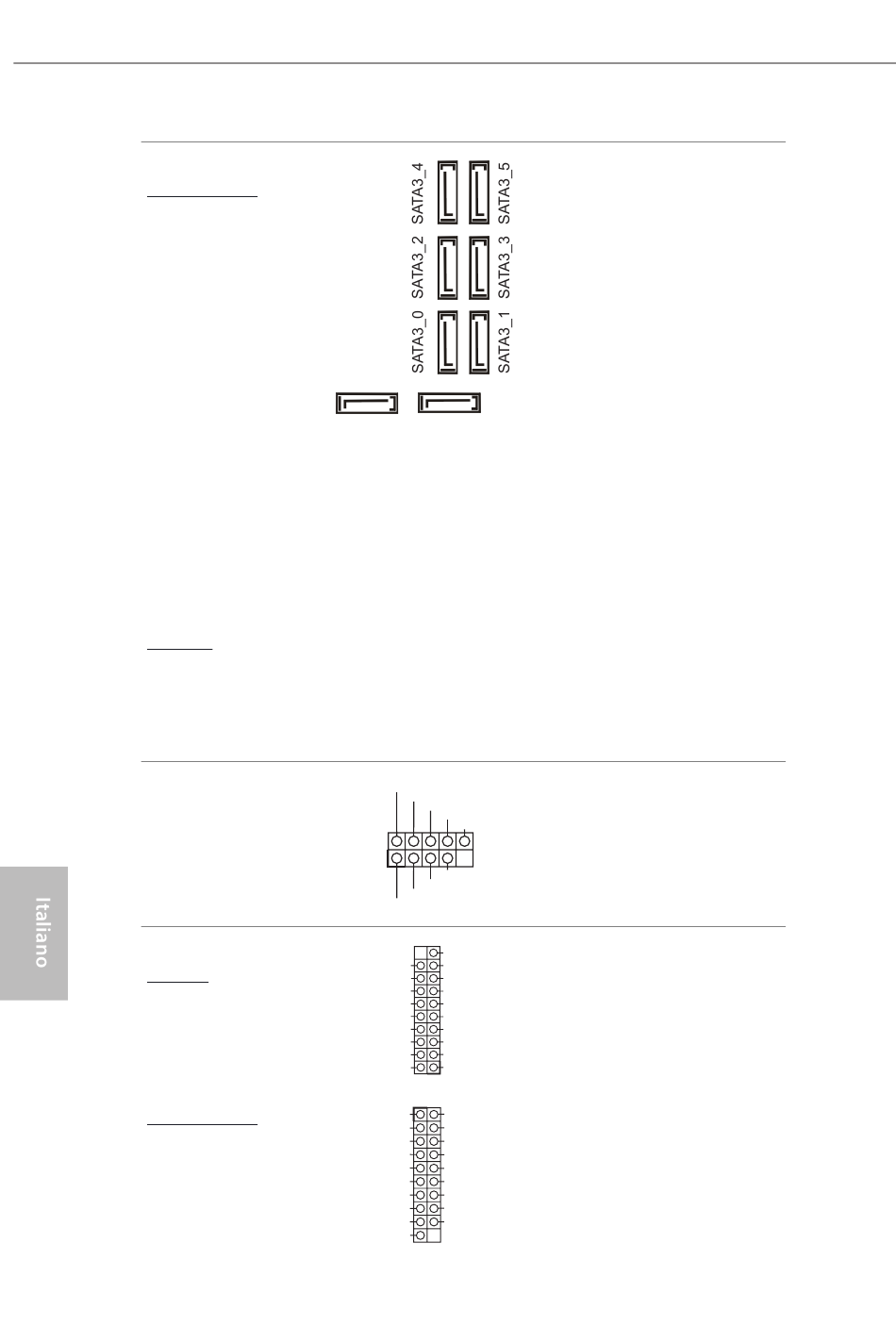

Connettori Serial ATA3
Angolo destroy:
(SATA3_0:
vedere pag. 1, n. 17)
(Superiore)
(SATA3_1:
vedere pag. 1, n. 17)
(Inferiore)
(SATA3_2:
vedere pag. 1, n. 16)
(Superiore)
(SATA3_3:
vedere pag. 1, n. 16)
(Inferiore)
(SATA3_4:
vedere pag. 1, n. 15)
(Superiore)
(SATA3_5:
vedere pag. 1, n. 15)
(Inferiore)
Verticale:
(SATA3_6:
vedere pag. 1, n. 21)
(SATA3_7:
vedere pag. 1, n. 22)
Header USB 2.0
(USB_3_4 a 9 pin)
(vedere pag. 1, n. 26)
(USB_5_6 a 9 pin)
(vedere pag. 1, n. 25)
Header USB 3.2 Gen1
Verticale:
(USB3_5_6 a 19 pin)
(vedere pag. 1, n. 11)
Angolo destroy:
(USB3_3_4 a 19 pin)
(vedere pag. 1, n. 14)
80
SATA3_7 SATA3_6
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
Vbus Vbus
Vbus IntA_PB_SSRX-
IntA_PA_SSRX- IntA_PB_SSRX+
IntA_PA_SSRX+ GND
GND IntA_PB_SSTX-
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+
GND
GND IntA_PB_D-
IntA_PA_D- IntA_PB_D+
IntA_PA_D+ Dummy
1
1
Dummy
IntA_PA_D+
IntA_PB_D+ IntA_PA_D-
IntA_PB_D- GND
GND
IntA_PA_SSTX+
IntA_PB_SSTX+
IntA_PA_SSTX-
GND
IntA_PB_SSTX-
GND IntA_PA_SSRX+
IntA_PB_SSRX+ IntA_PA_SSRX-
IntA_PB_SSRX-
V Vbus
Vbus V
Questi otto connettori SATA3
supportano cavi di trasmissione
dati SATA per i dispositivi
d'archiviazione interni velocità di
trasferimento dati fino a 6,0 Gb/s.
* Se M2_3 è occupato da un
dispositivo M.2 di tipo SATA,
SATA3_7 sarà disabilitato.
Ci sono due connettori su questa
scheda madre. Ciascun header
USB 2.0 può supportare due porte.
Ci sono due connettori su questa
scheda madre. Ciascun header
USB 3.2 Gen1 può supportare due
porte.
