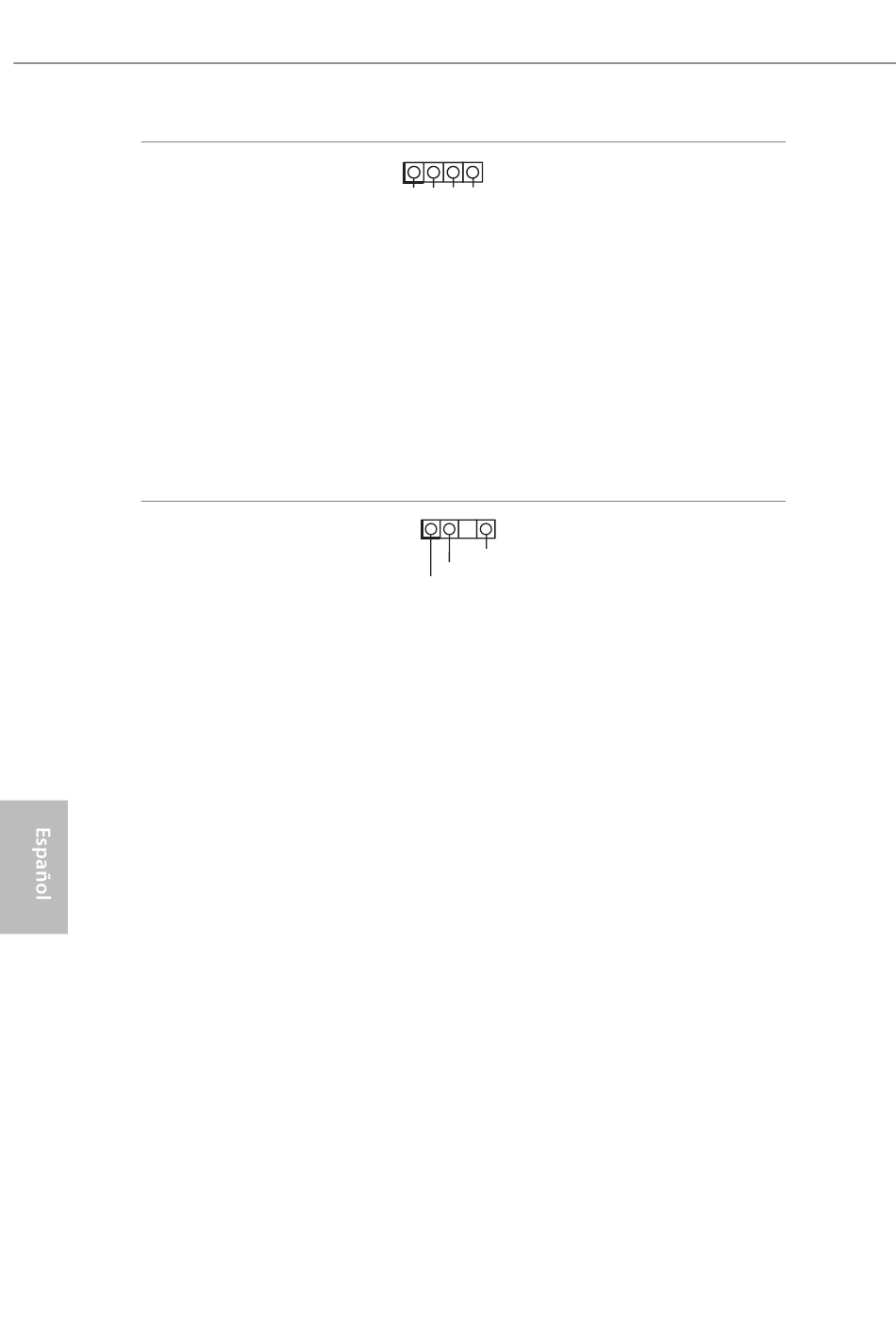

Cabezal de LED RGB
(RGB_LED1 de 4 contactos)
(consulte la pág. 1, nº 30)
Cabezales de LED direccionables
(ADDR_LED1 de 3 contactos)
(consulte la pág. 1, nº 29)
(ADDR_LED2 de 3 contactos)
(consulte la pág. 1, nº 8)
(ADDR_LED3 de 3 contactos)
(consulte la pág. 1, nº 7)
98
Este cabezal RGB se utiliza para
1
conectar el alargador de LED RGB
+12V G R B
que permite a los usuarios elegir
entre varios efectos de iluminación
de LED.
Precaución: Nunca instale
el cable de LED RGB con la
orientación incorrecta ya que,
de lo contrario, el cable puede
dañarse.
*Consulte la página 42 para
obtener más instrucciones sobre
esta base de conexiones.
La base de conexiones se usa para
1
conectar el alargador de LED
GND
DO_ADDR
direccionable que permite a los
VOUT
usuarios elegir entre varios efectos
de iluminación LED.
Precaución: Nunca instale el
cable de LED direccionable con
la orientación incorrecta ya que,
de lo contrario, el cable puede
dañarse.
*Consulte la página 43 para
obtener más instrucciones sobre
esta base de conexiones.
