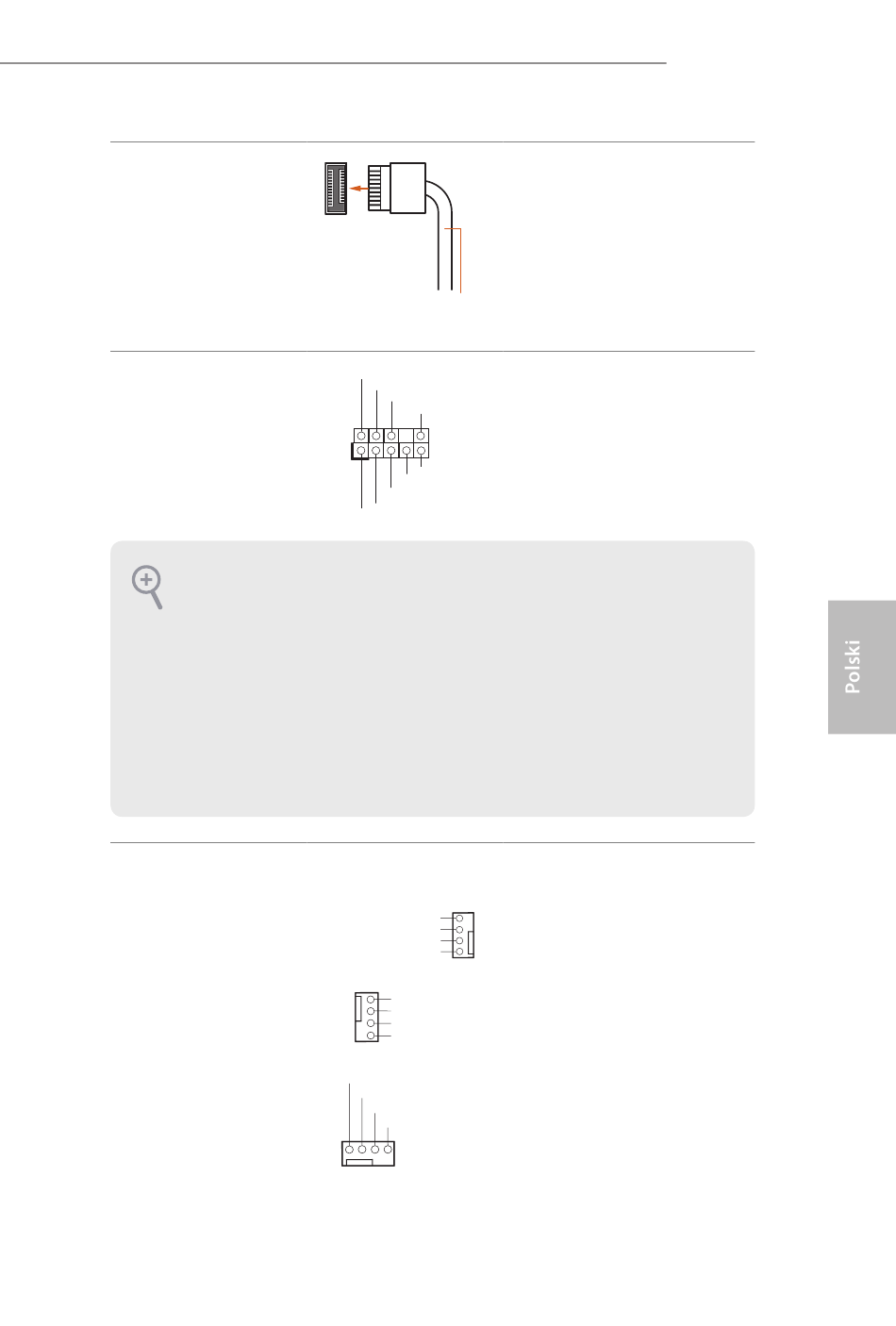

Złącze główkowe Gen1
USB 3.2 typu C panelu
przedniego
(20-pinowe F_USB3_
TC_1)
(sprawdź s.1, Nr 13)
Złącze główkowe audio
panelu przedniego
(9-pinowe HD_AUDIO1)
(sprawdź s.1, Nr 31)
1. High Definition Audio obsługuje wykrywanie gniazda, ale aby działać prawidłowo przewód
panelu na obudowie musi obsługiwać HDA. W celu instalacji systemu należy wykonać
instrukcje z naszego podręcznika i podręcznika obudowy.
2. Jeśli używany jest panel audio AC'97, należy go zainstalować w złączu główkowym audio
panelu przedniego, poprzez wykonanie wymienionych poniżej czynności:
A. Podłącz Mic_IN (MIC) do MIC2_L.
B. Podłącz Audio_R (RIN) do OUT2_R i Audio_L (LIN) do OUT2_L.
C. Podłącz uziemienie (GND) do uziemienia (GND).
D. MIC_RET i OUT_RET służą wyłącznie dla panelu audio HD. Nie należy ich podłączać
dla panelu audio AC'97.
E. Aby uaktywnić mikrofon przedni, przejdź do zakładki "FrontMic" w panelu Realtek
Control i wyreguluj "Głośność nagrywania".
Złącza /wentylatora pompy
wodnej obudowy
(4-pinowe CHA_FAN1/WP)
(sprawdź s.1, Nr 32)
(4-pinowe CHA_FAN2/WP)
(sprawdź s.1, Nr 9)
(4-pinowe CHA_FAN3/WP)
(sprawdź s.1, Nr 12)
(4-pinowe CHA_FAN4/WP)
(sprawdź s.1, Nr 27)
USB Type-C Cable
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
4
FAN_SPEED_CONTROL
3
CHA_FAN_SPEED
2
FAN_VOLTAGE
1
GND
1
GND
2
FAN_VOLTAGE
3
CHA_FAN_SPEED
4
FAN_SPEED_CONTROL
GND
FAN_VOLTAGE
FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
Na tej płycie głównej dostępne jest
jedno złącze główkowe Gen1
USB 3.2 typu C panelu przedniego.
To złącze główkowe jest używane
do podłączania modułu USB 3.2
Gen1 dla dodatkowych portów
USB 3.2 Gen1.
To złącze główkowe służy do
podłączania urządzeń audio do
przedniego panelu audio.
Ta płyta główna udostępnia
cztery 4-pinowe złącza obudowy
wentylatora chłodzenia wodnego.
Jeśli planowane jest podłączenie
3-pinowego wentylatora
chłodzenia wodnego obudowy,
należy je podłączyć do pinów 1-3.
Z690 PG Riptide
137
