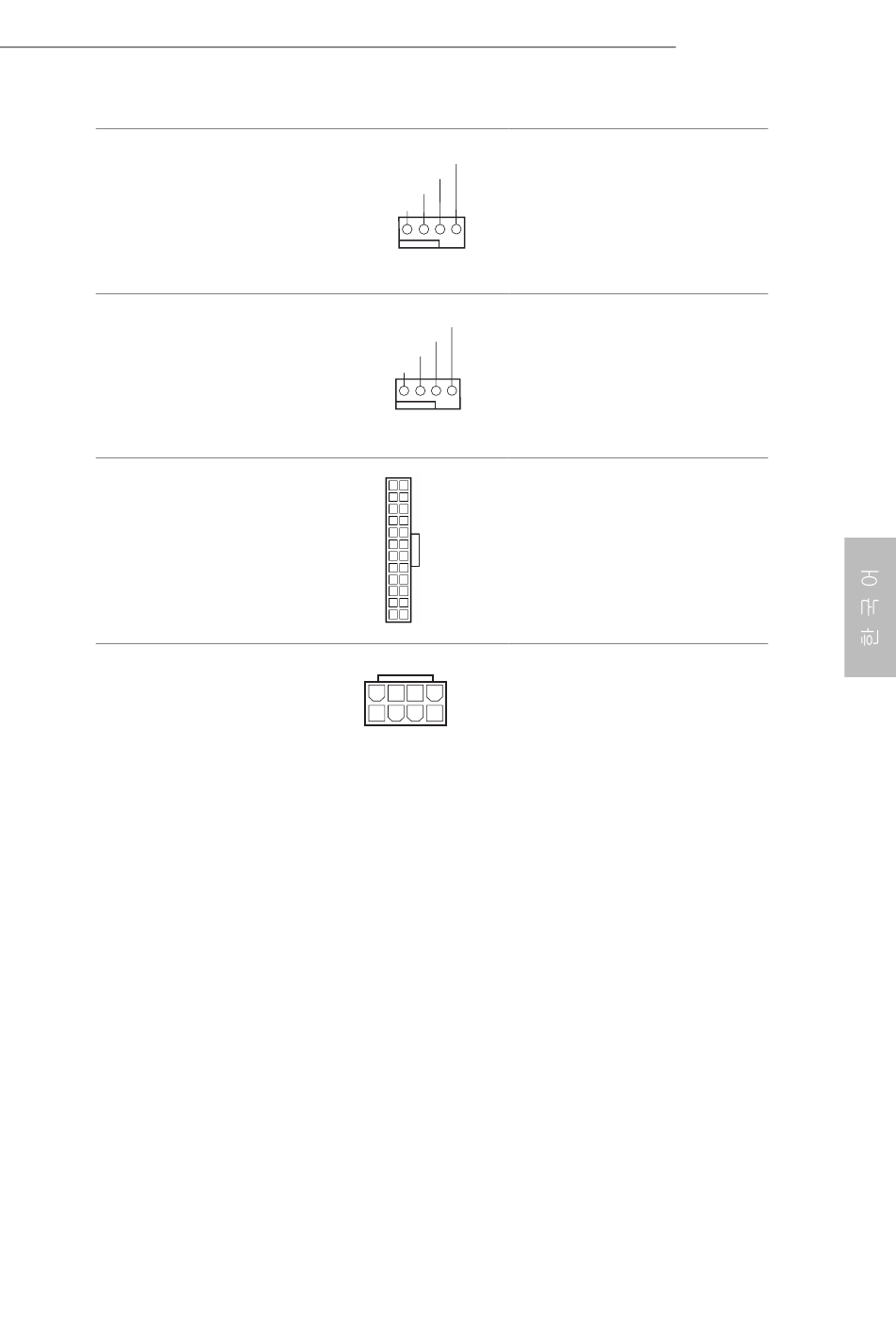

CPU 팬 커넥터
(4 핀 CPU_FAN1)
(1 페이지 , 3 번 항목 참조 )
CPU/ 워터 펌프 팬 커넥터
(4 핀 CPU_FAN2/WP)
(1 페이지 , 4 번 항목 참조 )
ATX 전원 커넥터
(24 핀 ATXPWR1)
(1 페이지 , 10 번 항목 참조 )
ATX 12V 전원 커넥터
(8 핀 ATX12V1)
(1 페이지 , 1 번 항목 참조 )
이 마더보드에는 4 핀 CPU
FAN_SPEED_CONTROL
CPU_FAN_SPEED
팬 ( 저소음 팬 ) 커넥터가
+12V
GND
탑재되어 있습니다 . 3 핀 CPU
팬을 연결하려는 경우 핀 1-3에
1 2 3 4
연결하십시오 .
이 마더보드에는 4 핀 수냉식
FAN_SPEED_CONTROL
CPU_FAN_SPEED
CPU 팬 커넥터가 탑재되어
FAN_VOLTAGE
GND
있습니다. 3핀 CPU 수냉식 쿨러
팬을 연결하려는 경우 핀 1-3에
1 2 3 4
연결하십시오 .
이 마더보드에는 24핀 ATX 전원
12 24
커넥터가 탑재되어 있습니다 .
20 핀 ATX 전원공급장치를
사용하려면 핀 1과 핀 13을 따라
연결하십시오 .
1 13
8 5
이 마더보드에는 8 핀 ATX 12V
전원 커넥터가 탑재되어
있습니다 . 4 핀 ATX
4
1
전원공급장치를 사용하려면 핀
1 과 핀 5 을 따라 연결하십시오.
* 경고 : 연결된 전원 케이블이
그래픽 카드가 아닌 CPU용인지
확인하십시오 . PCIe 전원
케이블을 이 커넥터에 꽂지
마십시오 .
