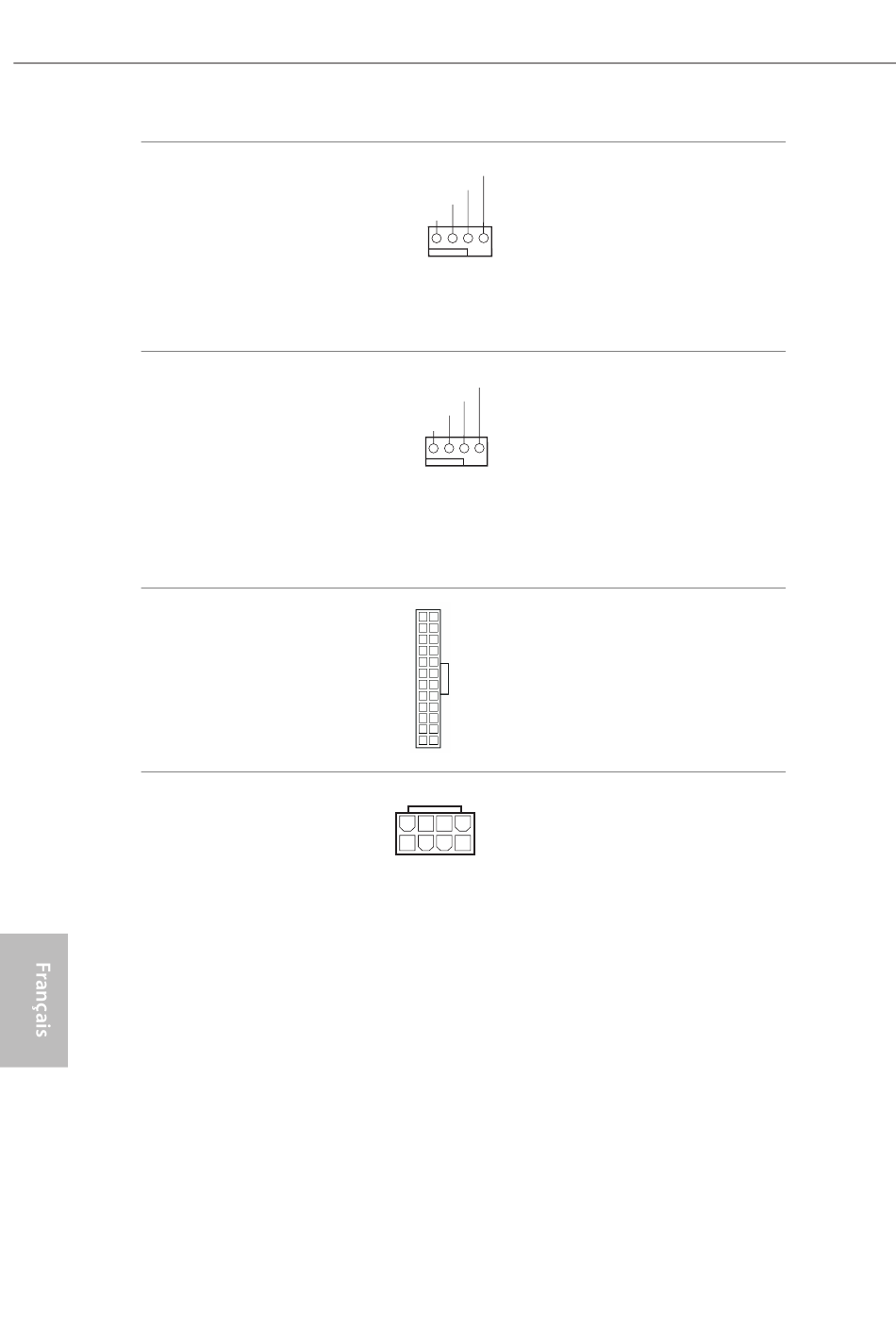

Connecteur du ventilateur
du processeur
(CPU_FAN1 à 4 broches)
(voir p.1, No. 3)
Connecteur pour
ventilateur de processeur /
pompe à eau
(CPU_FAN2/WP à
4 broches)
(voir p.1, No. 4)
Connecteur d'alimentation
ATX
(ATXPWR1 à 24 broches)
(voir p.1, No. 10)
Connecteur d'alimentation
ATX 12 V
(ATX12V1 à 8 broches)
(voir p.1, No. 1)
68
Cette carte mère est dotée d'un
FAN_SPEED_CONTROL
CPU_FAN_SPEED
connecteur pour ventilateur de
+12V
GND
processeur (Quiet Fan) à 4 broches.
Si vous envisagez de connecter un
1 2 3 4
ventilateur de processeur à
3 broches, veuillez le brancher sur
la broche 1-3.
Cette carte mère est dotée d'un
FAN_SPEED_CONTROL
CPU_FAN_SPEED
connecteur pour ventilateur de
FAN_VOLTAGE
GND
processeur à refroidissement par
eau à 4 broches. Si vous envisagez
1 2 3 4
de connecter un ventilateur de
refroidisseur d'eau pour processeur
à 3 broches, veuillez le brancher
sur la Broche 1-3.
Cette carte mère est dotée d'un
12 24
connecteur d'alimentation ATX
à 24 broches. Pour utiliser une
alimentation ATX à 20 broches,
veuillez effectuer les branchements
1 13
sur la Broche 1 et la Broche 13.
Cette carte mère est dotée d'un
8 5
connecteur d'alimentation ATX
12V à 8 broches. Pour utiliser une
4
1
alimentation ATX à 4 broches,
veuillez effectuer les branchements
sur la Broche 1 et la Broche 5.
*Avertissement : Veuillez vérifier
que le câble d'alimentation
connecté est pour l'unité
centrale et non pour la carte
graphique. Ne branchez pas le
câble d'alimentation PCIe sur ce
connecteur.
