Ecoflam MAX 1-15 Bedienungsanleitung Seite 24

420010510000 Max 1-15
DE
1
4 mm
Nach Einbau des Brenners muß folgendes überprüft werden:
- Speisespannung, Schutzsicherung;
- Verbindung mit den Kesselthermostaten , verschiedene Schutzvorkehrungen;
- Richtige Länge und Dichtheit der Speiseleitung;
- Der Düsendurchsatz muß zum Kessel proportioniert sein;
- Es darf nur der vorgeschriebene Brennstoff verwendet werden.
Wenn alle diese Bedingungen erfüllt sind, kann die Anlage gestartet werden. Der Brenner mit Strom
versorgen. Das Kontrollschaltgerät speist gleichzeitig den Lütungsmotor und den Zuendtransformator.
Nach der Vorspülphase von ca. 12 Sekunden (Landis & Gyr), 20 Sekunden (Brahma) öffnet das
Schaltgerät zur Flammekontrolle das Magnetventil, Brennstoff fließt ein und die Flamme zuendet. Sollte die
Flammebildung nicht perfekt sein so erfolgt innerhalb von 10 Sekunden die Störabschaltung des Brenners.
Nach dem Brennerstart schaltet der Transformator aus.
/
Max 1-30

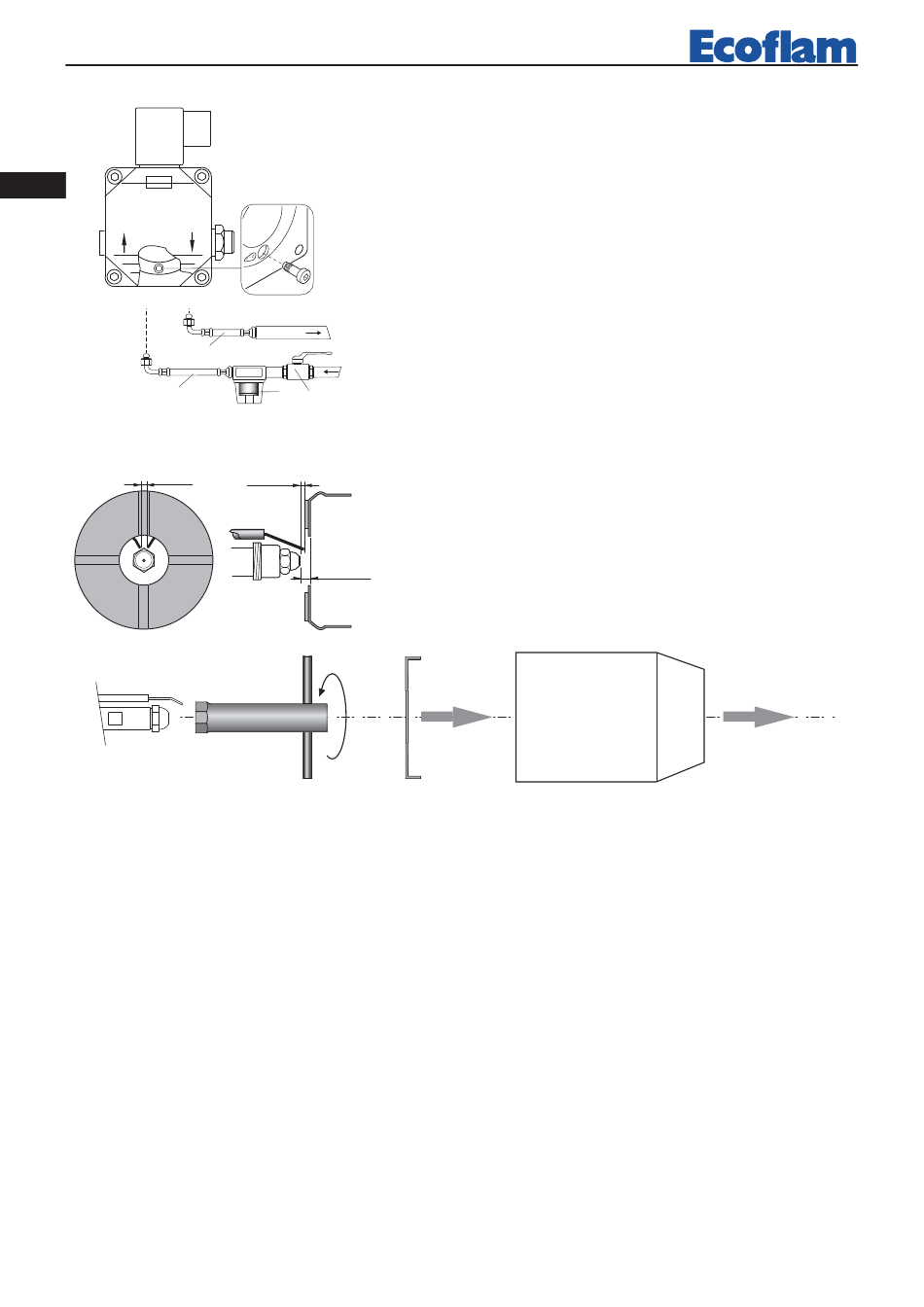

Sistema Bitubo
Zweistrangsystem:
Without horse-shoe
Schraube ohne scheibe
-shaped washer.
1
2 3
DÜSENAUSTAUSCH
Ausschließlich den für diese Operation vorgesehenen Schlüssel
3 mm
verwerden. Die Düse mit besonderer Vorsicht lösen um dabei die
Elektroden nicht zu beschädigen. Mit der gleichen Vorsicht die
neue Düse einbauen.WICHTIG: nach einem Düsenaustausch
müssen die Elektroden stets auf ihre Stellung überprüft werden
5/6 mm
(siehe Zeichnung).
INBETRIEBNAHME DES BRENNERS
1 - FLEX. SCHLAUCHE
2 - ÖLFILTER
3 - ABSPERRHAHN
pag.24
