420010510000 Max 1-15
démarrer à nouveau, en appuyant sur le bouton du coffret de sécurité. Si, après un amorçage effectué normalement, le
FR
brûleur se met en sécurité par faute d'une chute de pression du fioul dans la pompe, rearmer la mise en sécurité pour le
rédémarrer. Ne jamais laisser que la pompe tourne sans fioul pendant plus que trois minutes. Dans le cas où l'amorçage
de la pompe ne s'effectue pas pendant le premier prebalayage, déclencher la mise en sécurité du brûleur. Note: avant de
démarrer le brûleur, s'assurer que le tuyau de retour soit ouvert. Une obstruction éventuelle pourrait causer la rupture
du dispositif d'étan.
1
4 mm
Après avoir effectué l'installation du brûleur, vérifier les points suivants:
- Tension d'alimentation du brûleur et les fusibles de protection de ligne.
- Les connexions du moteur.
- La longueur correcte de la tuyauterie et que la même soit étanche.
- Le type de combustible, qui doit être indiqué pour le brûleur.
- La connexion des thermostats chaudière et des sécurités.
- Le sens de rotation du moteur.
- La calibration correcte de la protection termique du moteur.
Une fois que toutes ces conditions ont été verifiées, on pourra proceder aux essais du brûleur. Alimenter le
brûleur. Le coffret de sécurité alimente, en même temps, le transformateur d'allumage et le moteur du brû-
leur, qui pourvoit à effectuer un prebalayage de la chambre de combustion pendant environs 12 secondes. A
la fin du prebalayage, le coffret de sécurité ouvre l'électrovanne de la pompe fioul, le transformateur produit
un'étincelle et le brûleur s'allume. Après un intervalle de sécurité de 5 secondes et un allumage correct, le cof-
/
Max 1-30

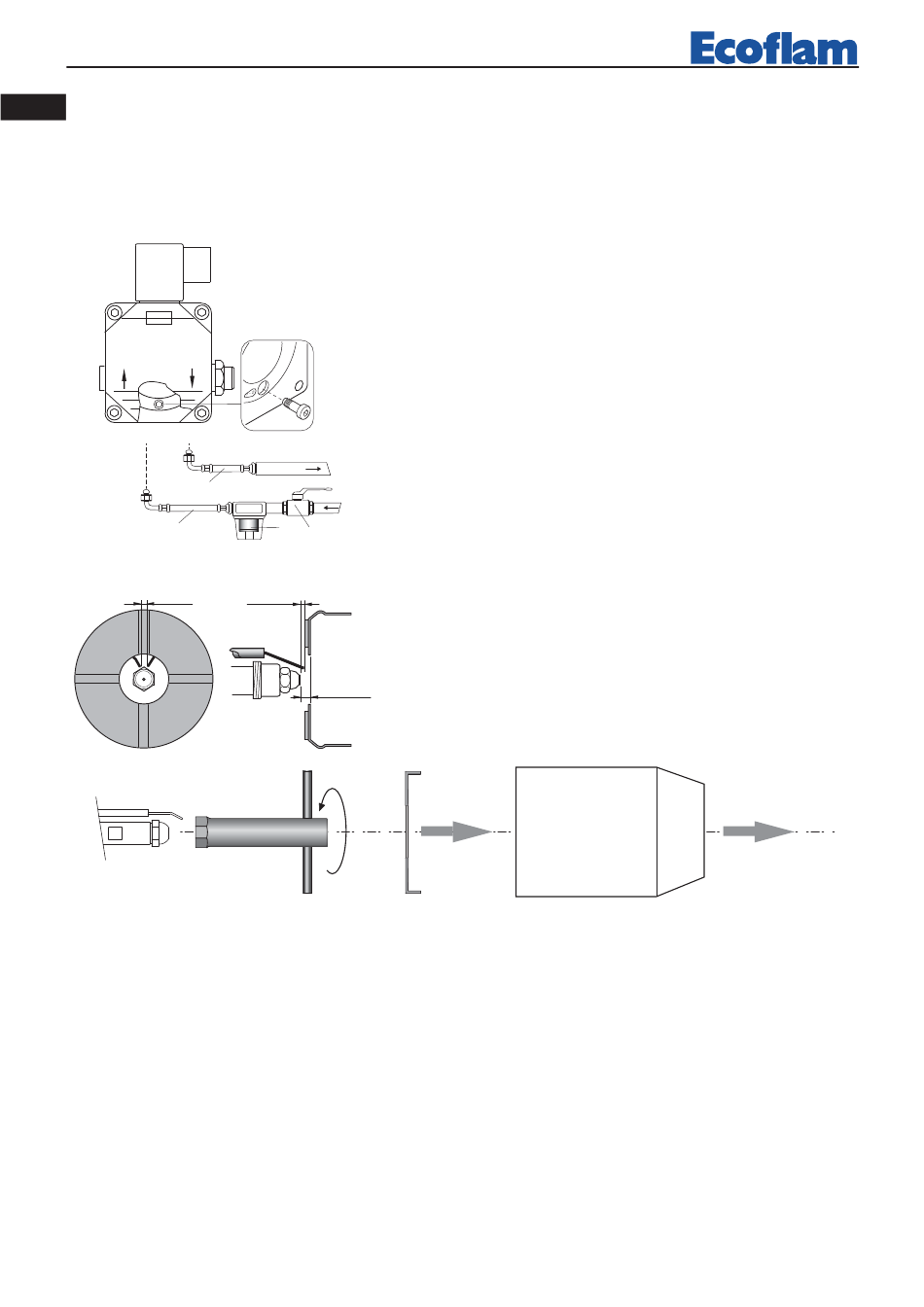

Systéme deux tuyaux
Sans rondelle
Without horse-shoe
-shaped washer.
1
2
3
NETTOYAGE ET REMPLACEMENT DU GICLEUR
Utiliser seulement la clé en dotation, prévue pour cette opération,
3 mm
pour dévisser le gicleur, en veillant à ne pas endommager les élec-
trodes. Monter le nouveau gicleur par le même soin.
Note: Après le remplacement du gicleur, vérifier toujours la posi-
tion des électrodes (voir à l'illustration). Une position erronée des
5/6 mm
électrodes pourrait donner des problèmes d'allumage.
MISE EN SERVICE ET REGLAGE DU BRULEUR
1 - TUYAUTERIES
2 - FILTRE
3 - ROBINET D'ARRET
pag.12
