420010510000 Max 1-15
запуск насоса не произошел в течение времени предварительной продувки, после блокировки горелки,
нажмите красную кнопку, расположенную на контрольной аппаратуре, и перезапустите горелку. Если
после успешного запуска насоса и после предварительной продувки произошла аварийная блокировка
горелки в связи с падением давления топлива в насосе, для повторного пуска горелки потребуется взвести
RU
кнопку перезапуска. Работа насоса без топлива в течение более, чем 3 минут запрещается. ВНИМАНИЕ:
перед запуском горелки убедитесь, что обратный контур топливопровода открыт. Если при пуске обратный
1
1
4 mm
По завершении монтажа горелки проверьте:
- Напряжение электропитания горелки и исправность предохранителей.
- Правильность подключения двигателя.
- Правильность выбора длины топливопровода и его герметичность.
- Соответствие типа топлива модели горелки.
- Правильность присоединения термостатов котла и прочей предохранительной аппаратуры.
- Направление вращения двигателя.
- Правильность тарирования теплового реле двигателя.
При положительных результатах проверки можно приступать к испытанию горелки. Подайте напряжение
горелку. Аппаратура управления одновременно подает напряжение на трансформатор розжига и на
двигатель горелки, который обеспечивает предварительную продувку камеры сгорания в течение
приблизительно 12 секунд. По завершении предварительной продувки контрольная аппаратура подает
напряжение на электроклапан топливного насоса, трансформатор розжига генерирует искру, и происходит
/
Max 1-30
контур окажется перекрыт, последует немедленное разрушение
насоса.

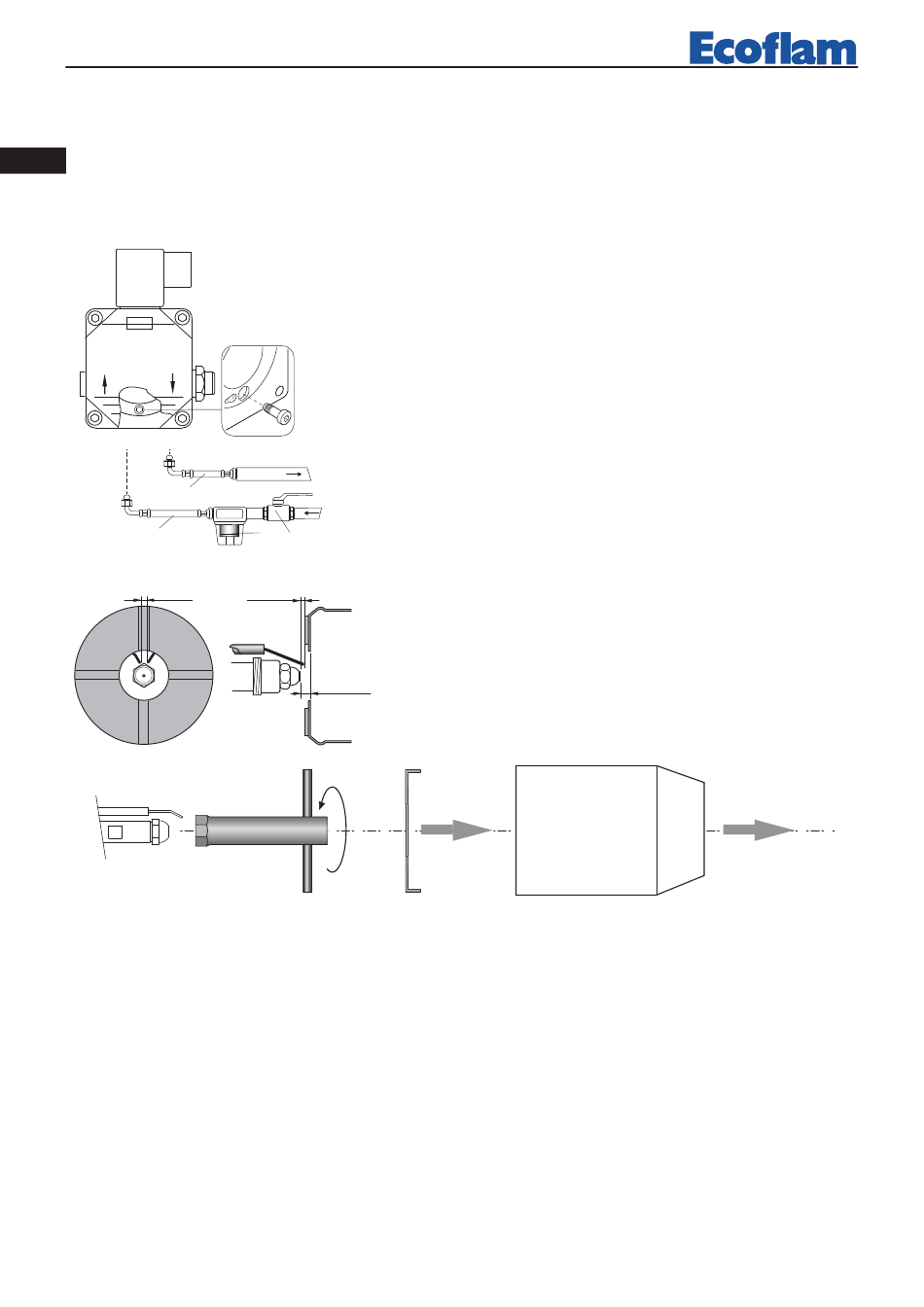

Two-pipe system
1 - ГИБКИЕ ШЛАНГИ
2 - ФИЛЬТР
3 - ТОПЛИВНЫЙ КРАН
Without horse-shoe
-shaped washer.
2 3
ЧИСТКА И ЗАМЕНА ФОРСУНКИ
Для демонтажа форсунки пользуйтесь исключительно
3 mm
имеющимся в комплекте ключом. Обратите внимание на то,
чтобы не повредить электроды. Установите новую форсунку, при
этом
осторожностью. ВНИМАНИЕ: После замены форсунки
5/6 mm
обязательно проверьте положение электродов (см. рис.).
Неправильное положение электродов может затруднить розжиг
горелки.
ЗАПУСК И РЕГУЛИРОВКА ГОРЕЛКИ
монтаж следует выполнять
20
с максимальной
