Montage
1

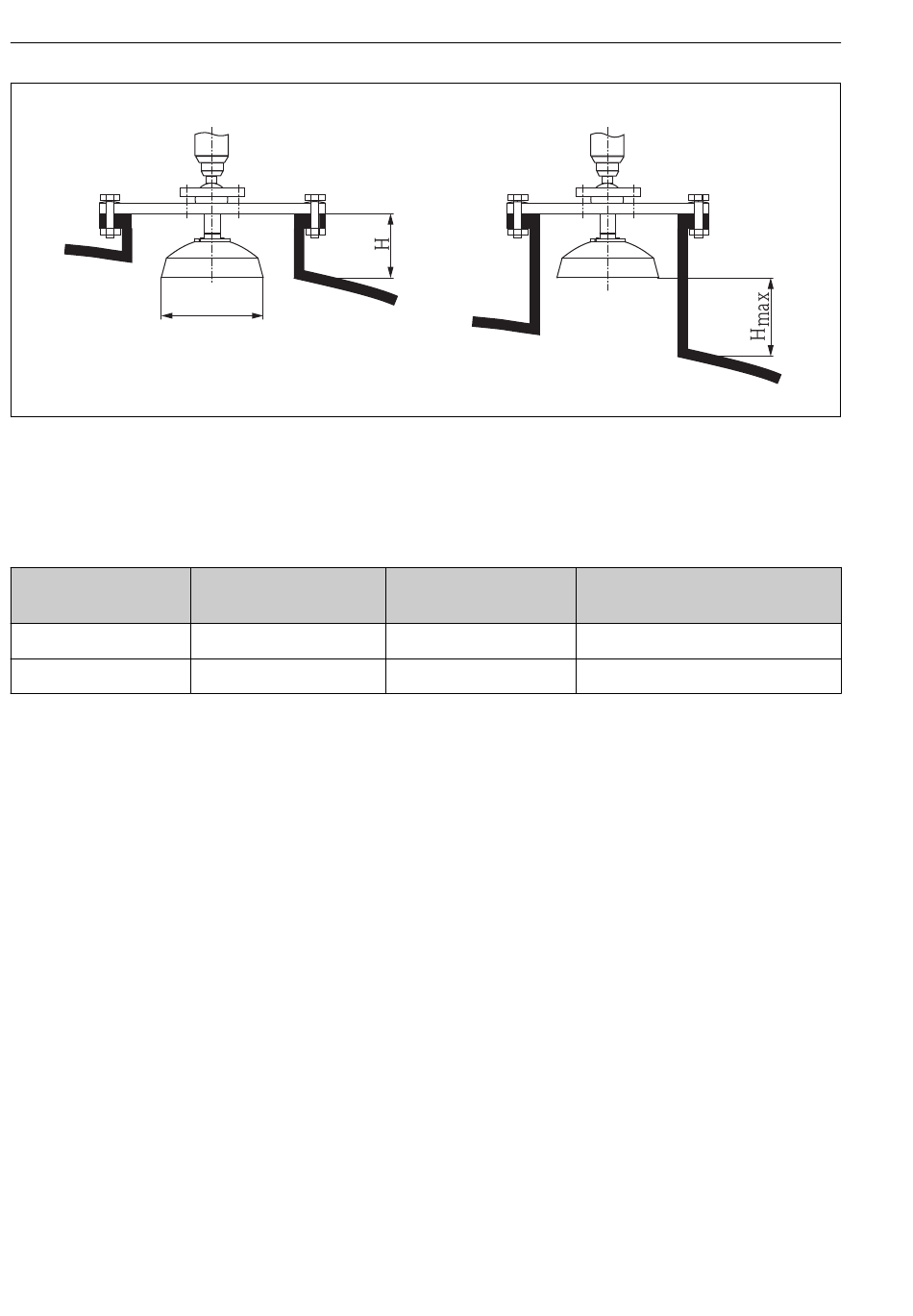

 8 Stutzenmontage Micropilot FMR57 mit Parabolantenne
1 Antenne ragt komplett aus dem Stutzen
2 Antenne befindet sich komplett im Stutzen
1)
Antenne
FA: Parabol 200mm/8"
FB: Parabol 250mm/10" 236 mm (9,29 in)
1) Merkmal 070 der Produktstruktur
Beispiel für den Einbau mit kleinem Flansch
Wenn der Flansch kleiner ist als der Parabolreflektor, gibt es folgende Einbaumöglichkeiten:
• Standardeinbau →  25
Der Parabolreflektor muss dazu demontiert werden.
• Einbau mit schwenkbarem Flansch →  25
24
øD
Antennendurchmesser D Stutzenhöhe H für Fall 1 Maximale Stutzenhöhe H
173 mm (6,81 in)
Micropilot FMR56, FMR57 PROFIBUS PA
2
< 50 mm (1,97 in)
< 50 mm (1,97 in)
Fall 2
500 mm (19,7 in)
500 mm (19,7 in)
Endress+Hauser
A0016827
für
max
