Micropilot FMR20 Modbus RS485
6
Elektrischer Anschluss
6.1
Kabelbelegung

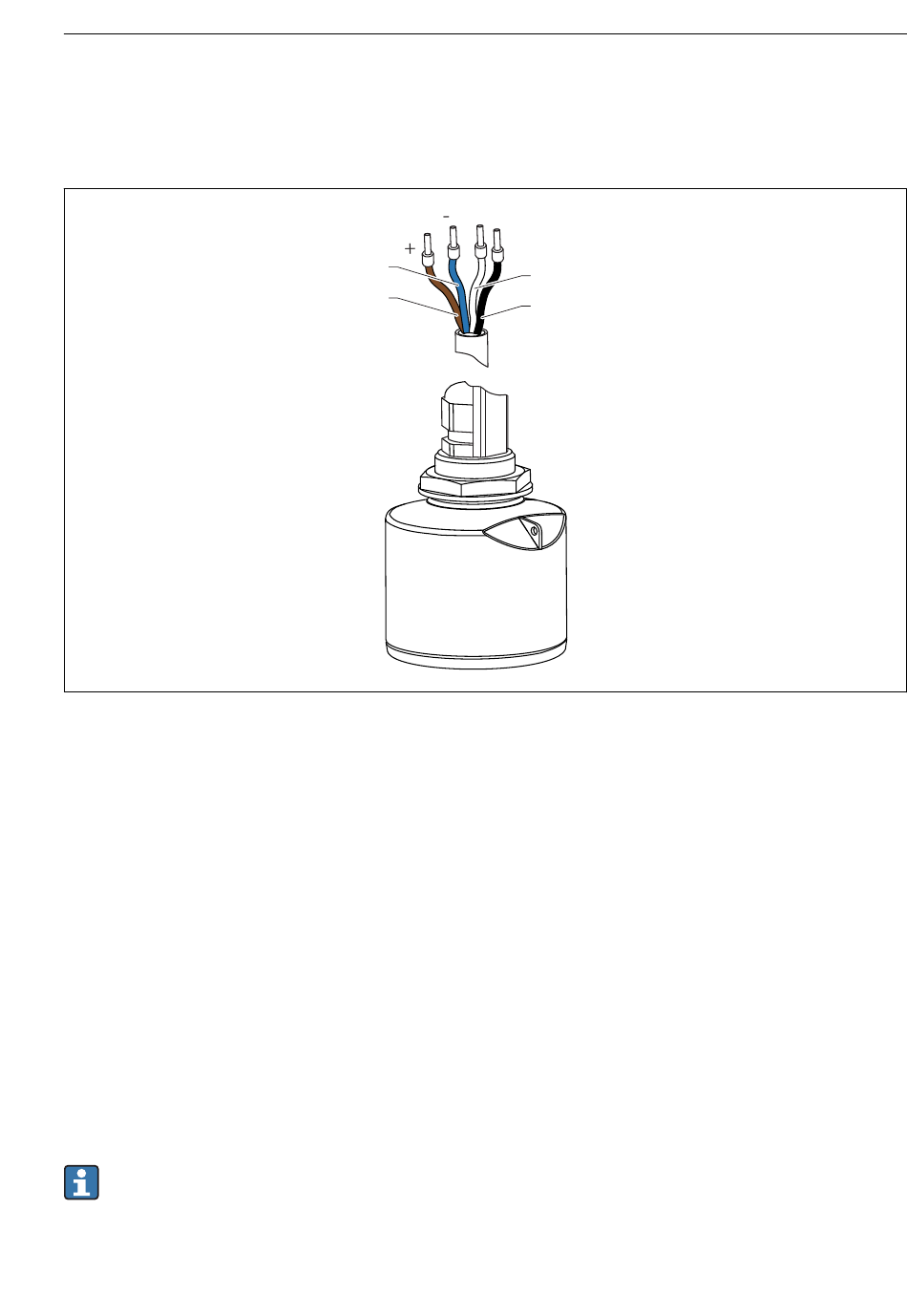

18
Kabelbelegung FMR20, Modbus
1
Plus, Aderfarbe braun
2
Minus, Aderfarbe blau
3
Modbus D0 / A (+), Aderfarbe weiß
4
Modbus D1 / B (-), Aderfarbe schwarz
6.2
Versorgungsspannung
5 ... 30 V
DC
Es ist eine externe Spannungsversorgung notwendig.
Batterie- / Akku- Betrieb
Um die Akku- / Batterielaufzeit zu erhöhen, kann die Bluetooth® wireless technology Kom-
munikation des Sensors deaktiviert werden.
Potenzialausgleich
Spezielle Maßnahmen für den Potenzialausgleich sind nicht erforderlich.
Bei Endress+Hauser sind verschiedene Speisegeräte als Zubehör bestellbar.
Endress+Hauser
D0 / A (+)
D1 / B (-)
2
3
1
4
Elektrischer Anschluss
A0037750
25
