Micropilot FMR20 Modbus RS485 Montage
5.1.5 Abstrahlwinkel
_
α
W = 2 × D × tan
2
α
W
A0046285

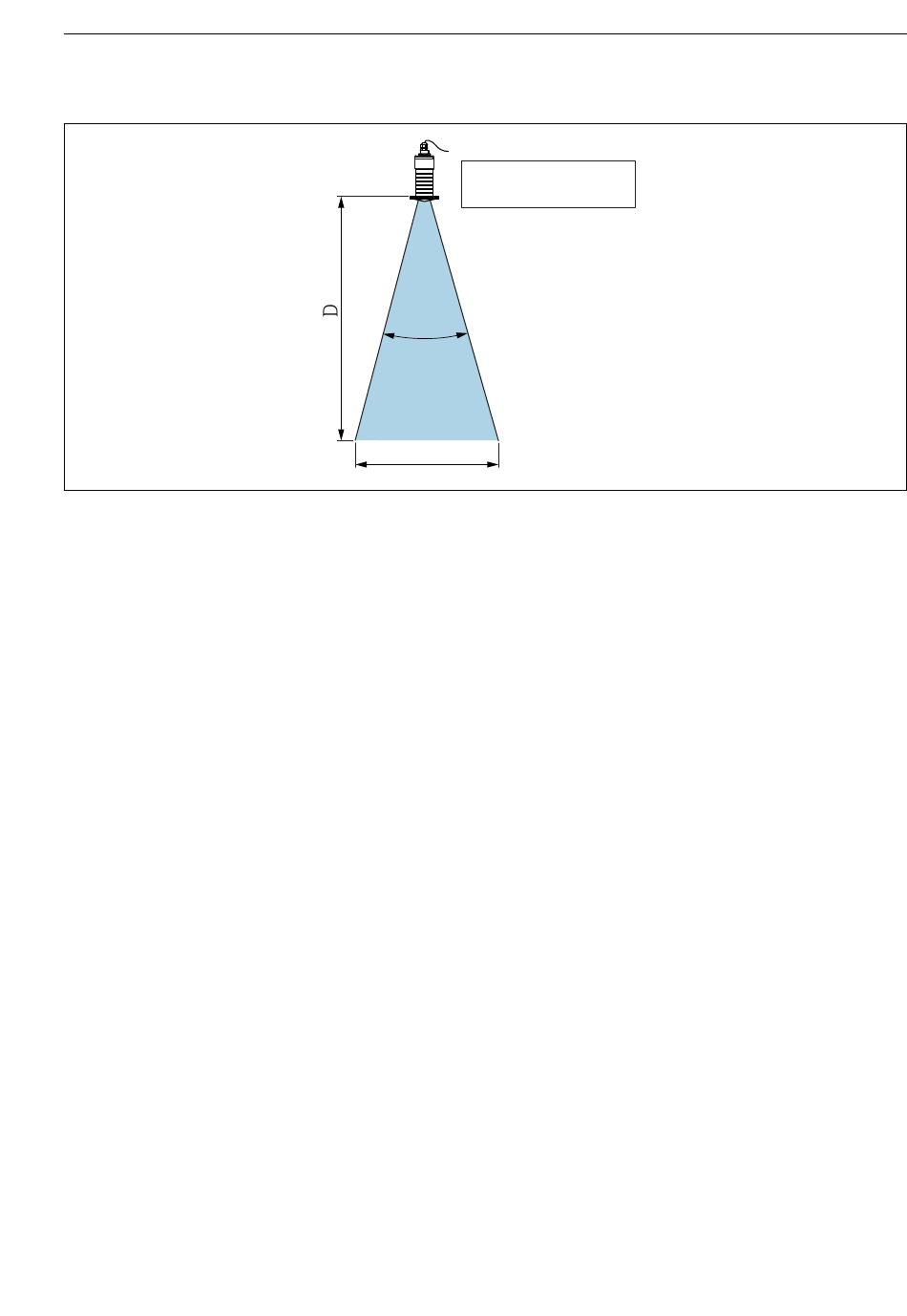

 8 Zusammenhang zwischen Abstrahlwinkel α, Distanz D und Kegelweite W
Als Abstrahlwinkel ist der Winkel α definiert, bei dem die Leistungsdichte der Radar-Wellen
den halben Wert der maximalen Leistungsdichte annimmt (3dB-Breite). Auch außerhalb des
Strahlenkegels werden Mikrowellen abgestrahlt und können von Störern reflektiert werden.
Kegeldurchmesser W in Abhängigkeit von Abstrahlwinkel α und Distanz D.
80 mm (3 in) Antenne mit oder ohne Überflutungsschutzhülse, α 12 °
W = D × 0,21
