Endress+Hauser Proservo NMS81 Kurzanleitung Seite 20

Installation

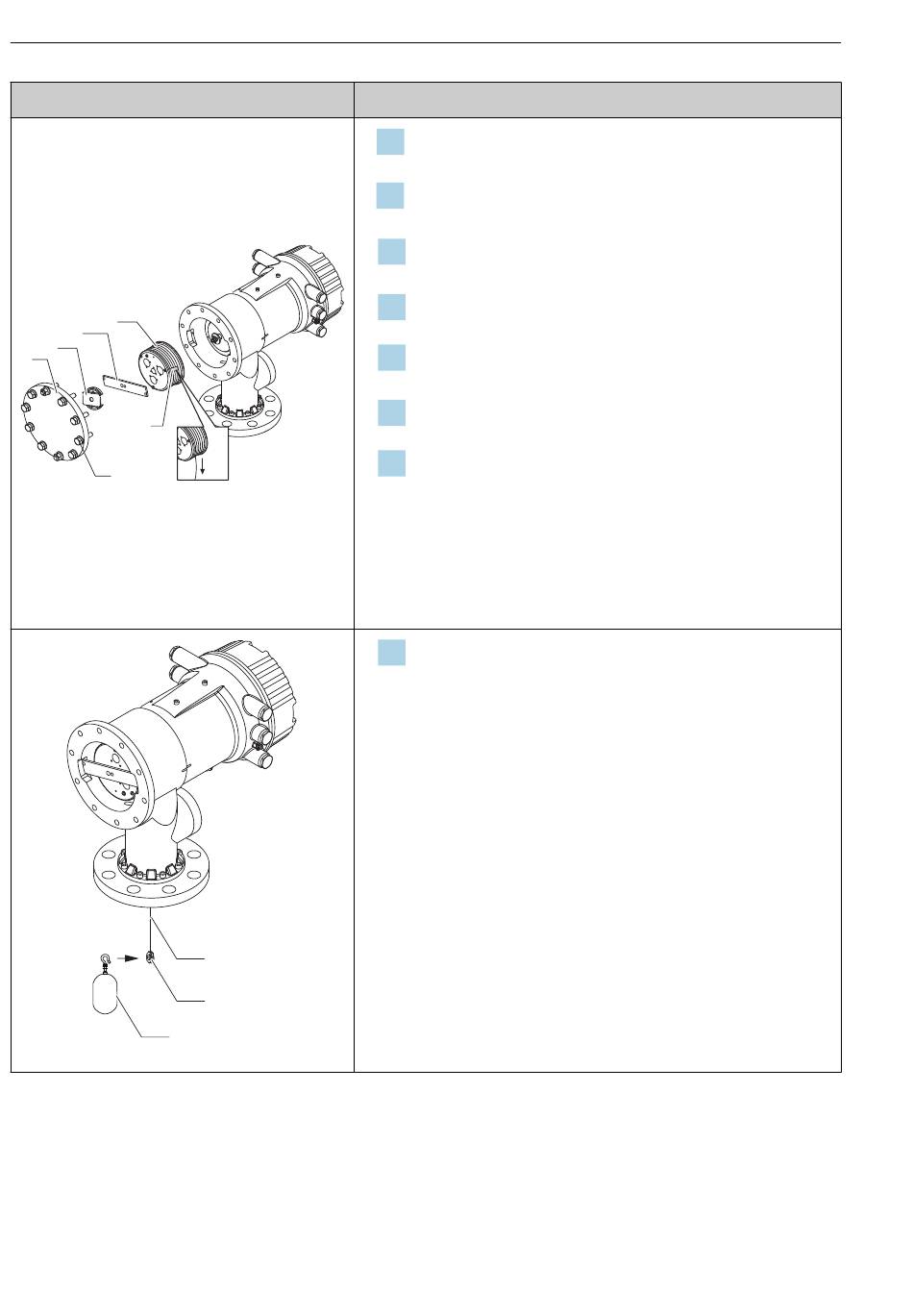

Abbildungen
1
2
4
5
3
6
3
20

A0027015
10.

1
2
A0029115
Vorgehensweise
Entfernen Sie die Schrauben und M6-Bolzen [6] (M10-Bol-
3.
zen bei Edelstahlgehäusen).
Entfernen Sie den Gehäusedeckel der Messtrommel [5], den
4.
Messtrommelanschlag [4] und die Halterung [2].
Entfernen Sie die Messtrommel [1] aus dem Trommelge-
5.
häuse.
Entfernen Sie den Klebestreifen [3] von der Messtrommel.
6.
Wickeln Sie ca. 250 mm (9,84 in) des Messdrahtes ab,
7.
sodass der Drahtring unter dem Flansch positioniert wird.
Montieren Sie die Messtrommel auf dem NMS8x.
8.
Montieren Sie die Halterung.
9.
• Vermeiden Sie in jedem Fall, dass die Messtrommel auf-
grund der hohen magnetischen Kräfte gegen das Gehäuse
stößt.
• Behandeln Sie den Messdraht vorsichtig. Er kann knicken.
• Vergewissern Sie sich, dass der Draht korrekt in den Rillen
aufgewickelt ist.
Haken Sie den Verdränger [3] am Ring [2] ein.
• Vergewissern Sie sich, dass der Draht korrekt in den Rillen
aufgewickelt ist.
• Ist dies nicht der Fall, müssen Sie den Verdränger und die
Messtrommel entfernen und Schritt 7 wiederholen.
