Flansch in Anlehnung an EN 1092-1
Flanschwerkstoff 1.4404 (F316/F316L)
46
Messstofftemperaturbereich
–40 ... +150 °C (–40 ... +302 °F)
Messstoffdichte
0 ... 5 000 kg/m
3
(0 ... 312 lb/cf)
Durchflussgrenze
Die geeignete Nennweite wird ermittelt, indem zwischen dem Durchfluss und dem zuläs-
sigen Druckabfall optimiert wird.
Zur Übersicht der Messbereich-Endwerte: → Messbereich, 12
• Der minimal empfohlene Endwert beträgt ca. 1/20 des maximalen Endwerts
• Für die häufigsten Anwendungen sind 20 ... 50 % des maximalen Endwerts als ideal
anzusehen
• Bei abrasiven Medien (z.B. feststoffbeladenen Flüssigkeiten) ist ein tiefer Endwert zu
wählen: Strömungsgeschwindigkeit < 1 m/s (< 3 ft/s).
• Bei Gasmessungen gilt:
• Die Strömungsgeschwindigkeit in den Messrohren sollte die halbe Schallgeschwin-
digkeit (0,5 Mach) nicht überschreiten
• Der maximale Massefluss ist abhängig von der Dichte des Gases: Formel → Messbe-
reich für Gase , 12
Zur Berechnung der Durchflussgrenze: Produktauswahlhilfe Applicator → Service-
spezifisches Zubehör , 85

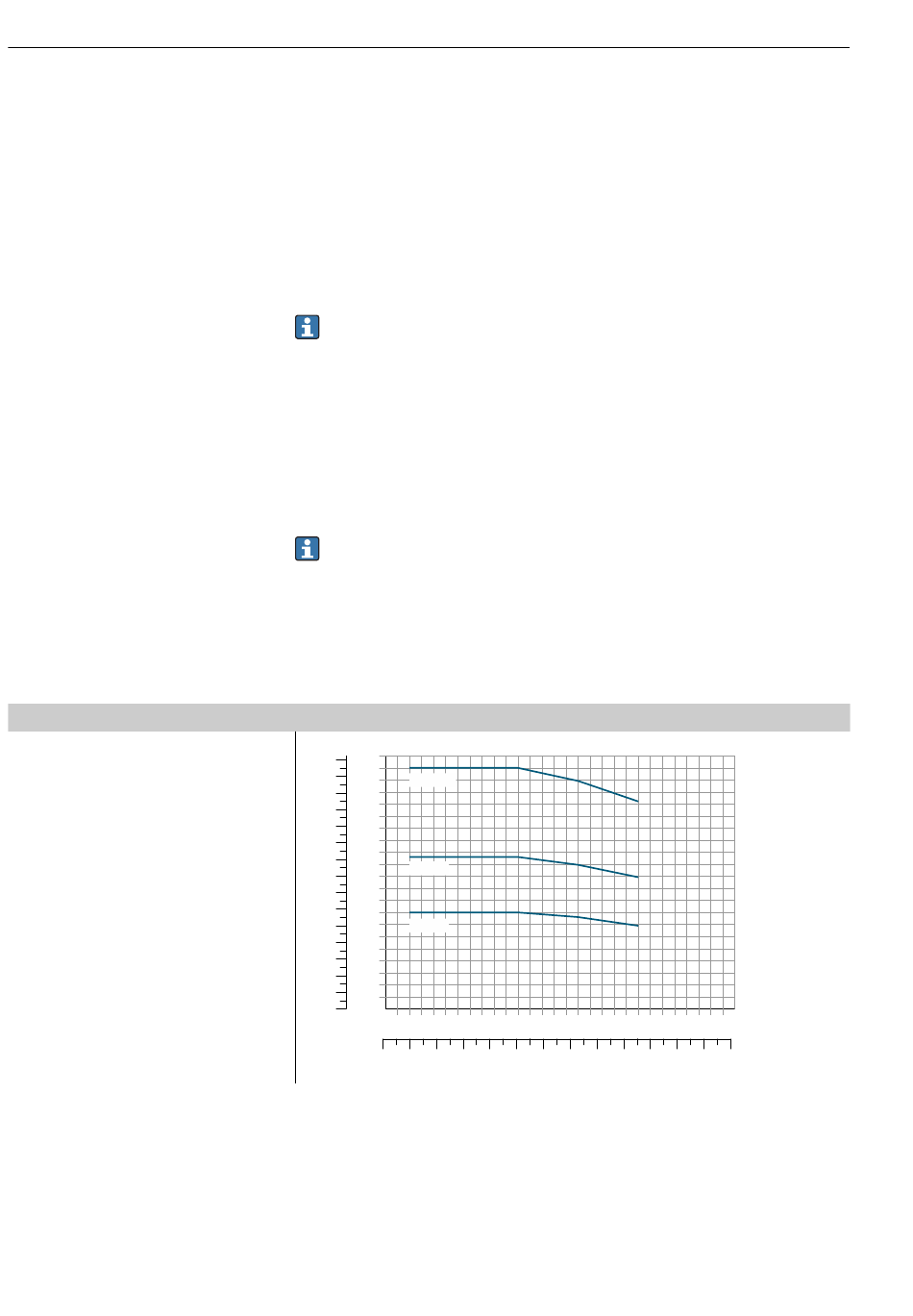

Druck-Temperatur-Kurven
Maximal erlaubter Messstoffdruck in Abhängigkeit von der jeweiligen Messstofftempe-
ratur.
Die Angaben beziehen sich auf alle drucktragenden Teile des Geräts.
[psi]
[bar]
100
1400
PN 100
90
1 00
2
80
70
1 00
0
60
PN 63
800
50
600
40
PN 40
30
400
20
200
10
0
0
-50
0
-80
0
50
100
150
80
160
240
320
Proline Promass K 10
[°C]
200
[°F]
400
A0029832-DE
