40
1

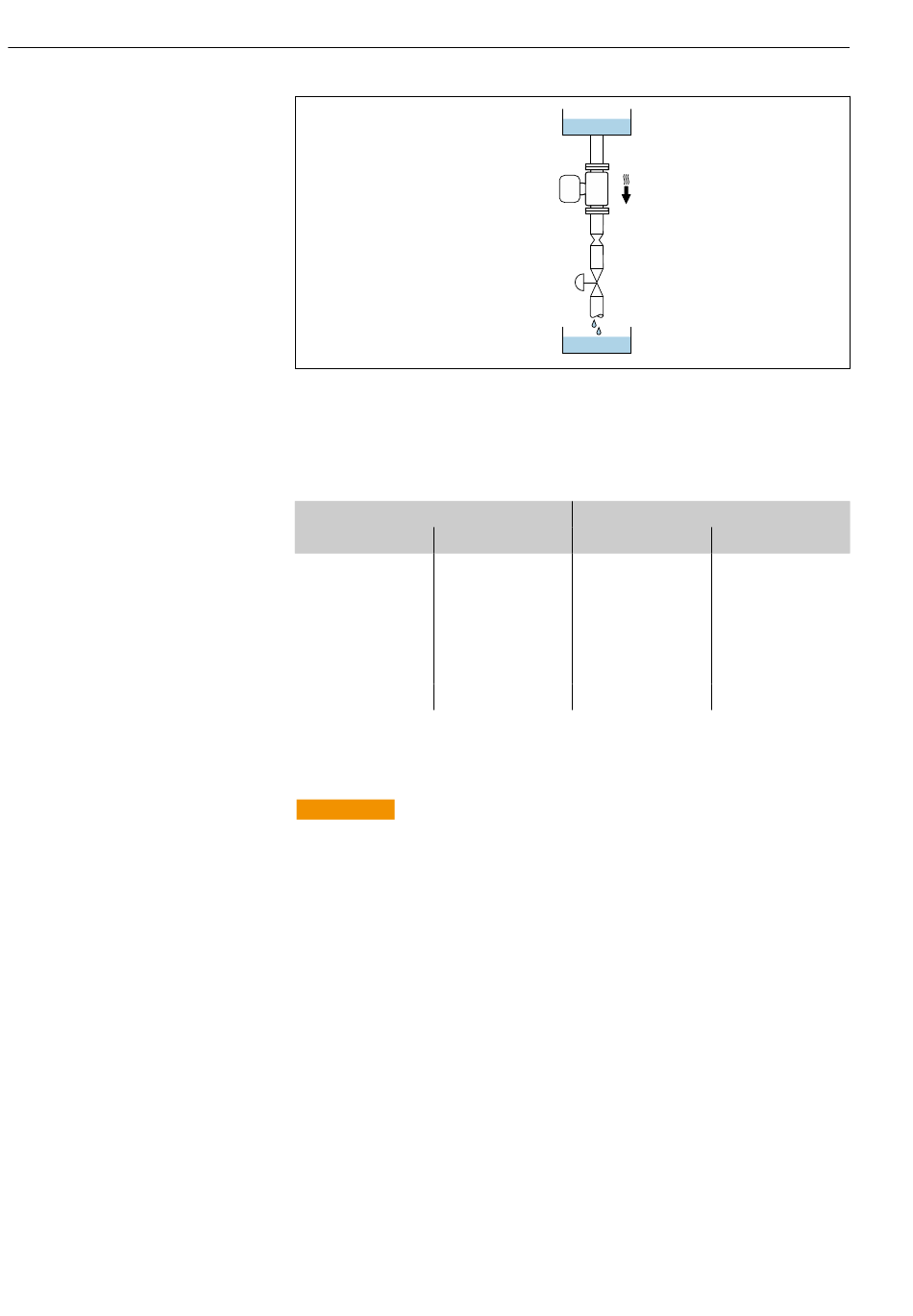

Vorratstank
2
Messaufnehmer
3
Blende oder Rohrverengung
4
Ventil
5
Abfüllbehälter
DN
[mm]
8
15
25
40
50
80
Berstscheibe
Prozessrelevante Informationen → Berstscheibe, 50.
WARNUNG
L
Fehlende oder beschädigte Berstscheibe kann das Personal gefährden!
Unter Druck austretende Messstoffe können zu schweren Verletzungen oder Sachscha-
den führen.
‣
Sicherstellen, dass eine Personengefährdung oder ein Sachschaden beim Auslösen
der Berstscheibe ausgeschlossen ist.
‣
Angaben auf dem Berstscheibenaufkleber beachten.
‣
Sicherstellen, dass die Funktion der Berstscheibe beim Einbau des Geräts nicht
behindert wird.
‣
Keinen Heizmantel verwenden.
‣
Berstscheibe nicht entfernen oder beschädigen.
‣
Nach dem Auslösen der Berstscheibe das Gerät nicht mehr betreiben.
Die Lage der Berstscheibe ist durch einen auf dem Gerät angebrachten Aufkleber
gekennzeichnet. Das Auslösen der Berstscheibe zerstört den Aufkleber und ist somit
optisch kontrollierbar.
1
2
3
4
5
Ø Blende, Rohrverengung
[in]
[mm]
³⁄₈
6
½
10
1
14
1½
22
2
28
3
50
Proline Promass K 10
A0028773
[in]
0,24
0,40
0,55
0,87
1,10
1,97
Endress+Hauser
