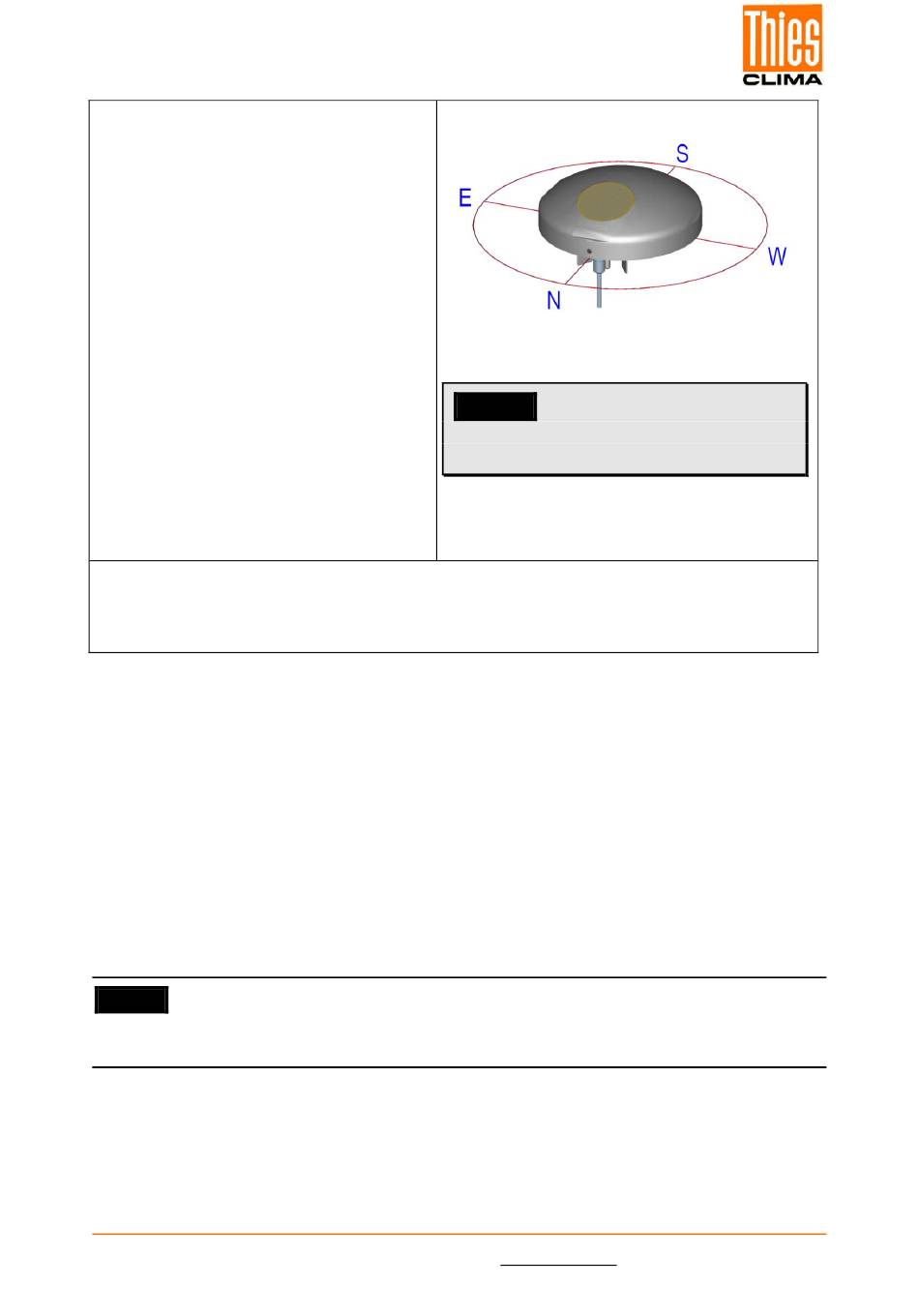

Die Innen-Sechskant-Schraube dient
als Nordmarkierung (N)
Werkzeug:
Innensechskantschlüssel SW2mm
(Inbusschlüssel).
Ablauf:
1. Einen markanten Punkt der Land-
schaft (Baum, Gebäude etc.) in
Nordrichtung mit Hilfe eines Kom-
passes ermitteln.
2. Über Nordmarkierung (N) und einer
erdachten Nord- Südachse ist die
Wetterstation auf den markanten
Punkt anzupeilen.
3. Wetterstation ausrichten.
Die Nordmarkierung (N) muss zum
geographischen Norden zeigen.
4. Bei Übereinstimmung ist die Wet-
terstation durch die M4-Innen-
Sechskantschrauben zu sichern.
Hinweis:
Bei der Nordausrichtung mittels Kompasses ist die Ortsmissweisung (Abweichung der
Richtung einer Magnetnadel von der wahren Nordrichtung) durch störende Magnetfelder
und Magnetfeldbeeinflussungen durch Eisenteile und elektrische Leitungen zu beachten.

2.3 Elektrische Montage

Die WETTERSTATION COMPACT WSC11 ist mit einem 7-poligen Stecker für den elektri-
schen Anschluss ausgestattet. Eine Kabeldose (Gegenstecker) gehört zum Lieferumfang.

2.3.1 Kabel

Das anzuschließende Kabel sollte folgende Eigenschaften aufweisen:
5 Adern, max. 0,14mm² Aderquerschnitt, Kabeldurchmesser max. 5,0mm, UV-Beständigkeit,
Gesamt- Schirmung.
Hinweis:
Für die WETTERSTATION COMPACT WSC11 kann optional ein fertig konfektioniertes An-
schlusskabel mitgeliefert werden.
© Adolf Thies GmbH & Co. KG · Hauptstraße 76 · 37083 Göttingen · Germany
Tel. +49 551 79001-0 · Fax +49 551 79001-65 · info@thiesclima.com · www.thiesclima.com
Achtung:
Die Innen-Sechskant-Schraube ist
mit max.0,6Nm anzuziehen.
