Verwandte Anleitungen für Mewatec NEVADA
Inhaltszusammenfassung für Mewatec NEVADA

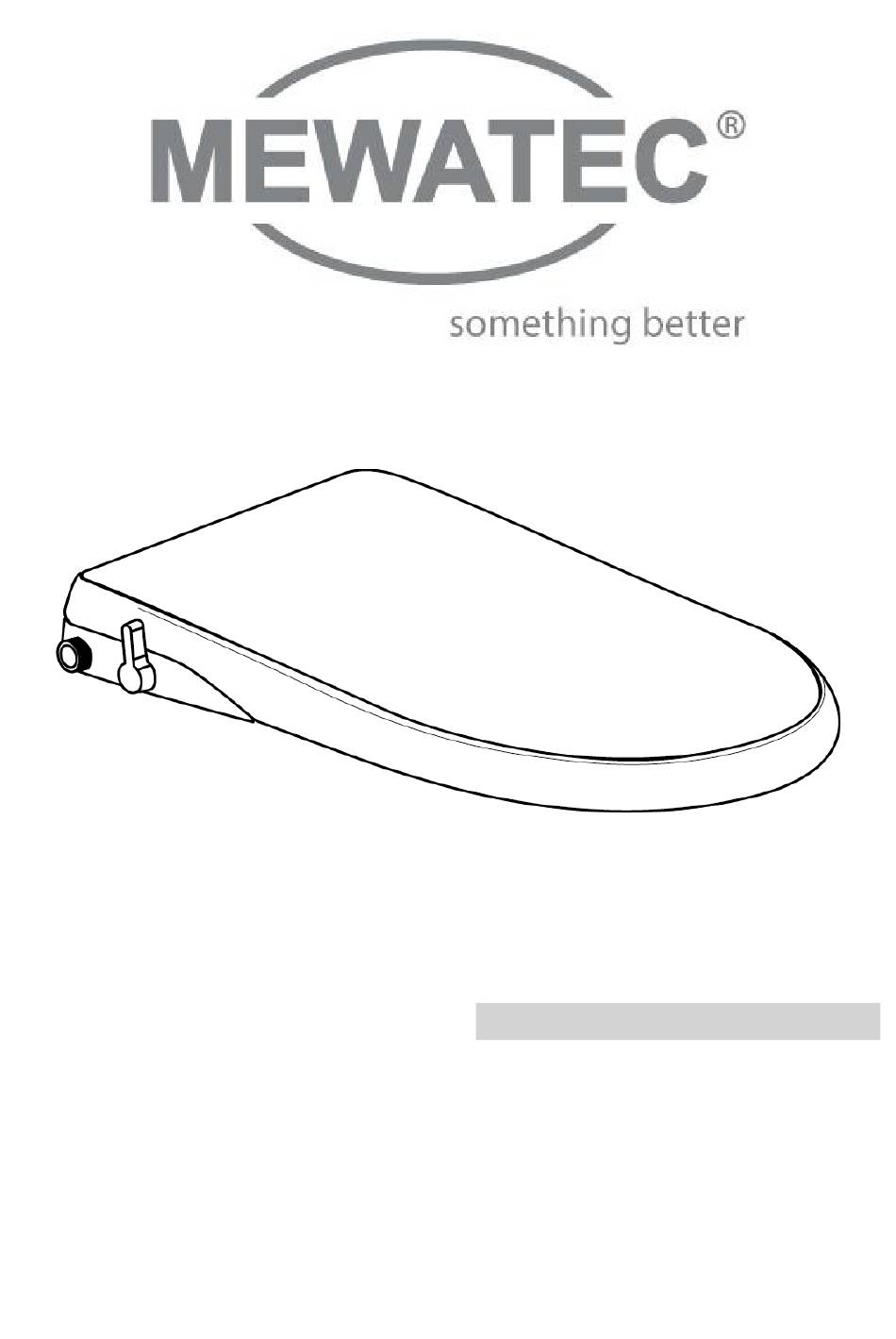

- Seite 1 E D I E N U N G S A N L E I T U N G ICHTELEKTRONISCHES USCH MEWATEC N EVADA MEWATEC Marken Dusch-WCs. Ein gutes Gefühl Tag für Tag.
- Seite 2 Bedienungsanleitung Vielen Dank, dass Sie sich für ein MEWATEC Dusch-WC entschieden haben.
-
Seite 3: Wichtige Hinweise
MEWATEC Kalkschutzfilters. Denn Kalk im Trinkwasser kann das Dusch-WC zerstören. Wechseln Sie deshalb Ihren Kalkschutzfilter regelmäßig (je nach Härtegrad ca. 4-mal pro Jahr). • Sollte Ihr Trinkwasser nicht kalkhaltig sein, empfehlen wir die Benutzung eines MEWATEC Sedimentfilters, um Ihr Dusch-WC zu schützen. Die durch eventuelle Leitungsrohrbrüche entstehenden Sedimente können Ihr Dusch-WC zerstören. -
Seite 4: Produktübersicht
Bedienungsanleitung RODUKTÜBERSICHT Ihr neues MEWATEC Dusch-WC NEVADA benötigt für den Betrieb keinen Strom. Es genügt ein Wasseranschluss, um es zu installieren. Das Dusch-WC Nevada verfügt über zwei getrennt bedienbare Duscharme, einen für die Analdusche und einen für die Ladydusche. Die Bedienung über den Einhandbedienhebel ist einfach und komfortabel. -
Seite 5: Lieferumfang
Flügelmuttern** Grundplatte Bedienungsanleitung *empfohlene Befestigungsmethode **alternative Befestigung NSCHLUSSZUBEHÖR OPTIONAL Edelstahl- MEWATEC Dusch-WC Anschluss-Set ¼ Zoll - als T-Stück Druckschlauch Meterware verfügbar Artikel # 110496 Artikel # 110495 Artikel # 110435 Das für Ihre individuelle Badezimmersituation passende Installationszubehör erhalten Sie in unserem Shop unter www.wacor.de. - Seite 6 Demontieren Sie den bisherigen WC-Sitz. Tipp: Bewahren Sie die Montageteile, sowie die bisherige Toilettenbrille an einem sicheren Ort auf. Toilettenbrille Keramik Mutter lösen Legen Sie die Installationsschablone auf die Keramik. Bedienungsanleitung MEWATEC Nevada 6/20 ® Stand 11/2018 copyright und Markenrecht by MEWATEC...
- Seite 7 Dusch-WC gegebenenfalls noch ausgerichtet werden muss. Hinweis: Alternativ zu den Kunststoffdübeln, können Sie die Edelstahlschrauben mit Hilfe der Flügelmuttern von der Unterseite der Keramik befestigen. Bedienungsanleitung MEWATEC Nevada 7/20 ® Stand 11/2018 copyright und Markenrecht by MEWATEC...
- Seite 8 Ihr Dusch-WC auf der Keramik aus. Schnelllösevorrichtung 4. Fixieren des Dusch-WCs Mit Hilfe der Schnelllösetaste können Sie nun das Dusch-WC erneut entfernen, um im Anschluss die Schrauben festzuziehen. Bedienungsanleitung MEWATEC Nevada 8/20 ® Stand 11/2018 copyright und Markenrecht by MEWATEC...
-
Seite 9: Installation Des Wasseranschlusses
(2) Entfernen Sie nun Kappe und Dichtung. Achtung: (3) Das Rückflussventil muss im Wasseranschluss verbleiben. Achtung: Ist der Wasserdruck höher als 1 BAR muss der Rückflussverhinderer mit Dichtung und Abdeckung unbedingt verwendet werden. Bedienungsanleitung MEWATEC Nevada 9/20 ® Stand 11/2018 copyright und Markenrecht by MEWATEC... - Seite 10 MEWATEC T-Stück 3/8 3/8 kostensparenden Badumbau 1/2 + Druckschlauch 1,20m 1/2 + Druckschlauch 1,20m vom Stand-WC zur + Absperrventil wandhängenden Toilette in Artikel #110503 Artikel #110504 einem Tag Bedienungsanleitung MEWATEC Nevada 10/20 ® Stand 11/2018 copyright und Markenrecht by MEWATEC...
- Seite 11 Vergewissern Sie sich, dass kein Wasser aus der Installation austritt. Sollte dies dennoch der Fall sein, überprüfen Sie, ob alle Gummidichtungen verbaut wurden. Ihr neues Dusch-WC ist nun betriebsbereit. Bedienungsanleitung MEWATEC Nevada 11/20 ® Stand 11/2018 copyright und Markenrecht by MEWATEC...
-
Seite 12: Benutzung
Drehen Sie den aufrechten Hebel langsam nach hinten. Der Duscharm für die Ladydusche wird ausgefahren und startet seine Funktion. Sie können die Duschstrahlstärke manuell anpassen, indem Sie den Hebel nur leicht oder komplett öffnen. Duschstrahlstärke niedrig hoch Bedienungsanleitung MEWATEC Nevada 12/20 ® Stand 11/2018 copyright und Markenrecht by MEWATEC... -
Seite 13: Pflege Und Wartung Ihres Dusch -Wcs
Tuch. Hinweis: Benutzen Sie zur Reinigung Ihres Dusch-WCs keinesfalls Lösungsmittel, Chlor oder sonstige aggressive Reiniger und Scheuermittel, um die Oberfläche Ihres Dusch-WCs nicht zu beschädigen! Bedienungsanleitung MEWATEC Nevada 13/20 ® Stand 11/2018 copyright und Markenrecht by MEWATEC... - Seite 14 Hierfür drehen Sie den Hebel auf die höchste Duschstrahlstärke und ziehen ihn dann gerade zu sich hin ab. Den neuen Hebel können Sie nun in der gleichen Stellung einsetzen bis ein deutliches Klickgeräusch ertönt. Bedienungsanleitung MEWATEC Nevada 14/20 ® Stand 11/2018 copyright und Markenrecht by MEWATEC...
- Seite 15 Kalkschutzfilter zwischen Wasserzufluss und Gerät zu installieren. Die Lebensdauer Ihres Gerätes wird maßgeblich durch kalkhaltiges Wasser verkürzt! Bitte achten Sie daher immer auf einen stets aktiven MEWATEC Kalkschutzfilter. Der Filter sollte 4-mal pro Jahr gewechselt werden. Artikel # 110148...
-
Seite 16: Echnische Daten
2,23kg / ca. 2,6kg Wasserfilter Kalkschutzfilter optional ILTER mechanischer Mikrofeinfilter wiederverwendbar * MEWATEC empfiehlt in jedem Fall einen Kalkschutzfilter zu verwenden, da dieser auch vor Verschmutzungen Ihres Dusch-WC jeglicher Art schützt Artikel # 110148. Bedienungsanleitung MEWATEC Nevada 16/20 ®... -
Seite 17: Zeichnung
Technische Zeichnung Nevada ECHNISCHE EICHNUNG Bedienungsanleitung MEWATEC Nevada 17/20 ® Stand 11/2018 copyright und Markenrecht by MEWATEC... -
Seite 18: Problemlösung
Zulaufdruck höher ist, zu hoch Benutzung kontaktieren Sie bitte das örtliche Wasserwerk. Sollte nach obenstehenden Problemlösungen dennoch ein Fehler auftreten, kontaktieren Sie bitte unseren WACOR Kundenservice 030-53013515. Bedienungsanleitung MEWATEC Nevada 18/20 ® Stand 11/2018 copyright und Markenrecht by MEWATEC... -
Seite 19: Gewährleistung
Endkunden haben die Möglichkeit, die Verpackung ausreichend frankiert an uns zurückzusenden. Die Verpackungen werden von uns gemäß der Bestimmungen der Verpackungsverordnung entsorgt bzw. einer stofflichen Verwertung zugeführt. Bedienungsanleitung MEWATEC Nevada 19/20 ® Stand 11/2018 copyright und Markenrecht by MEWATEC... -
Seite 20: Generalvertrieb Für Europa Autorisiertes Service- Und Ersatzteilcenter Europa
DRESSEN UND UFNUMMERN Händler: Hersteller: www.mewatec.com Tel: 0049-30-83217666 info@mewatec.com Generalvertrieb für Europa Autorisiertes Service- und Ersatzteilcenter Europa MEWATEC ist eine Marke der WACOR Gruppe Ostendstr. 25, D-12459 Berlin Tel: 030-53013515, Fax: 030-83217665 Email: info@mewatec.com www.mewatec.com...
