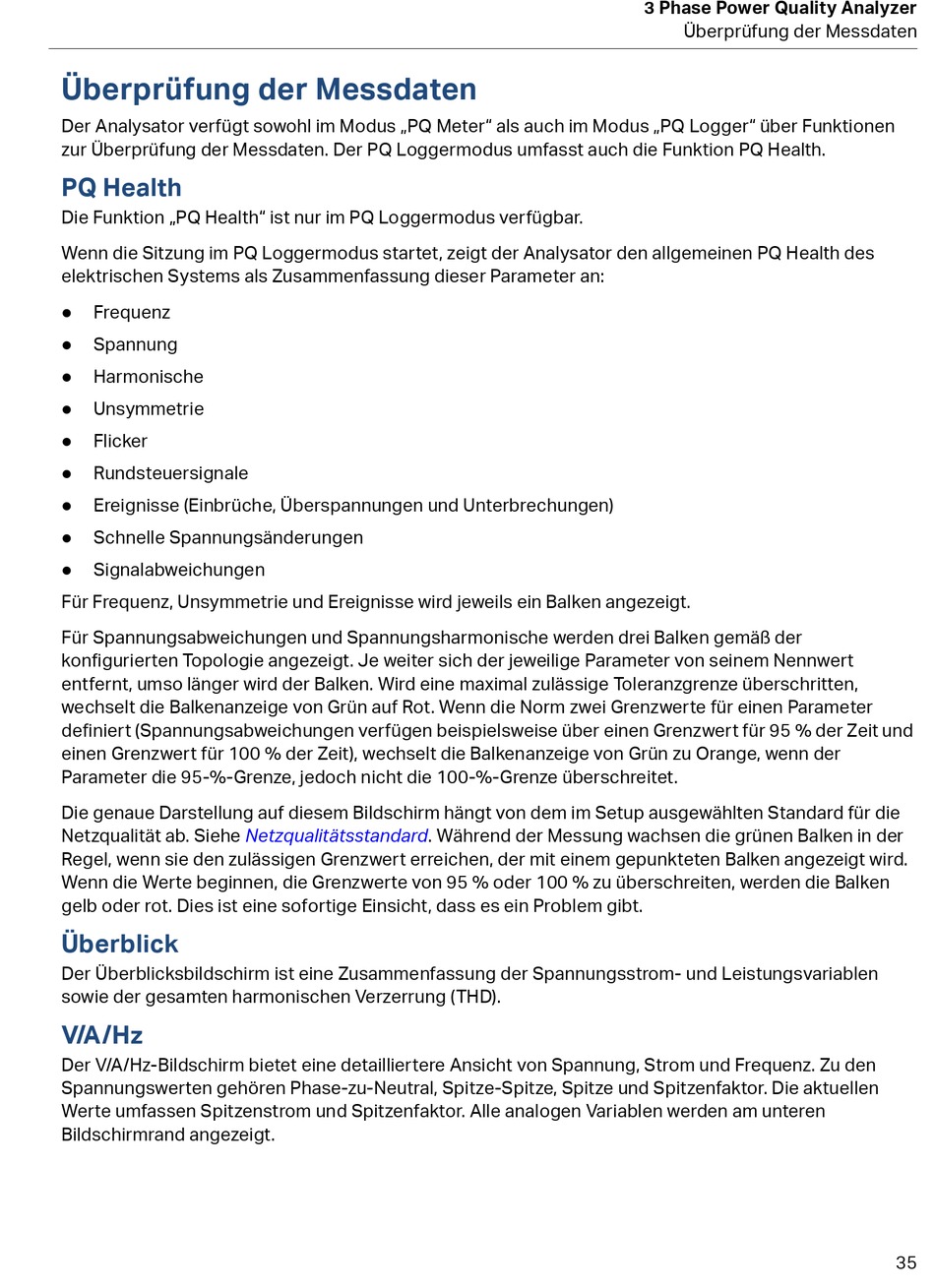

Überprüfung der Messdaten
Der Analysator verfügt sowohl im Modus „PQ Meter" als auch im Modus „PQ Logger" über Funktionen
zur Überprüfung der Messdaten. Der PQ Loggermodus umfasst auch die Funktion PQ Health.
PQ Health
Die Funktion „PQ Health" ist nur im PQ Loggermodus verfügbar.
Wenn die Sitzung im PQ Loggermodus startet, zeigt der Analysator den allgemeinen PQ Health des
elektrischen Systems als Zusammenfassung dieser Parameter an:
Frequenz
Spannung
Harmonische
Unsymmetrie
Flicker
Rundsteuersignale
Ereignisse (Einbrüche, Überspannungen und Unterbrechungen)
Schnelle Spannungsänderungen
Signalabweichungen
Für Frequenz, Unsymmetrie und Ereignisse wird jeweils ein Balken angezeigt.
Für Spannungsabweichungen und Spannungsharmonische werden drei Balken gemäß der
konfigurierten Topologie angezeigt. Je weiter sich der jeweilige Parameter von seinem Nennwert
entfernt, umso länger wird der Balken. Wird eine maximal zulässige Toleranzgrenze überschritten,
wechselt die Balkenanzeige von Grün auf Rot. Wenn die Norm zwei Grenzwerte für einen Parameter
definiert (Spannungsabweichungen verfügen beispielsweise über einen Grenzwert für 95 % der Zeit und
einen Grenzwert für 100 % der Zeit), wechselt die Balkenanzeige von Grün zu Orange, wenn der
Parameter die 95-%-Grenze, jedoch nicht die 100-%-Grenze überschreitet.
Die genaue Darstellung auf diesem Bildschirm hängt von dem im Setup ausgewählten Standard für die
Netzqualität ab. Siehe Netzqualitätsstandard. Während der Messung wachsen die grünen Balken in der
Regel, wenn sie den zulässigen Grenzwert erreichen, der mit einem gepunkteten Balken angezeigt wird.
Wenn die Werte beginnen, die Grenzwerte von 95 % oder 100 % zu überschreiten, werden die Balken
gelb oder rot. Dies ist eine sofortige Einsicht, dass es ein Problem gibt.
Überblick
Der Überblicksbildschirm ist eine Zusammenfassung der Spannungsstrom- und Leistungsvariablen
sowie der gesamten harmonischen Verzerrung (THD).
V/A/Hz
Der V/A/Hz-Bildschirm bietet eine detailliertere Ansicht von Spannung, Strom und Frequenz. Zu den
Spannungswerten gehören Phase-zu-Neutral, Spitze-Spitze, Spitze und Spitzenfaktor. Die aktuellen
Werte umfassen Spitzenstrom und Spitzenfaktor. Alle analogen Variablen werden am unteren
Bildschirmrand angezeigt.
3 Phase Power Quality Analyzer
Überprüfung der Messdaten
35
