RNF22
6.6

Anschlusskontrolle

Gerätezustand und -spezifikationen
Sind Gerät oder Kabel unbeschädigt (Sichtkontrolle)?
Entsprechen die Umgebungsbedingungen der Gerätespe-
zifikation (z.B. Umgebungstemperatur, Messbereich,
usw.)?
Elektrischer Anschluss
Stimmt die Versorgungsspannung mit den Angaben auf
dem Typenschild überein?
Sind alle Schraubklemmen gut angezogen, bzw. die Ver-
bindungen der Push-in Anschlussklemmen geprüft?
7

Anzeige- und Bedienelemente

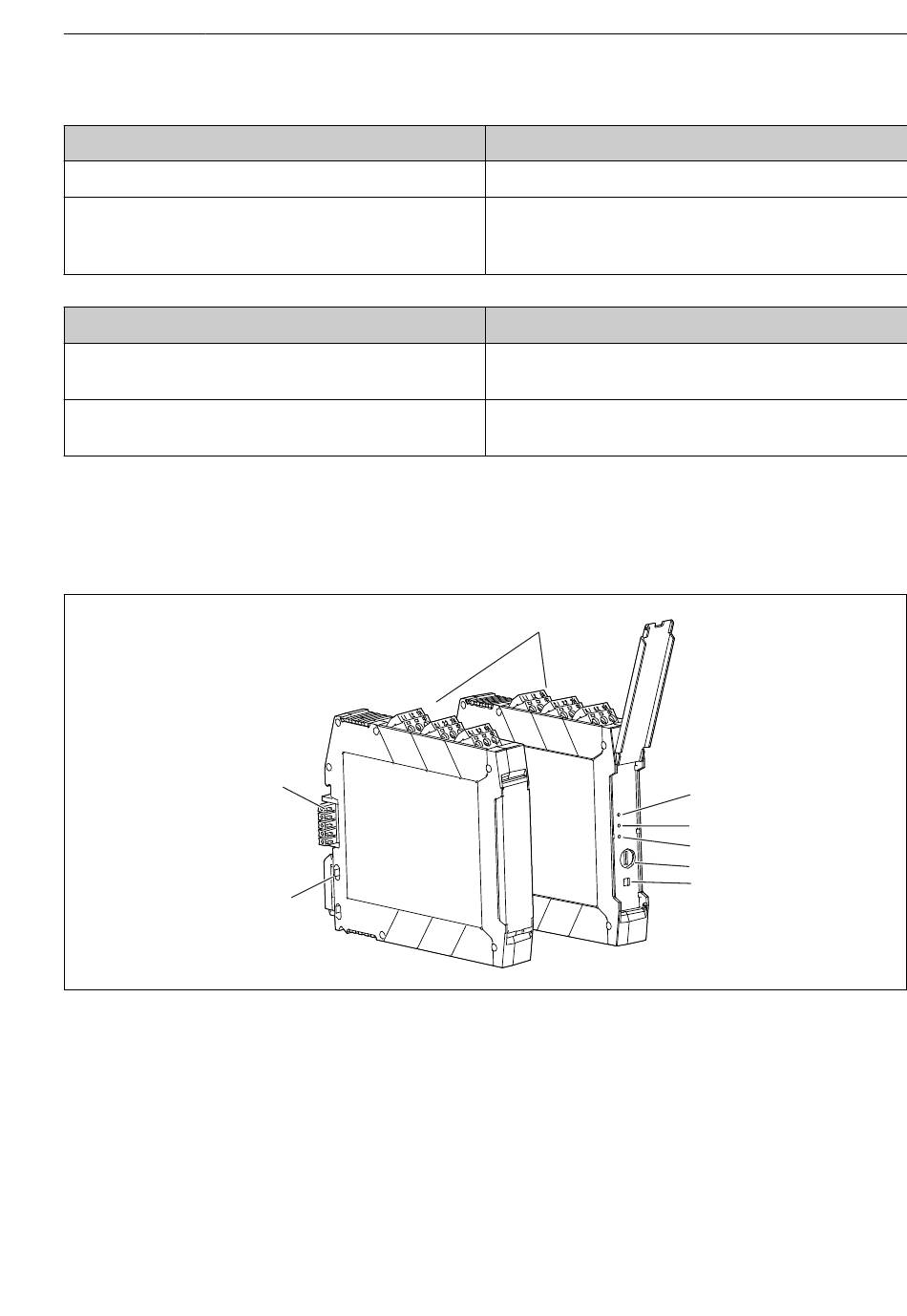

 5 Anzeige- und Bedienelemente
1 Steckbare Schraub- oder Push-in Anschlussklemme
2 LED grün "On1" Spannungsversorgung 1
3 LED grün "On2" Spannungsversorgung 2
4 LED rot "Err" Fehleranzeige
5 Sicherung
6 DIP Schalter
7 Hutschienen-Clip für Tragschienenmontage
8 Tragschienen-Busverbinder
Endress+Hauser
8
7
Hinweise
--
siehe ' T echnische Daten'
Hinweise
U = z. B. 19,2 ... 30 V
DC
--
1
Anzeige- und Bedienelemente
2
3
4
5
6
A0042653
