KA01460K/09/DE/01.20
71501020
2020-09-17
Products

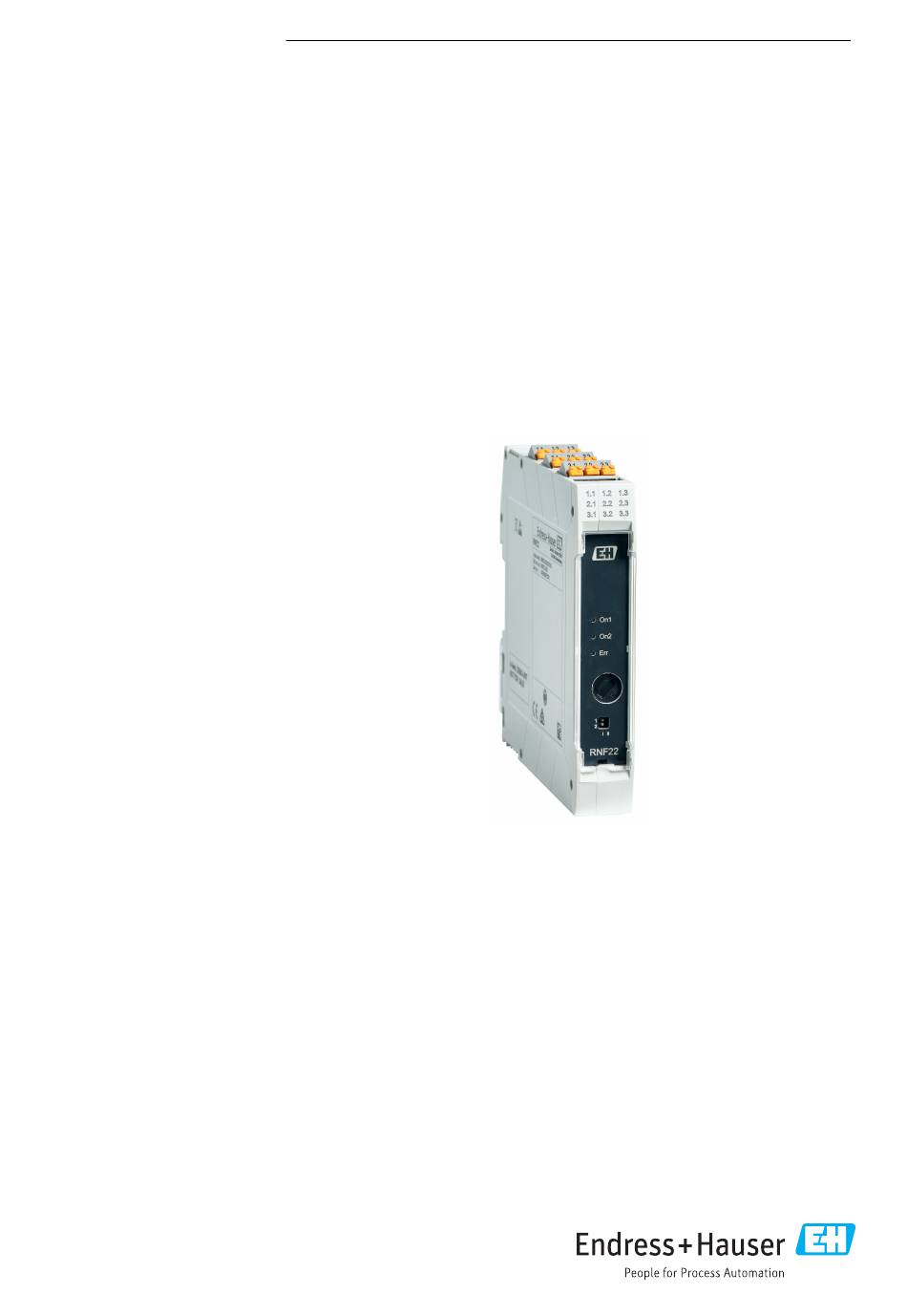

Kurzanleitung
RNF22
Einspeise-/Fehlermeldemodul 24 V DC
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die
zugehörige Betriebsanleitung.
Ausführliche Informationen entnehmen Sie der Betriebsanlei-
tung und den weiteren Dokumentationen.
Für alle Geräteausführungen verfügbar über:
• Internet: www.endress.com/deviceviewer
• Smartphone/Tablet: Endress+Hauser Operations App
Solutions
Services
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser RNF22
Inhaltszusammenfassung für Endress+Hauser RNF22
- Seite 1 RNF22 Einspeise-/Fehlermeldemodul 24 V DC Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung. Ausführliche Informationen entnehmen Sie der Betriebsanlei- tung und den weiteren Dokumentationen. Für alle Geräteausführungen verfügbar über: • Internet: www.endress.com/deviceviewer • Smartphone/Tablet: Endress+Hauser Operations App...
-
Seite 2: Hinweise Zum Dokument
Hinweise zum Dokument RNF22 Hinweise zum Dokument Symbole 1.1.1 Warnhinweissymbole GEFAHR WARNUNG Dieser Hinweis macht auf eine gefährliche Situation auf- Dieser Hinweis macht auf eine gefährliche Situation auf- merksam, die, wenn sie nicht vermieden wird, zu Tod oder merksam, die, wenn sie nicht vermieden wird, zu Tod oder schwerer Körperverletzung führen wird. -
Seite 3: Grundlegende Sicherheitshinweise
RNF22 Grundlegende Sicherheitshinweise Grundlegende Sicherheitshinweise Anforderungen an das Personal Das Personal muss für seine Tätigkeiten folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätigkeit entspricht. ‣ Vom Anlagenbetreiber autorisiert. ‣ Mit den nationalen Vorschriften vertraut. -
Seite 4: Errichtungshinweise
Produktaufbau 3.1.1 Einspeise- und Fehlermeldemodul • Das Einspeise- und Fehlermeldemodul RNF22 wird zur Einspeisung der Versorgungsspan- nung auf den Tragschienen-Busverbinder eingesetzt. Die integrierte Fehlerauswertung signalisiert über einen Relaiskontakt und eine blinkende LED den Hilfsenergieausfall bzw. Sicherungsfehler sowie Sammelleitungsfehler der über die Tragschienen-Busverbinder angeschlossenen RLN22 Namur Module. -
Seite 5: Montage
RNF22 Montage 4.2.1 Name und Adresse des Herstellers Name des Herstellers: Endress+Hauser Wetzer GmbH + Co. KG Adresse des Herstellers: Obere Wank 1, D-87484 Nesselwang Modell/Typ-Referenz: RNF22 Zertifikate und Zulassungen Für das Gerät gültige Zertifikate und Zulassungen: siehe Angaben auf dem Typenschild Zulassungsrelevante Daten und Dokumente: www.endress.com/deviceviewer... -
Seite 6: Elektrischer Anschluss
Elektrischer Anschluss RNF22 A0040187 1 Montage Tragschienen-Busverbinder 17,5 mm (0,69 in) Montage Hutschienengerät Das Gerät ist in beliebiger Einbaulage (horizontal oder vertikal) ohne seitlichen Abstand zu benachbarten Geräten auf Hutschiene montierbar. Hierfür ist kein Werkzeug erforderlich. Zur Endabstützung des Gerätes werden Endhalter auf der Hutschiene empfohlen. -
Seite 7: Wichtige Anschlussdaten
RNF22 Elektrischer Anschluss AWG 24-14 AWG 24-14 0,2 -2,5 mm ² 0,2 - ,5 mm ² (0,39") 7 mm (0,28") 0,5-0,6 Nm 5-7 lb In A0040201 3 Elektrischer Anschluss mittels Schraubklemmen (links) und Push-in Anschlussklemmen (rechts) VORSICHT Zerstörung von Teilen der Elektronik ‣... -
Seite 8: Verdrahtung Auf Einen Blick
2: LF activated deactivated A0042592 4 Klemmenbelegung RNF22: Einspeise- und Fehlermeldemodul Spannungsversorgung Die Spannungsversorgung kann über die Anschlussklemmen 1.1 und 1.2 für PWR1 oder 2.1 und 2.2 für PWR2 erfolgen. HINWEIS Der Abgriff von Energie aus dem Tragschienen-Busverbinder zur Weiterleitung ist nicht erlaubt. -
Seite 9: Anschlusskontrolle
RNF22 Anzeige- und Bedienelemente Anschlusskontrolle Gerätezustand und -spezifikationen Hinweise Sind Gerät oder Kabel unbeschädigt (Sichtkontrolle)? Entsprechen die Umgebungsbedingungen der Gerätespe- siehe ' T echnische Daten' zifikation (z.B. Umgebungstemperatur, Messbereich, usw.)? Elektrischer Anschluss Hinweise Stimmt die Versorgungsspannung mit den Angaben auf U = z. -
Seite 10: Bedienung Vor Ort
Inbetriebnahme RNF22 Bedienung vor Ort 7.1.1 Hardwareeinstellungen / Konfiguration Einstellungen am Gerät mithilfe des DIP-Schalters müssen im spannungslosen Zustand erfolgen. Im Auslieferungszustand befinden sich alle DIP-Schalter in der Position "II". Über die DIP-Schalter werden folgende Einstellungen vorgenommen: • Fehlermeldung bei einfacher Versorgung abschalten (DIP 1) •... - Seite 12 *71501020* 71501020 www.addresses.endress.com...
