12 Wartung
12.1.5 Siphon lösen
 Wellschlauch ( Bild 94, Pos. 3) mit Gummiman-
schette ( Bild 94, Pos. 2) vom Siphon ( Bild 94,
Pos. 31) lösen.
 Siphon eine viertel Umdrehung im Uhrzeigersinn
drehen ( Bild 90).
 Siphon von der Kupplung lösen und herausnehmen
( Bild 91, Pos. 1).
 Siphon ausspülen.
 Vor dem Wiedereinsetzen Siphon mit ca. 1,0 l Was-
ser füllen.
Der Siphon ist mit einem Bajonettverschluss
ausgestattet. Nach dem Einsetzen
( Bild 17, Schritt 1, Seite 23) müssen Sie
den Siphon ¼ Umdrehung gegen den Uhr-
zeigersinn drehen ( Bild 17, Schritt 2,
Seite 23), bis er einrastet.

12.1.6 Kondensatwanne abnehmen

 Wellschlauch für Kondensatablauf lösen und nach
hinten biegen ( Bild 92).
74 Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
1 1

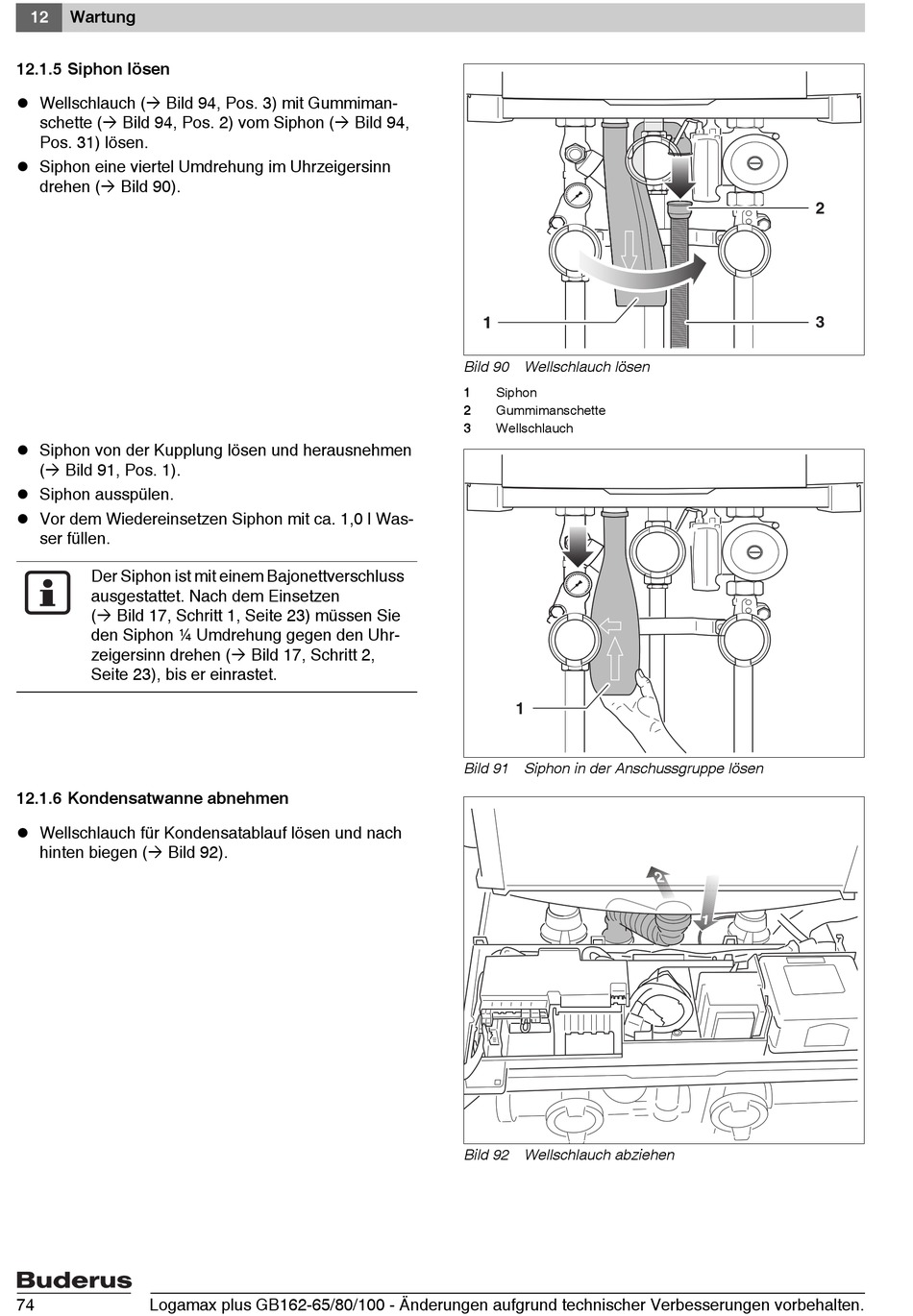

Bild 90 Wellschlauch lösen
1 Siphon
2 Gummimanschette
3 Wellschlauch
1
Bild 91 Siphon in der Anschussgruppe lösen
Bild 92 Wellschlauch abziehen
2
3
